52772-1

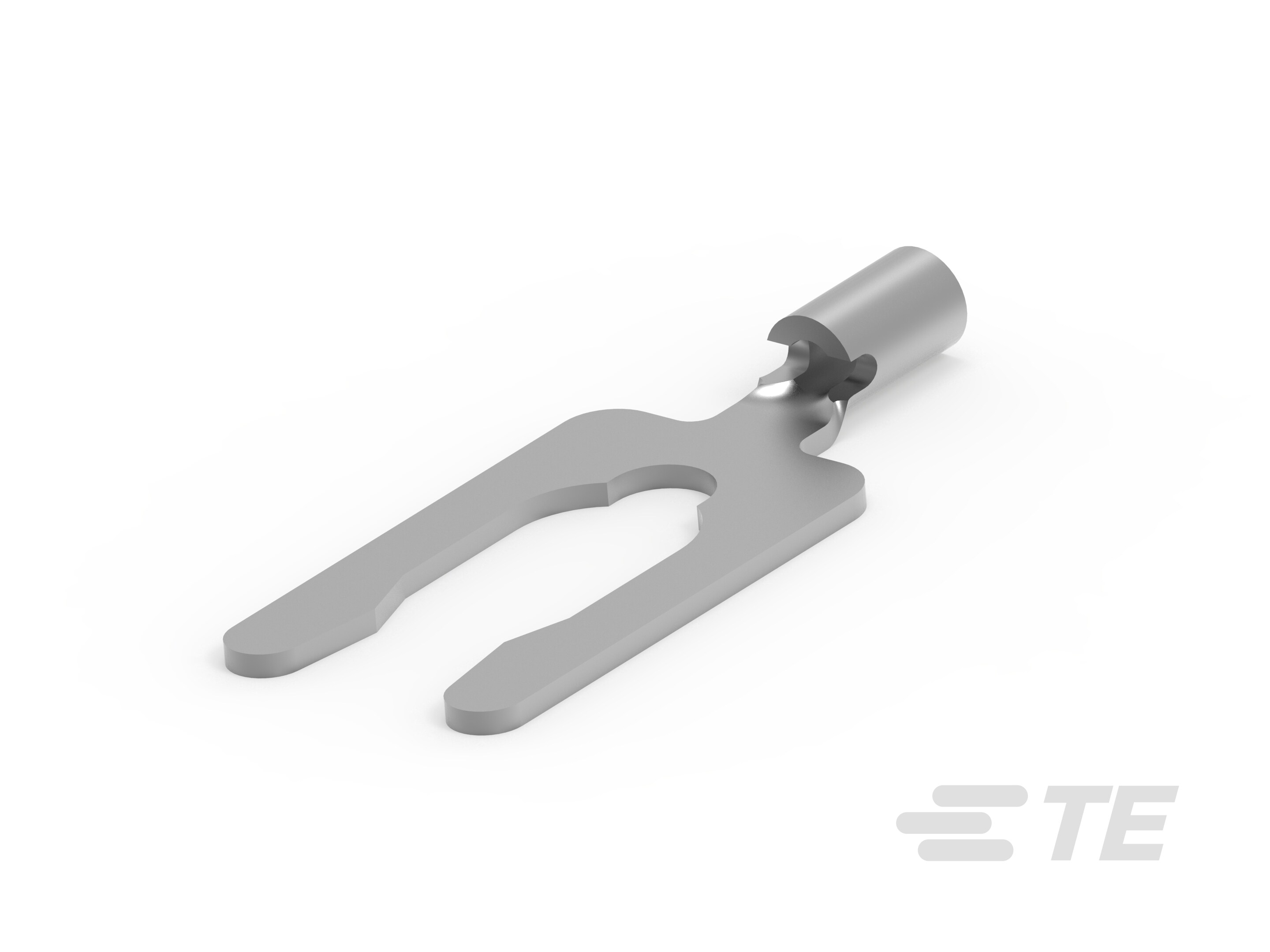

Spring Spade Terminal, 12 – 10 AWG, 1/4 / M6 Stud, 6.35 mm [.25 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
52772-1
Spring Spade Terminal, 12 – 10 AWG, 1/4 / M6 Stud, 6.35 mm [.25 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 52772-1
- TE 内部产品描述 TERMINAL,BUDG SPR SPD 12-10
-
叉形端子类型 : 叉形簧片端子
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3 – 6
-
线径 (CMA): 5180 – 13100
-
螺钉尺寸 : 1/4, M6
文档
产品图纸
- TERMINAL, LONG SPRING SPADE, BUDGET 英文版本
- TERMINAL, LONG SPRING SPADE, BUDGET ENG_CD_52772_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_52772-1_S.pdf 3D
- 下载查看 ENG_CVM_CVM_52772-1_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_52772-1_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_52772-1_S.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049-28_D.pdf 英文版本
- ENG_SS_408-2049_P.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
螺钉尺寸 : 1/4, M6
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
接触件特性
-
叉形端子类型 : 叉形簧片端子
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3 – 6
-
线径 (CMA): 5180 – 13100
-
螺钉直径 : 6.35 mm [ .25 in ]
-
舌厚 : 1.02 mm [ .04 in ]
-
产品长度 : 25.83 mm [ 1.017 in ]
-
压线筒内径 : 3.4 mm [ .134 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 2500
-
封装方法 : 零散零件
其他
-
线路 : 预算
