524265-E

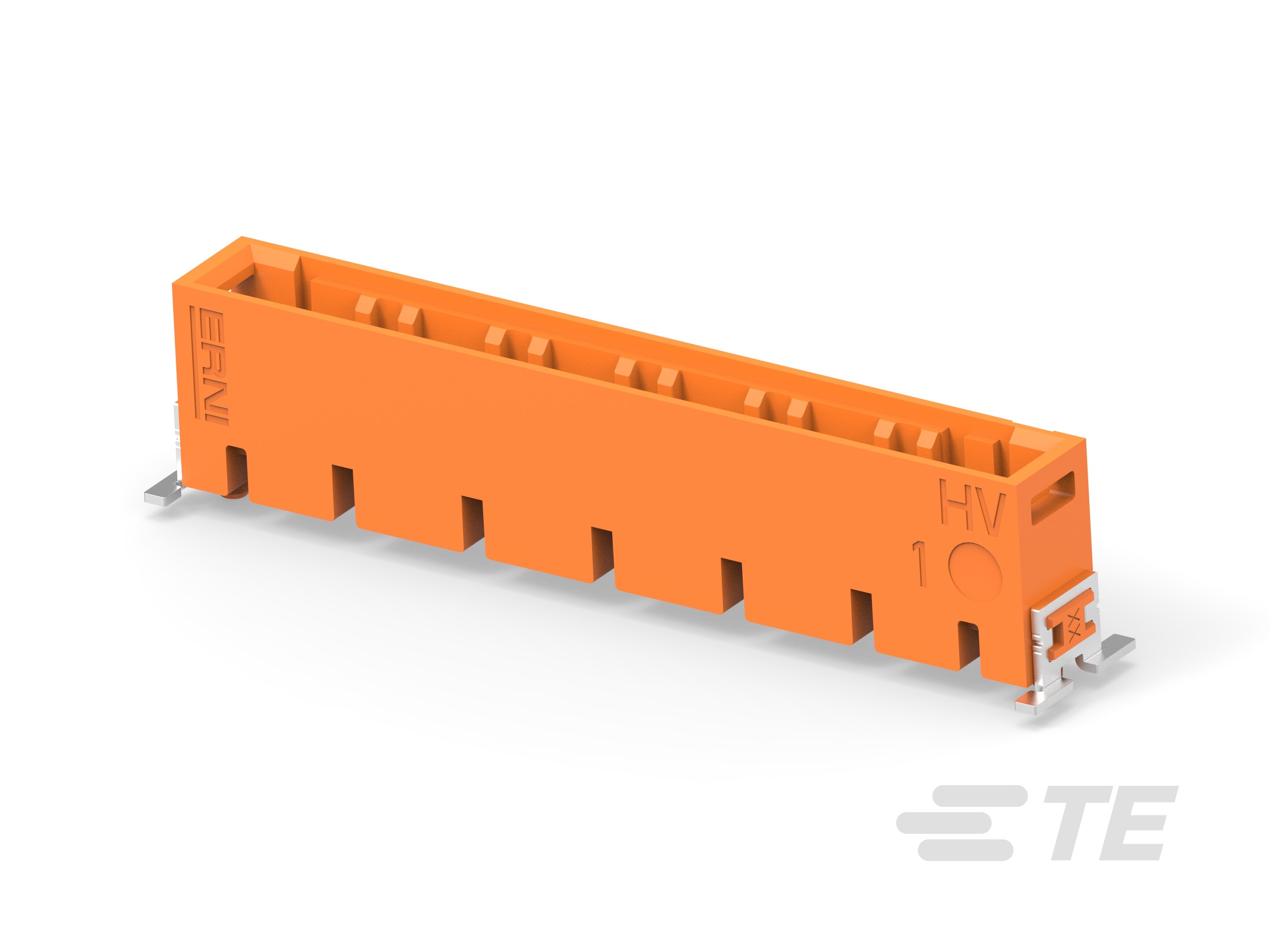

PCB Mount Header, Right Angle, Cable-to-Board, 6 Position, 6.2 mm [.244 in] Centerline, Fully Shrouded, Gold (Au), Surface Mount, ERNI VolTron 1000
524265-E
PCB Mount Header, Right Angle, Cable-to-Board, 6 Position, 6.2 mm [.244 in] Centerline, Fully Shrouded, Gold (Au), Surface Mount, ERNI VolTron 1000
-
- ERNI
- ERNI VolTron 1000
- TE 内部编号 524265-E
- TE 内部产品描述 SRCP 6,20 6 M * SMD 137 E-HD 205 * * * J
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 直角
-
连接器系统 : 缆到板
-
位数 : 6
-
行数 : 1
文档
产品图纸
- ERNI-VolTron 1000 Male Straight 6.20 SRC-P SMT 06p ENG_CD_524266-E_A1.pdf 英文版本
- ERNI-VolTron 1000;Male Straight;6.20 SRC-P SMT 06p GER_CD_524266-E-C_A1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_524265-E_A.pdf 3D
- 下载查看 ENG_CVM_CVM_524265-E_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_524265-E_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_524265-E_A.3d_stp.zip 英文版本
数据表/目录页
- ERNI VolTron 1000 Connectors ENG_DS_erni-voltron-1000-connectors_2403.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 缆到板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
连接器端子负载状态 : 满载
-
列数 : 6
-
PCB 安装方向 : 直角
-
位数 : 6
-
行数 : 1
主体特性
-
主要产品颜色 : 橙色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子接触部长度 : 4.1 mm [ .161 in ]
-
端子布局 : 直插式
-
PCB 端子端接区域电镀材料厚度 : 4 – 6 µm [ 157.48 – 236.22 µin ]
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 插针
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合对准类型 : 极化
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
外壳材料 : PA 66
-
中心线（间距） : 6.2 mm [ .244 in ]
尺寸
-
连接器长度 (mm): 41.8
使用环境
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 卷带包装
