524191-E

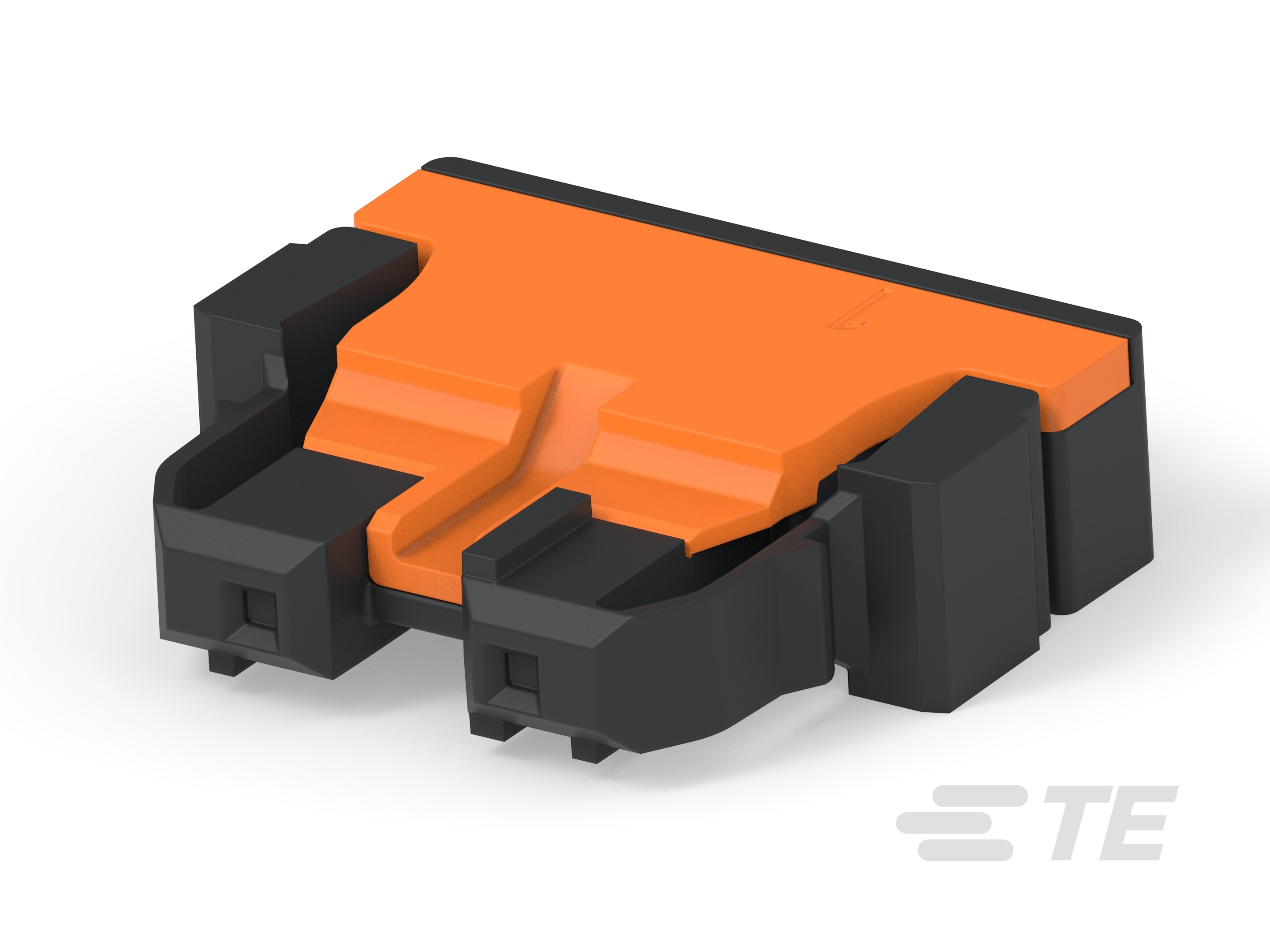

2 Position, Receptacle, Connector Assembly, Crimp, Cable-to-Board, UL 94V-0, 6.2 mm [.244 in] Centerline, 1 Row, Wire & Cable, ERNI VolTron 1000
524191-E
2 Position, Receptacle, Connector Assembly, Crimp, Cable-to-Board, UL 94V-0, 6.2 mm [.244 in] Centerline, 1 Row, Wire & Cable, ERNI VolTron 1000
-
- ERNI
- ERNI VolTron 1000
- TE 内部编号 524191-E
- TE 内部产品描述 SRCBUG A 6,20 * 2 CSI 206 E-HD ADVCBK TR
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
接合固定类型 : 锁定
-
线缆端接方法 : 压接
文档
产品图纸
- ERNI-VolTron 1000 Female Cable Outlet 180 6.20 SRC-A 02p ENG_CD_524193-E_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_524191-E_B.pdf 3D
- 下载查看 ENG_CVM_CVM_524191-E_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_524191-E_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_524191-E_B.3d_igs.zip 英文版本
数据表/目录页
- ERNI VolTron 1000 Connectors ENG_DS_erni-voltron-1000-connectors_2403.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-94917_A7.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 1000
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): .5
-
端子类型 : 母端
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
接合固定类型 : 锁定
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 6.2 mm [ .244 in ]
-
外壳材料 : PA 66
尺寸
-
连接器长度 : 16.85 mm [ .663 in ]
使用环境
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
