5227699-2

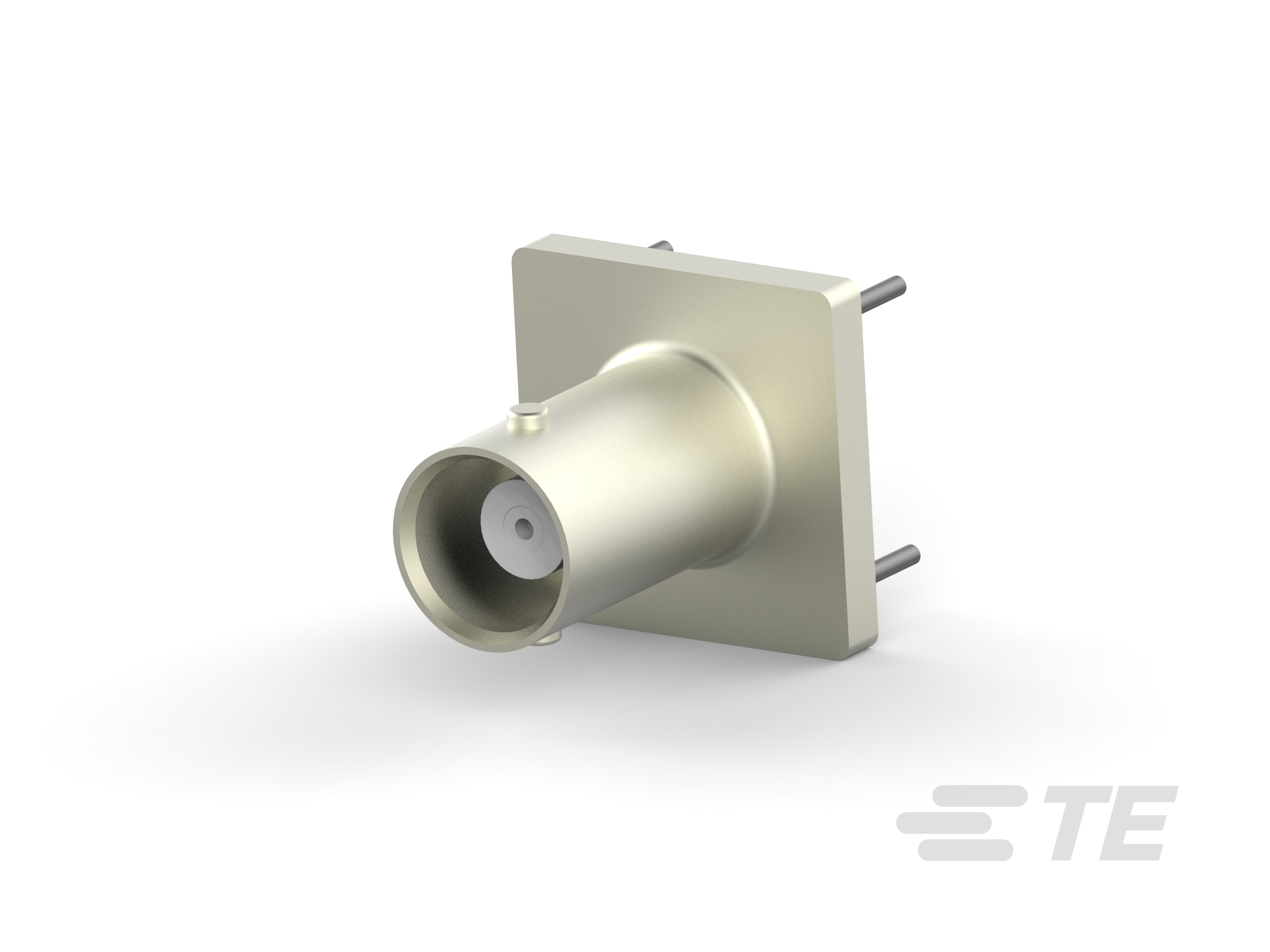

BNC Connector, Jack, 50 ohm, Bayonet, 4 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Panel Mount, -55 – 85 °C [-67 – 185 °F], Zinc, BNC

BNC PCB VERTICAL-5227699-2

5227699-2

BNC Connector, Jack, 50 ohm, Bayonet, 4 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, Panel Mount, -55 – 85 °C [-67 – 185 °F], Zinc, BNC

    • BNC

  • 射频接口 : BNC

  • 射频连接器种类 : 插座

  • 射频连接器插接外直径（近似值） : 14.53 mm [ .572 in ]

  • 阻抗 (Ω): 50

  • 射频连接器耦合机制 : 卡口

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 射频接口 : BNC

  • 射频连接器种类 : 插座

  • 连接器系统 : 缆到板

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 主体材料 : 锌

  • 主体电镀材料 : 镍

接触件特性

  • 射频连接器中心端子电镀厚度 (µin): 1080

  • 射频连接器中心端子底板材料 : 铜 | 镍

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 射频连接器中心端子材料 : 磷青铜

端接特性

  • 端接柱体和尾部长度 : 6.35 mm [ .25 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 不带

  • 射频连接器耦合机制 : 卡口

  • 连接器安装类型 : 面板安装

  • 射频端子吸附方法 : 机械

  • 制动器 : 带有

尺寸

  • PCB 的外形高度 : 15.88 mm [ .625 in ]

  • 射频连接器插接外直径（近似值） : 14.53 mm [ .572 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • 工作频率范围 (GHz): 4

包装特性

  • 封装方法 : Tube

其他

  • 等级 : 商业

  • 电介质材料 : PBT
