52266-1

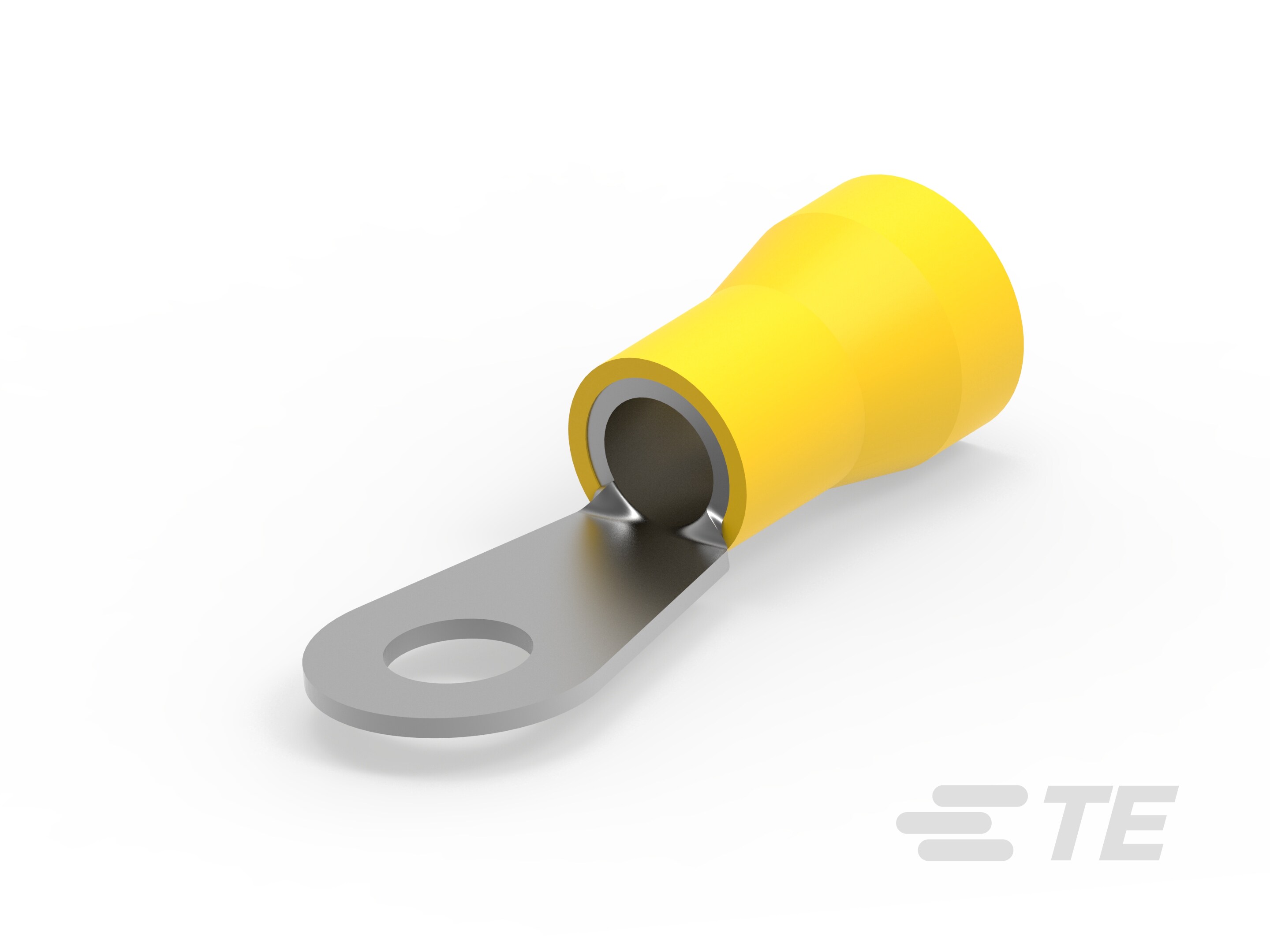

Closed Ring Tongue Terminal, 4 AWG, 3/8 Stud, 9.53 mm / 9.91 mm [.39 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, PLASTI-GRIP
52266-1
Closed Ring Tongue Terminal, 4 AWG, 3/8 Stud, 9.53 mm / 9.91 mm [.39 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 52266-1
- TE 内部产品描述 TERMINAL R PG 4 3/8
- 别名 ID A26433-000 AMPS-0-0052266-1
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 4
-
线径 (mm²): 21
-
线径 (CMA): 33100 – 52600
-
螺钉尺寸 : 3/8
文档
产品图纸
- TERMINAL, RING TONGUE, PLASTI-GRIP WIRE SIZE, 4 AWG ENG_CD_52266_U3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_52266-1_V.pdf 3D
- 下载查看 ENG_CVM_CVM_52266-1_V.2d_dxf.zip 英文版本
- ENG_CVM_CVM_52266-1_V.3d_igs.zip 英文版本
- ENG_CVM_CVM_52266-1_V.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049-29_F.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E13288_19730322_A_UL_E13288_19730322.pdf 英文版本
- ENG_AAD_UL_E13288_19791001_C.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_164196_6223_1693113_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
主体特性
-
条纹颜色 : 黄色
-
绝缘套管颜色 : 黄色
行业标准
-
符合政府资质的端子 : 否
电气特征
-
额定电压 (V): 600
机械附件
-
带导线绝缘 : 带有
结构特性
-
孔数 : 1
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 3/8
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 4
-
线径 (mm²): 21
-
线径 (CMA): 33100 – 52600
-
螺钉直径 (mm): 9.53, 9.91
-
螺钉直径 (in): .39
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 51.2 mm [ 2.014 in ]
-
兼容的绝缘直径（最大值） : 13.08 mm [ .515 in ]
-
兼容的绝缘直径范围 : 13.08 mm [ .515 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
