52262-1

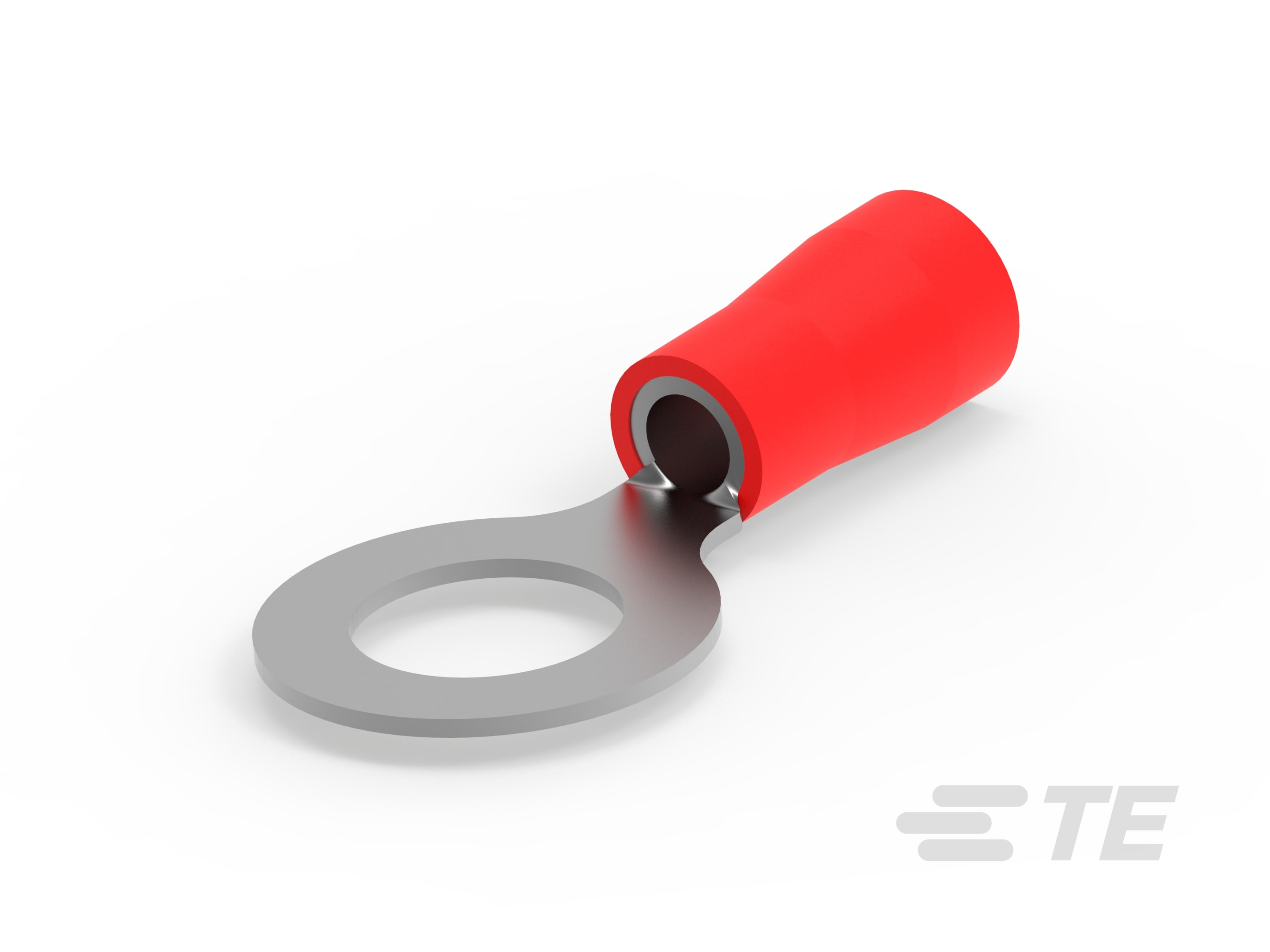

Closed Ring Tongue Terminal, 8 AWG, 1/2 / M12 Stud, 13.08 mm [.515 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, PLASTI-GRIP
52262-1
Closed Ring Tongue Terminal, 8 AWG, 1/2 / M12 Stud, 13.08 mm [.515 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 52262-1
- TE 内部产品描述 TERMINAL R PG 8 1/2
- 别名 ID CN9647-000 AMPS-0-0052262-1
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 8
-
线径 (mm²): 8
-
线径 (CMA): 13100 – 20800
-
螺钉尺寸 : M12, 1/2
文档
产品图纸
- TERMINAL, RING TONGUE, ENG_CD_52262_K2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_52262-1_S.pdf 3D
- 下载查看 ENG_CVM_CVM_52262-1_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_52262-1_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_52262-1_S.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049-29_F.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
行业标准
-
符合政府资质的端子 : 否
电气特征
-
额定电压 (V): 600
机械附件
-
带导线绝缘 : 带有
结构特性
-
孔数 : 1
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M12, 1/2
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 8
-
线径 (mm²): 8
-
线径 (CMA): 13100 – 20800
-
螺钉直径 : 13.08 mm [ .515 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 47.24 mm [ 1.86 in ]
-
兼容的绝缘直径（最大值） : 8.38 mm [ .33 in ]
-
兼容的绝缘直径范围 : 8.38 mm [ .33 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
