5225398-1

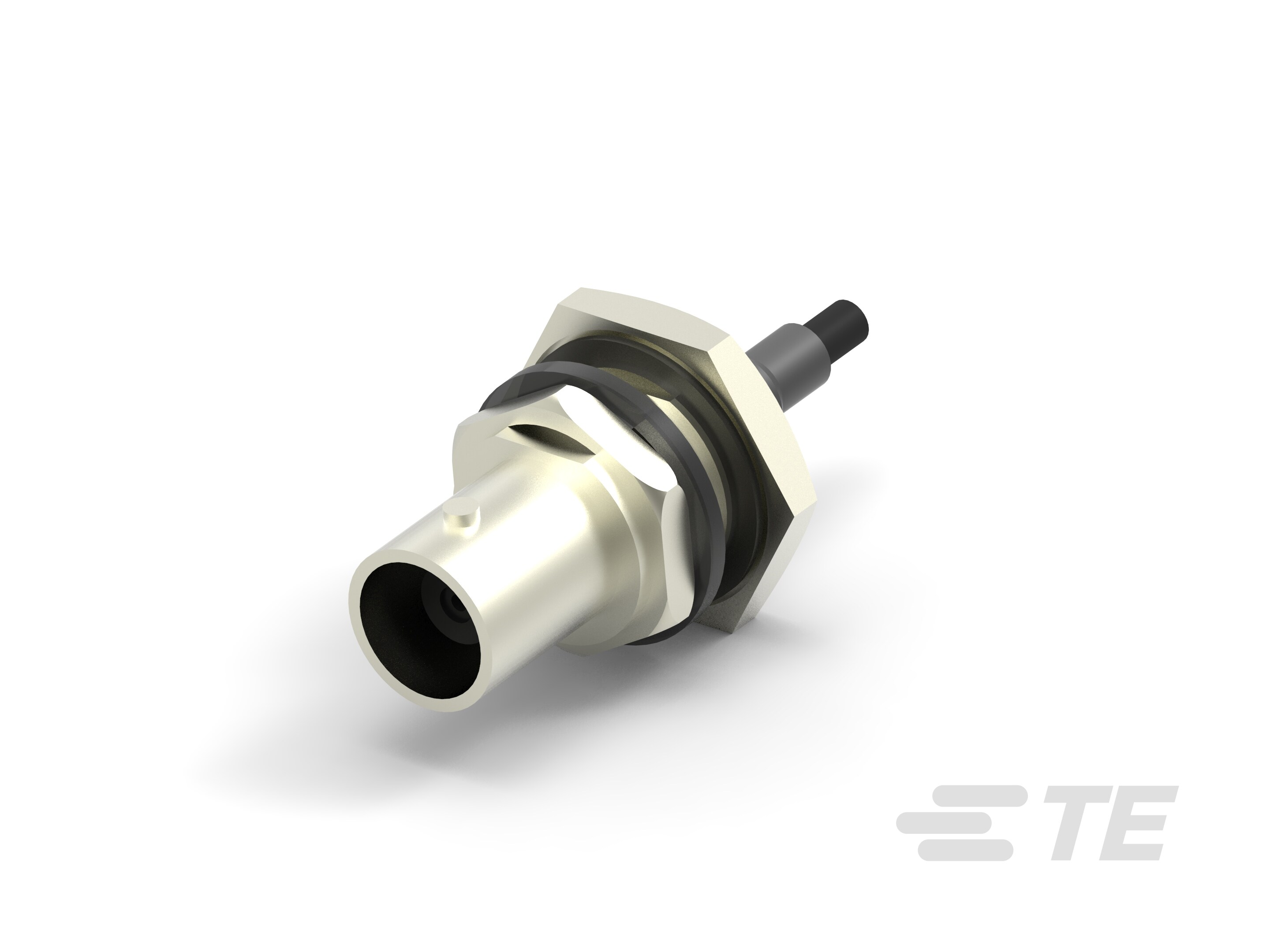

BNC Connector, Jack, 50 ohm, RG 58 / RG 58A / RG 58C Compatible With RF Cable Type, Snap-Fit, 4 GHz, Cable-to-Panel, 1 Position, Sealable, BNC

BNC DUAL CRIMP RG58, A,B,C-5225398-1

5225398-1

BNC Connector, Jack, 50 ohm, RG 58 / RG 58A / RG 58C Compatible With RF Cable Type, Snap-Fit, 4 GHz, Cable-to-Panel, 1 Position, Sealable, BNC

    • BNC
  • TE 内部编号 5225398-1
  • TE 内部产品描述 BNC DUAL CRIMP RG58, A,B,C

  • 射频接口 : BNC

  • 射频连接器种类 : 插座

  • 射频连接器插接外直径（近似值） : 14.53 mm [ .572 in ]

  • 阻抗 (Ω): 50

  • Compatible With RF Cable Type : RG 58 | RG 58A | RG 58B | RG 58C

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 圆形

  • 连接器密封件和插头类型 : 密封圈

  • 射频接口 : BNC

  • 射频连接器种类 : 插座

  • Compatible With RF Cable Type : RG 58 | RG 58A | RG 58B | RG 58C

  • 连接器系统 : 线到面板

  • 可密封 : 是

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 主体材料 : 黄铜

  • 主体电镀材料 : 镍

接触件特性

  • 射频连接器中心端子电镀厚度 (µin): 1080

  • 射频连接器中心端子底板材料 : 镍

  • 压接类型 : 双压接

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 射频连接器中心端子材料 : 铍铜合金

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装方式 : 后部安装

  • 射频连接器耦合机制 : 卡扣固定

  • 连接器安装类型 : 面板安装

  • 射频端子吸附方法 : 机械

  • 制动器 : 带有

壳体特性

  • 主体方向 : 直式

尺寸

  • 射频连接器插接外直径（近似值） : 14.53 mm [ .572 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]

操作/应用

  • 工作频率范围 (GHz): 4

包装特性

  • 封装方法 : Bag

其他

  • 耦合螺母基材 : 黄铜

  • 等级 : 军事

  • 电介质材料 : 聚四氟乙烯 (PTFE)
