5225087-5

SHV Connector, Jack, 50 ohm, RG 124 / RG 210 / RG 62B Compatible With RF Cable Type, Bayonet, .3 GHz, Cable-to-Board, 1 Position, Wire & Cable, SHV

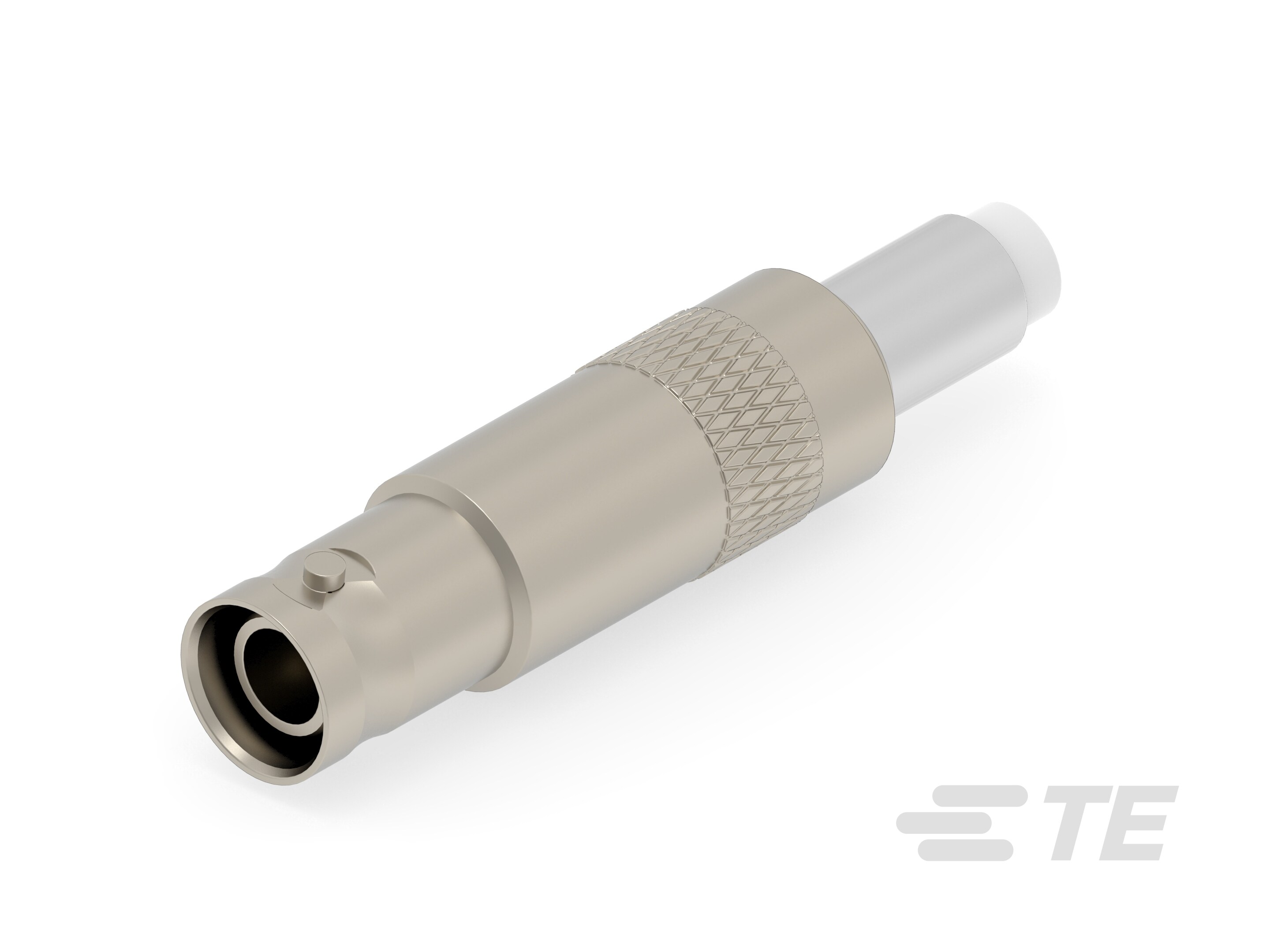

SHV JACK-5225087-5

5225087-5

SHV Connector, Jack, 50 ohm, RG 124 / RG 210 / RG 62B Compatible With RF Cable Type, Bayonet, .3 GHz, Cable-to-Board, 1 Position, Wire & Cable, SHV

    • SHV
  • TE 内部编号 5225087-5
  • TE 内部产品描述 SHV JACK

  • 射频接口 : SHV

  • 射频连接器种类 : 插座

  • 射频连接器插接外直径（近似值） : 10.99 mm [ .433 in ]

  • 阻抗 (Ω): 50

  • Compatible With RF Cable Type : Belden 9209 | Belden 9291 | RG 124 | RG 140 | RG 210 | RG 59 | RG 59A | RG 59B | RG 62 | RG 62A | RG 62B

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 射频接口 : SHV

  • 射频连接器种类 : 插座

  • Compatible With RF Cable Type : Belden 9209 | Belden 9291 | RG 124 | RG 140 | RG 210 | RG 59 | RG 59A | RG 59B | RG 62 | RG 62A | RG 62B

  • 连接器系统 : 缆到板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 50

主体特性

  • 主体材料 : 黄铜

  • 主体电镀材料 : 镍

接触件特性

  • 射频连接器中心端子底板材料 : 铜

  • 压接类型 : 双压接

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 射频连接器中心端子材料 : 黄铜

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 射频连接器耦合机制 : 卡口

  • 连接器安装类型 : 面板安装

  • 射频端子吸附方法 : 机械

  • 制动器 : 带有

壳体特性

  • 主体方向 : 直式

尺寸

  • 射频连接器插接外直径（近似值） : 10.99 mm [ .433 in ]

操作/应用

  • 工作频率范围 (GHz): .3

包装特性

  • 封装方法 : Carton

其他

  • 电介质材料 : 聚四氟乙烯 (PTFE)
