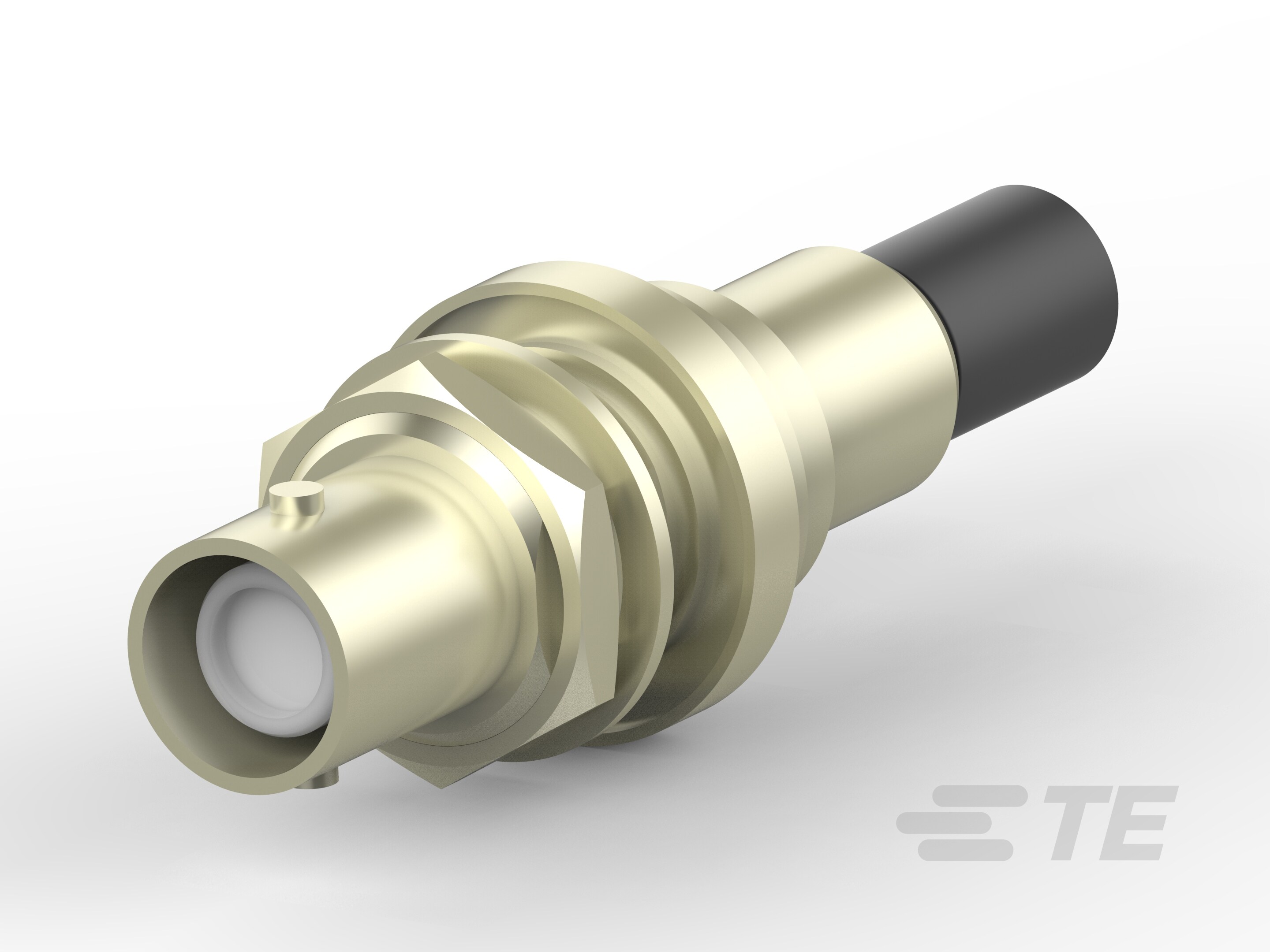

5225059-3
SHV Connector, Jack, 50 ohm, Bayonet, .3 GHz, Cable-to-Board, 1 Position, Sealable, Wire & Cable, Panel Mount, -55 – 155 °C [-67 – 311 °F], Crimp, SHV
5225059-3
SHV Connector, Jack, 50 ohm, Bayonet, .3 GHz, Cable-to-Board, 1 Position, Sealable, Wire & Cable, Panel Mount, -55 – 155 °C [-67 – 311 °F], Crimp, SHV
-
- SHV
- TE 内部编号 5225059-3
- TE 内部产品描述 SHV Jack Str Bulkhead Crimp RG-59, RG-62
-
射频接口 : SHV
-
射频连接器种类 : 插座
-
射频连接器插接外直径（近似值） : 14.98 mm [ .59 in ]
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 卡口
文档
产品图纸
- JACK, BULKHEAD, SHV 英文版本
- JACK, BULKHEAD, SHV ENG_CD_5225059_O.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_5225059-3_O.pdf 英文版本
- 下载查看 ENG_CVM_5225059-3_O.2d_dxf.zip 英文版本
- ENG_CVM_5225059-3_O.3d_igs.zip 英文版本
- ENG_CVM_5225059-3_O.3d_stp.zip 英文版本
数据表/目录页
- 1307191 RF Coax Products Catalog ENG_CS_1307191_RF_Coax_Products_0724.pdf 英文版本
- rf-connectors-product-refresh-phase-2 ENG_DS_rf-connectors-product-refresh-phase_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器密封件和插头类型 : 密封圈
-
射频接口 : SHV
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体材料 : 黄铜
-
主体电镀材料 : 镍
接触件特性
-
射频连接器中心端子底板材料 : 铜
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 黄铜
端接特性
-
线缆端接方法 : 压接
机械附件
-
射频连接器耦合机制 : 卡口
-
连接器安装类型 : 面板安装
-
射频端子吸附方法 : 机械
-
制动器 : 带有
尺寸
-
面板厚度（建议值） : 6.35 mm [ .25 in ]
-
射频连接器插接外直径（近似值） : 14.98 mm [ .59 in ]
使用环境
-
工组温度范围 : -55 – 155 °C [ -67 – 311 °F ]
操作/应用
-
工作频率范围 (GHz): .3
包装特性
-
封装方法 : Carton
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
