特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

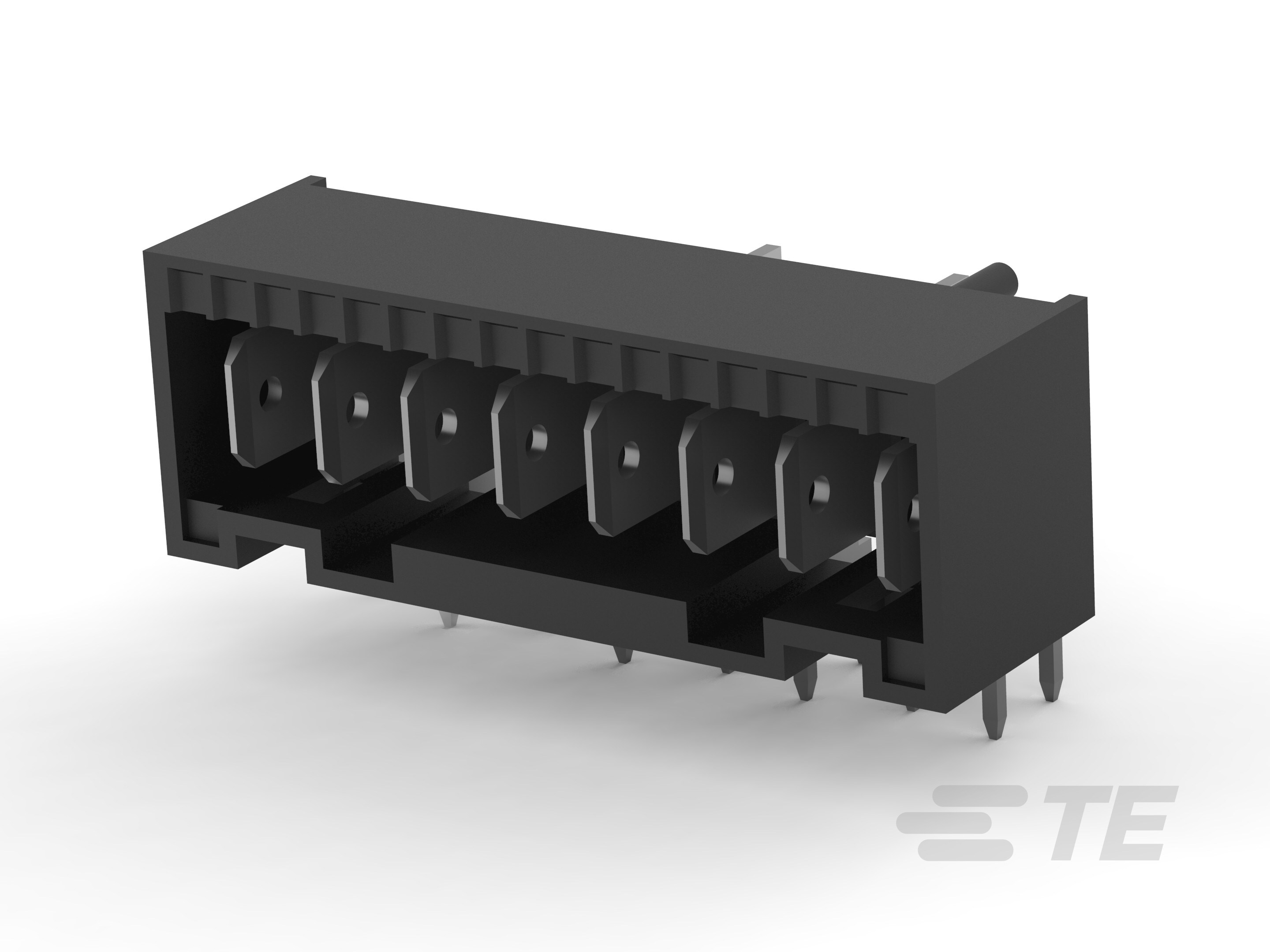

产品类型特性

  • PCB 连接器组件类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 直角

  • Number of Positions : 8

  • 行数 : 1

  • 键控 + 极化位置 : 2D, 3C, 6D, 7C

电气特征

  • Operating Voltage (VAC): 250

接触件特性

  • 端子基材 : 黄铜

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子底板材料厚度 : 1.3 µm [ 51.18 µin ]

  • 对接公端厚度 : .8 mm [ .032 in ]

  • 对接公端宽度 : 6.3 mm [ .248 in ]

  • PCB 端子端接区域电镀材料厚度 : 3.8 µm [ 149.6 µin ]

  • 壳体内的端子定位力 : 不带

  • 端子接触部电镀材料 :

  • 端子接触部电镀材料表面涂层 : 哑光

  • 端子接合区域电镀材料厚度 : 3.8 µm [ 149.6 µin ]

  • 端子类型 : 公端

  • 端子额定电流(最大值) (A): 16

  • 端子布局 : 直插式

端接特性

  • 端接柱体和尾部长度 : 3.8 mm [ .149 in ]

  • PCB 端接方法 : 通孔 - 焊接

  • 矩形端接柱体和尾部宽度 : .8 mm [ .032 in ]

  • 矩形端接柱体和尾部厚度 : .8 mm [ .032 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • PCB 安装对准 : 带有

  • 接合固定 : 带有

  • PCB 安装固定 : 不带

  • 连接器安装类型 : 板安装

  • PCB 安装对准类型 : 凸耳

壳体特性

  • 中心线(间距) : 5 mm [ .197 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 尼龙 6/6

尺寸

  • PCB 厚度(建议) : 1.5 mm [ .059 in ]

  • 连接器宽度 : 17.9 mm [ .705 in ]

  • 连接器高度 : 14.9 mm [ .59 in ]

  • 连接器长度 : 42.3 mm [ 1.66 in ]

使用环境

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : Power

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 机构/标准 : UL

  • UL 等级 : 获得认可

  • 经 VDE 测试 :

  • UL 文件号 : E28476

包装特性

  • 封装数量 : 56

  • 封装方法 : Box

产品合规性
