521210-1

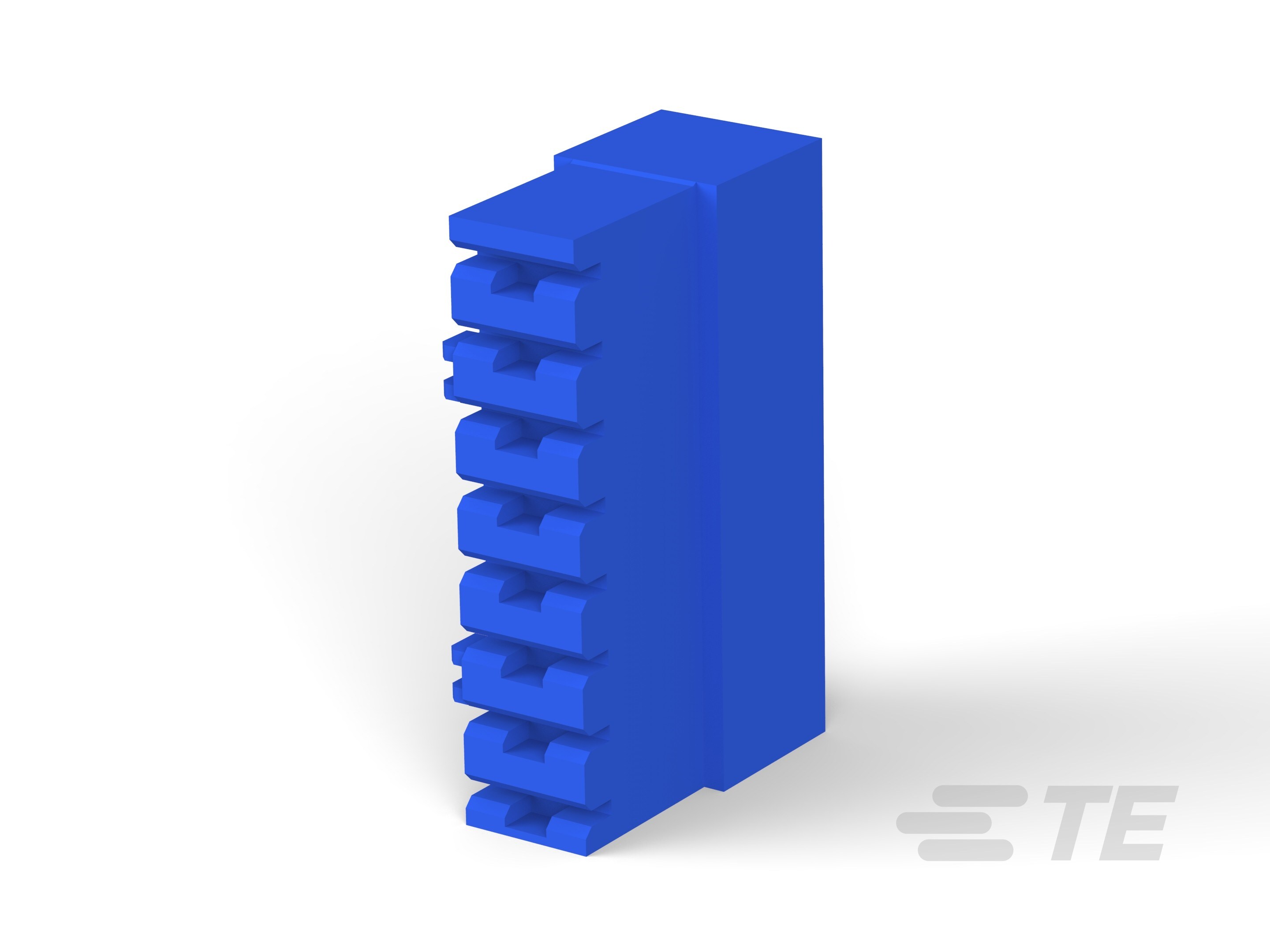

8 Position, Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-0, 5 mm [.197 in] Centerline, 1 Row, Wire & Cable, Power & Signal, RAST 5 IDC Connectors
521210-1
8 Position, Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-0, 5 mm [.197 in] Centerline, 1 Row, Wire & Cable, Power & Signal, RAST 5 IDC Connectors
-
- RAST
- RAST 5 IDC 连接器
- TE 内部编号 521210-1
- TE 内部产品描述 POSI-LOK HSG.250-8 POS RAST5
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
线缆端接方法 : 压接
文档
产品图纸
- HOUSING, RECEPT, POSITIVE-LOCK, MKIII, 6.35 [.250] SERIES, 8 POSITION ENG_CD_521210_L.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_521210-1_S.pdf 3D
- 下载查看 ENG_CVM_CVM_521210-1_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_521210-1_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_521210-1_S.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2074_N4.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19820308_C1_12.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
键控 + 极化位置 : 2D, 3C, 6D, 7C
-
位数 : 8
-
行数 : 1
主体特性
-
主要产品颜色 : 蓝色
接触件特性
-
端子基材 : 黄铜
-
端子类型 : 插座
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
应力消除 : 不带
-
接合固定 : 带有
-
接合固定类型 : 锁闩
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体入口配置 : 两端闭合
-
中心线（间距） : 5 mm [ .197 in ]
-
外壳材料 : 尼龙 6/66
尺寸
-
连接器长度 : 9.2 mm [ .362 in ]
-
连接器高度 : 40.2 mm [ 1.583 in ]
-
行间距 : 5 mm [ .197 in ]
-
线径 (AWG): 22 – 14
使用环境
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装数量 : 1
-
封装方法 : 包装
