文档
产品图纸

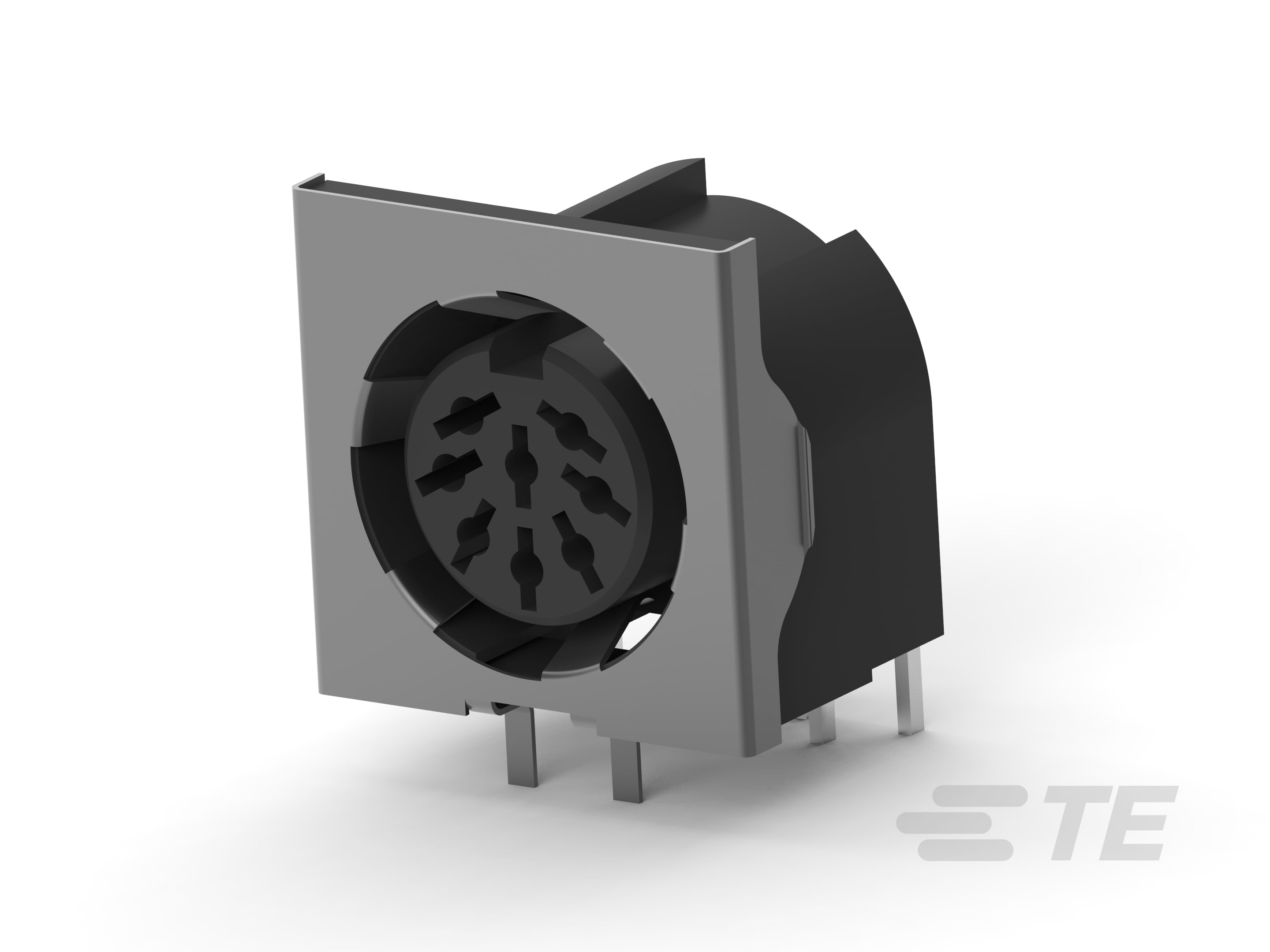

- RECEPTACLE ASSY, RIGHT ANGLE, SHIELDED, 8 POSITION, W/MTG HOLES, CIRCULAR DIN 英文版本
- RECEPTACLE ASSY, RIGHT ANGLE, SHIELDED, 8 POSITION, W/MTG HOLES, CIRCULAR DIN ENG_CD_5212034_O1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_5212034-1_O.pdf 英文版本
- 下载查看 ENG_CVM_5212034-1_O.2d_dxf.zip 英文版本
- ENG_CVM_5212034-1_O.3d_igs.zip 英文版本
- ENG_CVM_5212034-1_O.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-40025_E.pdf 英文版本
- 产品规格 ENG_SS_108-10047_C.pdf 英文版本
- 合格检测报告 S_501-15_O.tif 英文版本
- ENG_SS_501-15_O.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_19861210_A.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_164196_6233_1966806_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
圆形 DIN 连接器类型 : 圆形 DIN
-
连接器系统 : 线到板, 线到面板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 直角
-
位数 : 8
-
连接器端子负载状态 : 选择性装载
电气特征
-
工作电压 (VAC): 250
主体特性
-
屏蔽底板厚度 : 1.27 µm [ 50 µin ]
-
主要产品颜色 : 黑色
-
屏蔽底板材料 : 镍
-
屏蔽材料 : 黄铜
-
屏蔽电镀材料 : 镍打底镀锡
-
屏蔽电镀厚度 : 2.54 µm [ 100 µin ]
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 黄铜
-
端子接触部电镀材料 : 锡 (Sn)
-
端子布局 : 交错
-
PCB 端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
端子形状和构造 : 音叉
-
端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 7.5
端接特性
-
端接柱体和尾部长度 : 3.56 mm [ .14 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准类型 : 焊尾布局
-
PCB 安装对准 : 带有
-
接合对准 : 带有
-
接合固定 : 不带
-
面板安装特性类型 : 自攻型螺钉
-
面板安装特性 : 带有
-
接合对准类型 : 键控
-
PCB 安装固定 : 带有
-
PCB 安装固定类型 : 弯脚
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 2.49 mm [ .1 in ]
尺寸
-
连接器高度 : 21.84 mm [ .86 in ]
-
产品长度 : 20.07 mm [ .79 in ]
-
产品宽度 : 15.75 mm [ .62 in ]
-
PCB 厚度（建议） (mm): 2.36
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : Signal
行业标准
-
与已批准的标准产品兼容 : CSA LR3507, UL E28476
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
-
封装数量 : 100
