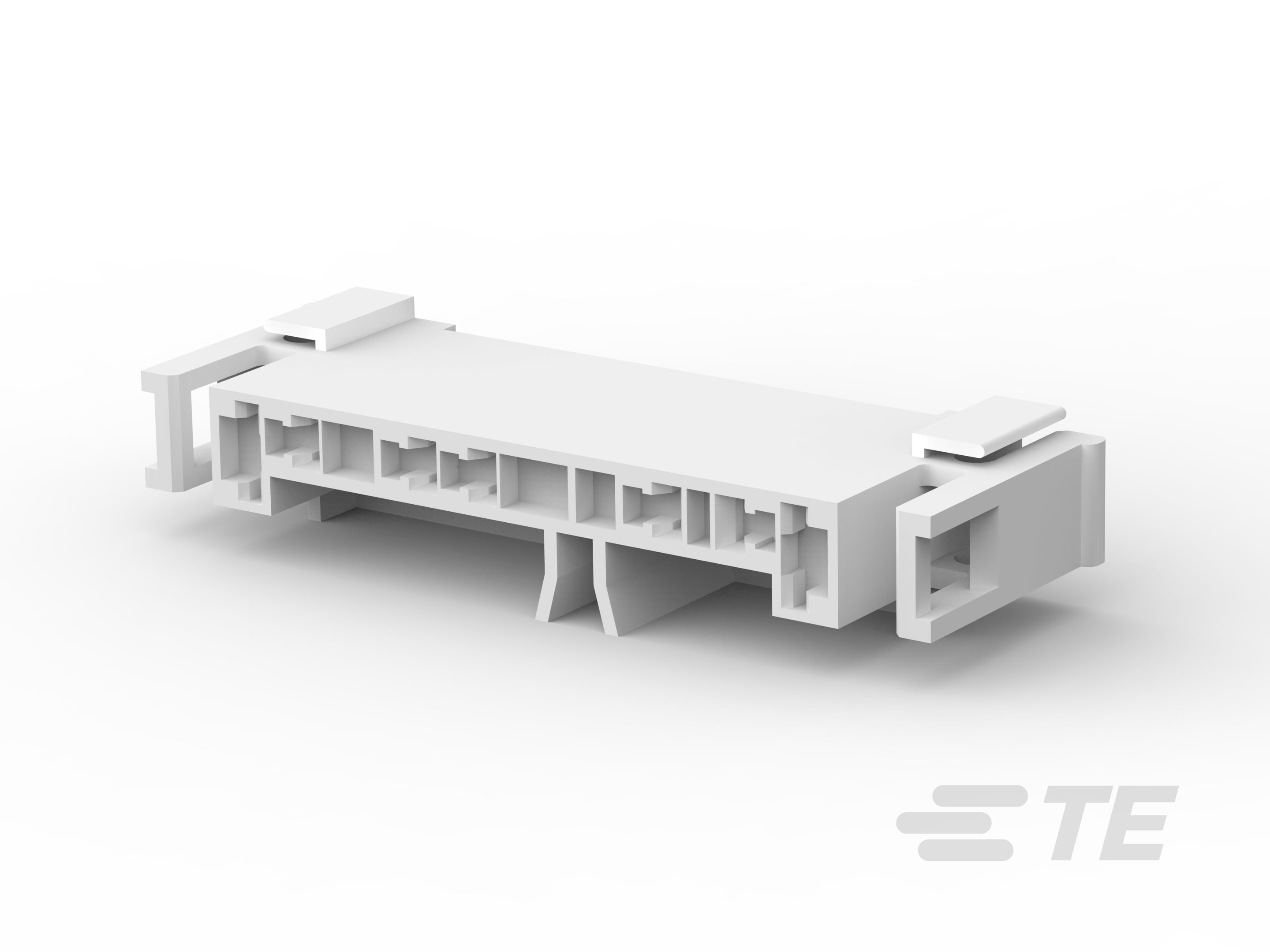

521085-1
Receptacle Terminal Housing, 7 Position, 5.59 mm [.22 in] Centerline, Straight, Natural, UL 94V-2, Nylon, Timer Connector System
521085-1
Receptacle Terminal Housing, 7 Position, 5.59 mm [.22 in] Centerline, Straight, Natural, UL 94V-2, Nylon, Timer Connector System
-
- 定时器连接器系统
- TE 内部编号 521085-1
- TE 内部产品描述 DRYER .250 HOUSING NYLON 6/6
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 7
-
端子方向 : 直式
-
UL 阻燃性等级 : UL 94V-2
文档
产品图纸
- MOTOR HOUSING, DRYER, GEN II, 7 CIRCUIT ENG_CD_521085_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_521085-1_K_c-521085-1-k-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_521085-1_K_c-521085-1-k.2d_dxf.zip 英文版本
- ENG_CVM_CVM_521085-1_K_c-521085-1-k.3d_igs.zip 英文版本
- ENG_CVM_CVM_521085-1_K_c-521085-1-k.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-49003_H.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_19730423_B1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 7
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 带有
机械附件
-
接合固定类型 : 锁闩
-
接合对准类型 : 极化
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 5.59 mm [ .22 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 1
-
封装方法 : Carton
