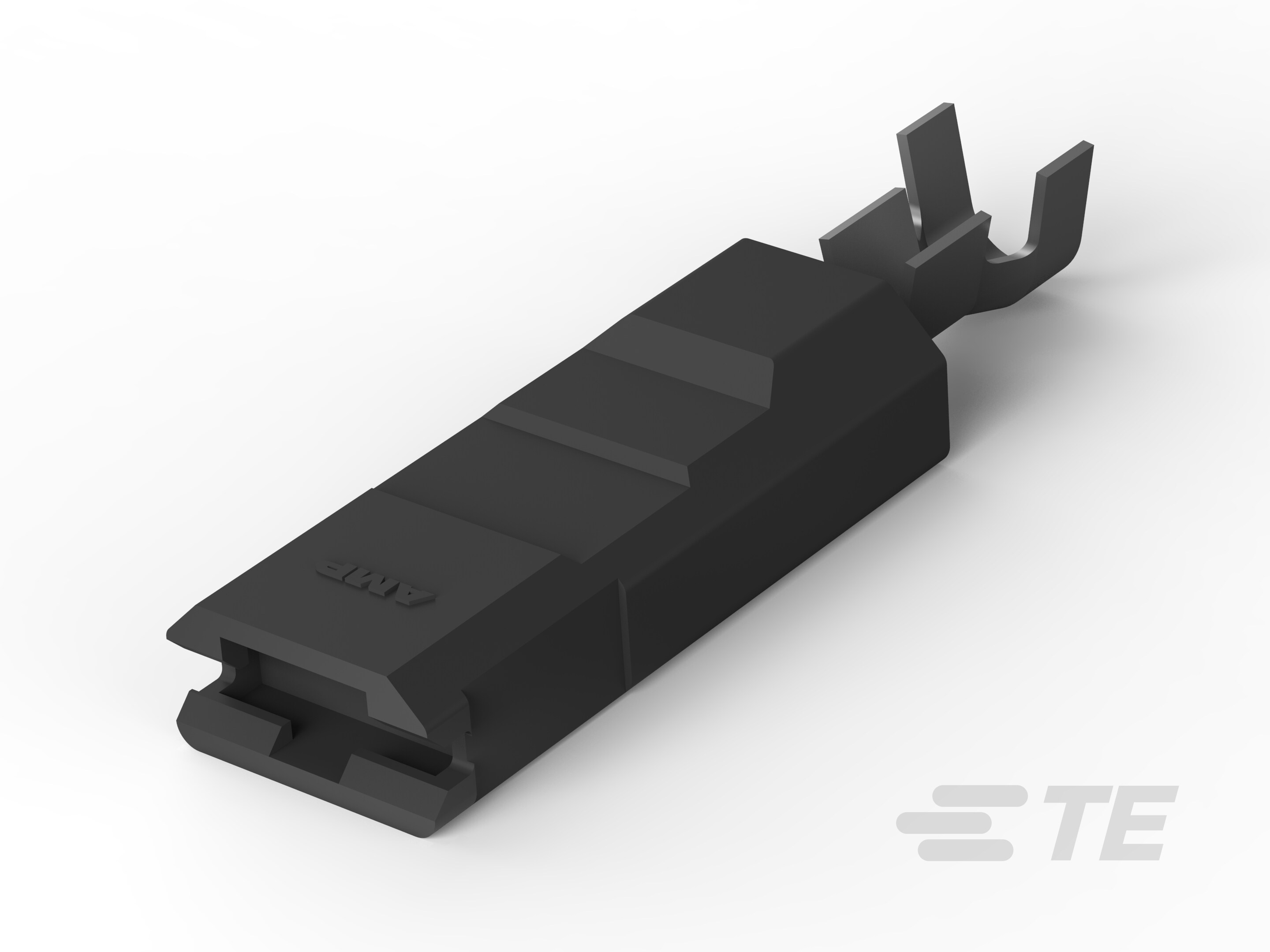

521011-1
Quick Disconnect Receptacle, Fully Insulated, 18 – 14 AWG, .82 – 2.08 mm² Wire, 6.35 mm [.25 in] Tab Width, F-Crimp, Straight, Steel, Ultra-Pod 250
521011-1
Quick Disconnect Receptacle, Fully Insulated, 18 – 14 AWG, .82 – 2.08 mm² Wire, 6.35 mm [.25 in] Tab Width, F-Crimp, Straight, Steel, Ultra-Pod 250
-
- Ultra-Pod
- Ultra-Pod 250
- TE 内部编号 521011-1
- TE 内部产品描述 ULTRA-POD 250 ASSY REC 18-14 AWG NPST
-
快速断开端子类型 : 母端
-
线径 (AWG): 18 – 14
-
线径 (mm²): .82 – 2.08
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- ASSEMBLY, ULTRA-POD, RECEPTACLE, 6.35 [.250] SERIES ENG_CD_521011_K3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_521011-1_H.pdf 3D
- 下载查看 ENG_CVM_CVM_521011-1_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_521011-1_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_521011-1_H.3d_stp.zip 英文版本
数据表/目录页
- Ultra-Fast and Ultra Fast Plus ENG_CS_82004_Ultra-Fast_and_Ultra_Fast_Plus_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2124_S5.pdf 英文版本
- 产品规格 ENG_SS_108-1285_F1.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E66717_19941130_a.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 600
主体特性
-
绝缘材料 : 尼龙
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 钢
-
端子电镀材料 : 镍
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 2.79 – 4.32 mm [ .11 – .17 in ]
-
产品长度 : 34.67 mm [ 1.365 in ]
-
线径 (AWG): 18 – 14
-
线径 (mm²): .82 – 2.08
使用环境
-
绝缘选项 : 完全绝缘
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
行业标准
-
与已批准的标准产品兼容 : UL E66717
-
UL 阻燃性等级 : UL 94V-2
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 2000
-
封装方法 : 带/卷
其他
-
压线筒颜色 : 黑色
