520973-1

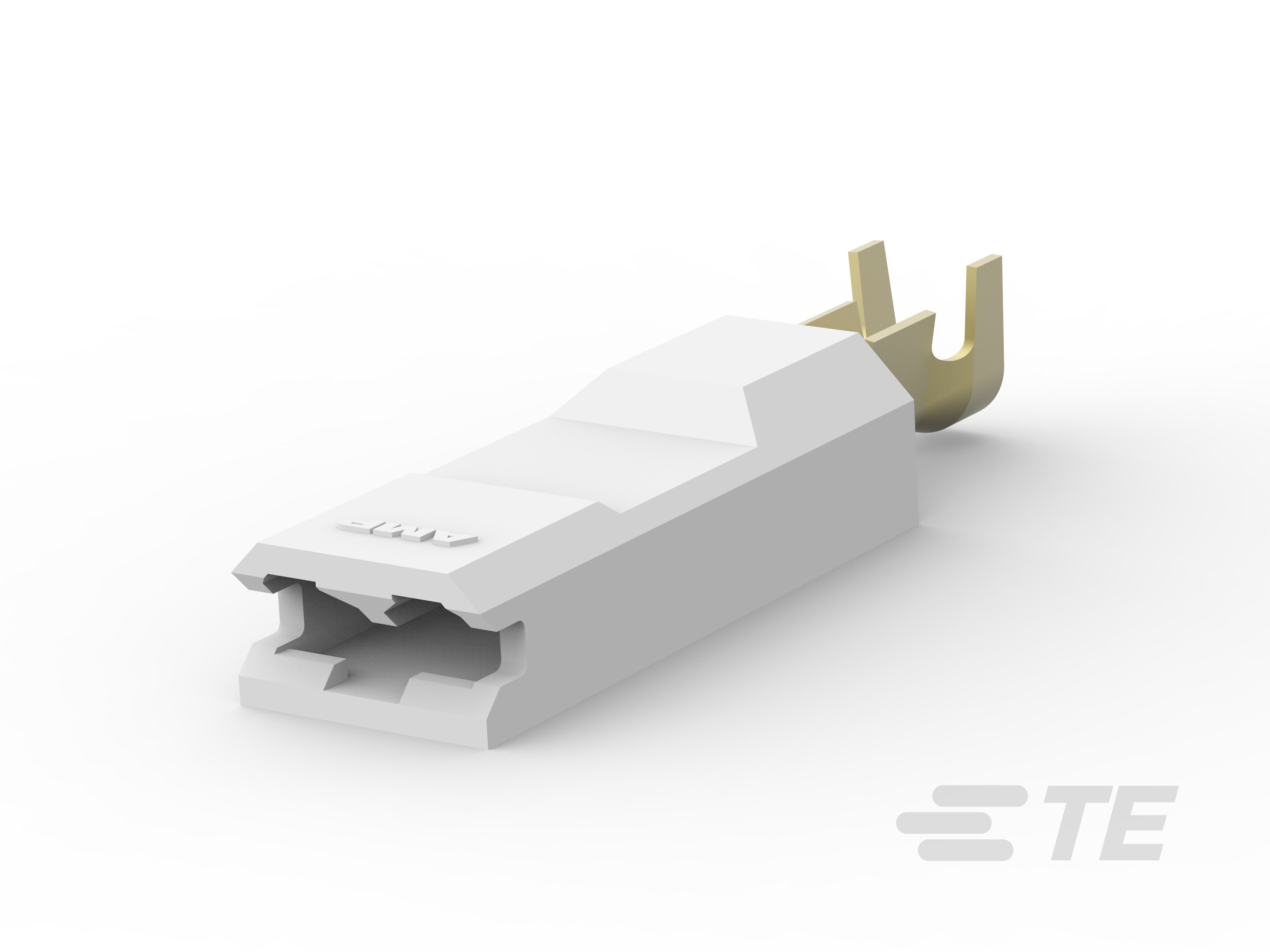

Quick Disconnect Receptacle, 20 – 16 AWG, .51 – 1.31 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Brass, Unplated Plating, Ultra-Pod 187
520973-1
Quick Disconnect Receptacle, 20 – 16 AWG, .51 – 1.31 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Brass, Unplated Plating, Ultra-Pod 187
-
- Ultra-Pod
- Ultra-Pod 187
- TE 内部编号 520973-1
- TE 内部产品描述 ULTRA-POD 187 ASSY REC 20-16 AWG BR
-
快速断开端子类型 : 母端
-
线径 (AWG): 20 – 16
-
线径 (mm²): .51 – 1.31
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
文档
产品图纸
- ASSEMBLY, RECEPTACLE, ULTRA-POD, 4.8 [.187] SERIES ENG_CD_520973_M3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_520973-1_J.pdf 3D
- 下载查看 ENG_CVM_CVM_520973-1_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_520973-1_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_520973-1_J.3d_stp.zip 英文版本
数据表/目录页
- Ultra-Fast and Ultra Fast Plus ENG_CS_82004_Ultra-Fast_and_Ultra_Fast_Plus_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2124_S5.pdf 英文版本
- 产品规格 ENG_SS_108-1285_F1.pdf 英文版本
- 合格检测报告 ENG_SS_501-148_B.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 低
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 600
主体特性
-
绝缘材料 : 尼龙
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 无镀层
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
兼容的绝缘直径范围 : 2.29 – 3.3 mm [ .09 – .13 in ]
-
产品长度 : 27.56 mm [ 1.085 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .51 – 1.31
使用环境
-
绝缘选项 : 完全绝缘
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
行业标准
-
与已批准的标准产品兼容 : UL E66717
-
UL 阻燃性等级 : UL 94V-2
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装数量 : 2500
-
封装方法 : 带/卷
其他
-
压线筒颜色 : 土黄色
