52041-6

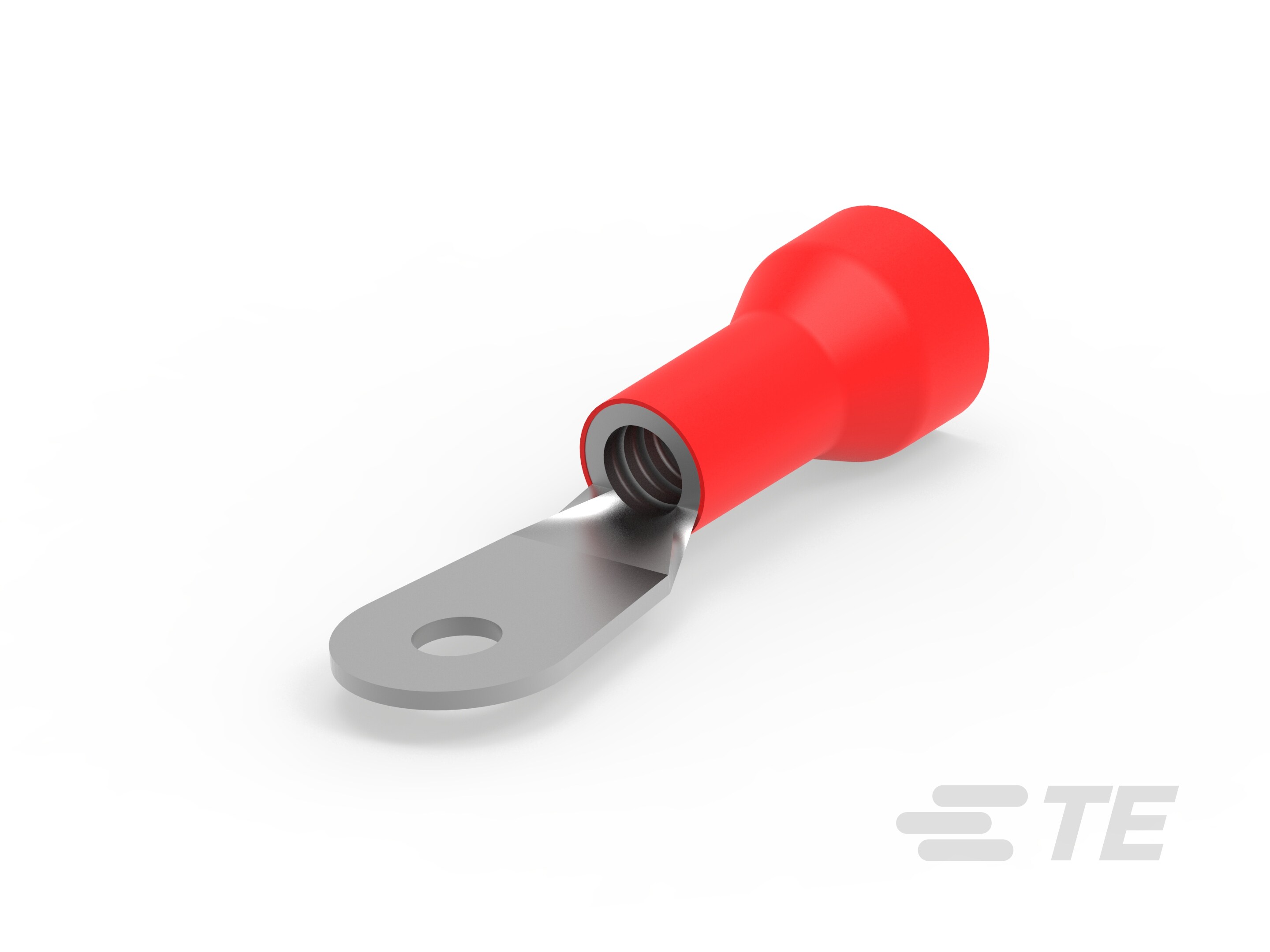

Closed Ring Tongue Terminal, 8 AWG, #8 / M4 Stud, 4.34 mm [.171 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, PLASTI-GRIP
52041-6
Closed Ring Tongue Terminal, 8 AWG, #8 / M4 Stud, 4.34 mm [.171 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, PLASTI-GRIP
-
- PLASTI-GRIP
- TE 内部编号 52041-6
- TE 内部产品描述 TERMINAL R PG 8 8
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 8
-
线径 (mm²): 8
-
线径 (CMA): 13100 – 20800
-
螺钉尺寸 : 8, M4
文档
产品图纸
- TERMINAL, RING TONGUE, PLASTI-GRIP WIRE SIZE: 8 AWG ENG_CD_52041_R4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_52041-6_R1.pdf 英文版本
- 3D_CVM_CVM_52041-6_Y.pdf 3D
- 下载查看 ENG_CVM_CVM_52041-6_Y.2d_dxf.zip 英文版本
- ENG_CVM_CVM_52041-6_Y.3d_igs.zip 英文版本
- ENG_CVM_CVM_52041-6_Y.3d_stp.zip 英文版本
- ENG_CVM_52041-6_R1.2d_dxf.zip 英文版本
- ENG_CVM_52041-6_R1.3d_igs.zip 英文版本
- ENG_CVM_52041-6_R1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2161_G.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049-29_F.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 500
-
封装方法 : 带上安装
行业标准
-
符合政府资质的端子 : 否
电气特征
-
额定电压 (V): 600
机械附件
-
带导线绝缘 : 带有
结构特性
-
孔数 : 1
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 8, M4
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
尺寸
-
线径 (AWG): 8
-
线径 (mm²): 8
-
线径 (CMA): 13100 – 20800
-
螺钉直径 : 4.34 mm [ .171 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 40.28 mm [ 1.586 in ]
-
兼容的绝缘直径（最大值） : 9.14 mm [ .36 in ]
-
兼容的绝缘直径范围 : 9.14 mm [ .36 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
