5173279-3

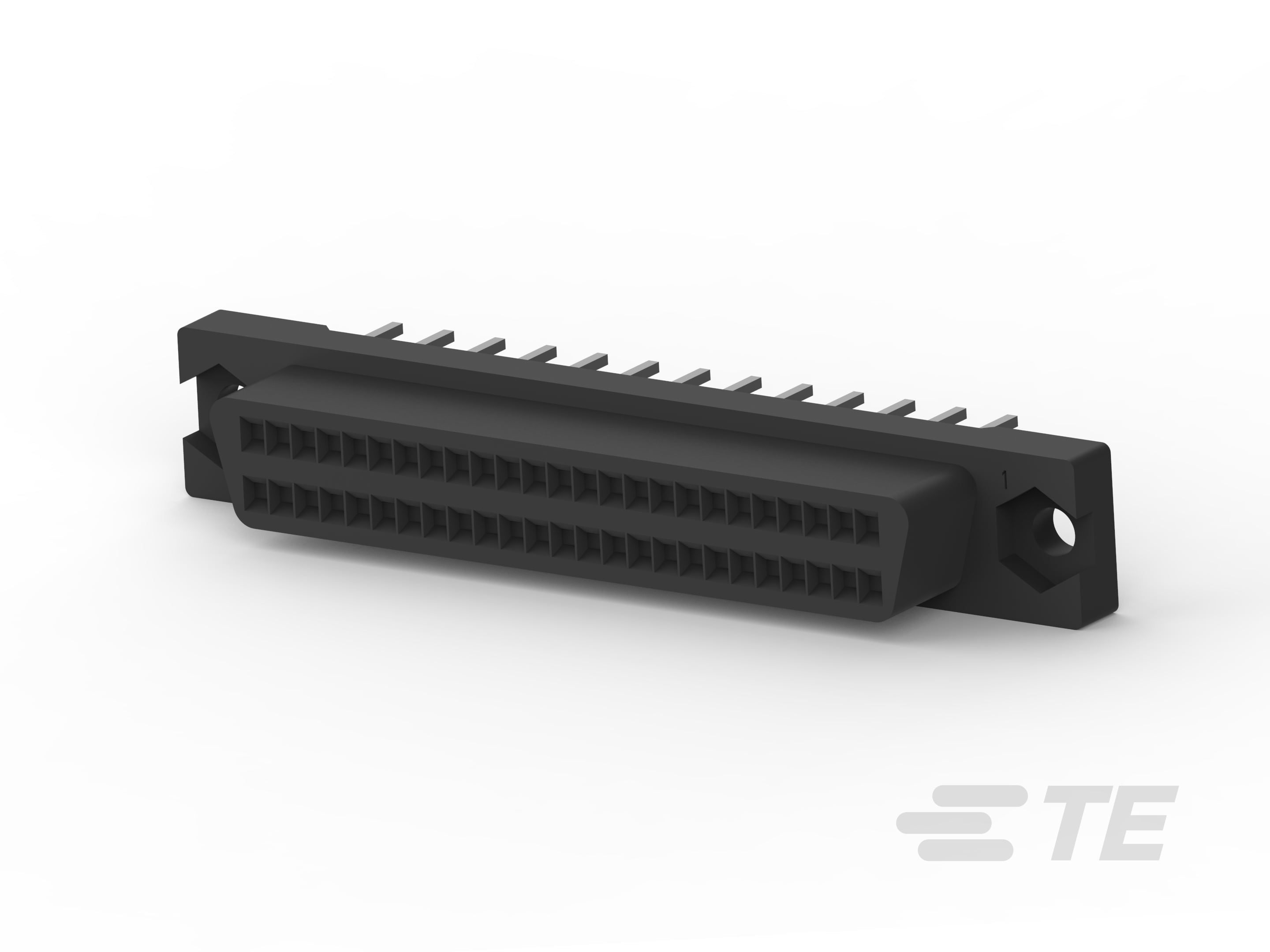

Receptacle, Cable-to-Board, 50 Position, 1.27 mm [.05 in] Centerline, 2 Row, Standard Profile, Vertical, AMPLIMITE 0.50 Series, PCB D-Sub Connectors
5173279-3
Receptacle, Cable-to-Board, 50 Position, 1.27 mm [.05 in] Centerline, 2 Row, Standard Profile, Vertical, AMPLIMITE 0.50 Series, PCB D-Sub Connectors
-
- AMPLIMITE
- AMPLIMITE .50 系列
- TE 内部编号 5173279-3
- TE 内部产品描述 MINI MITE PLUG ASSY 50P (V)
- 所有 AMPLIMITE D-Sub 插座组件：垂直，1.27mm (41)
-
封装方法 : Tray
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
主要产品颜色 : 黑色
-
行间距 : 2.54 mm [ .1 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_5173279-3_O.pdf 英文版本
- 3D_CVM_CVM_5173279-3_O.pdf 3D
- 下载查看 ENG_CVM_CVM_5173279-3_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_5173279-3_O.3d_stp.zip 英文版本
- ENG_CVM_CVM_5173279-3_O.2d_dxf.zip 英文版本
- ENG_CVM_5173279-3_O.2d_dxf.zip 英文版本
- ENG_CVM_5173279-3_O.3d_igs.zip 英文版本
- ENG_CVM_5173279-3_O.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-60036_O.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器系统 : 缆到板
-
连接器和壳体类型 : 母端
-
连接器和端子端接到 : 印刷电路板
-
壳体材料配置 : 全塑料
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 50
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
-
连接器外形 : 标准
接触件特性
-
端子接合区域电镀材料厚度 (µm): .2
-
端子选项 : 已安装
-
端子基材 : 磷青铜
-
PCB 端子端接区域电镀材料 : 镍打底镀锡
-
端子额定电流（最大值） (A): 1
-
端子接触部电镀材料 : 金
端接特性
-
矩形端接柱体和尾部宽度 : .45 mm [ .017 in ]
-
矩形端接柱体和尾部厚度 : .4 mm [ .015 in ]
-
端接柱体和尾部长度 : 3.1 mm [ .122 in ]
机械附件
-
接合对准 : 不带
-
PCB 安装固定类型 : 安装孔
-
接合固定 : 不带
-
PCB 安装固定 : 带有
-
连接器安装类型 : 板安装
-
PCB 安装对准 : 不带
-
安装孔直径 (mm): 2.15
壳体特性
-
中心线（间距） : 1.27 mm [ .05 in ]
-
外壳材料 : PBT
尺寸
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
-
封装数量 : 88
