51494-2

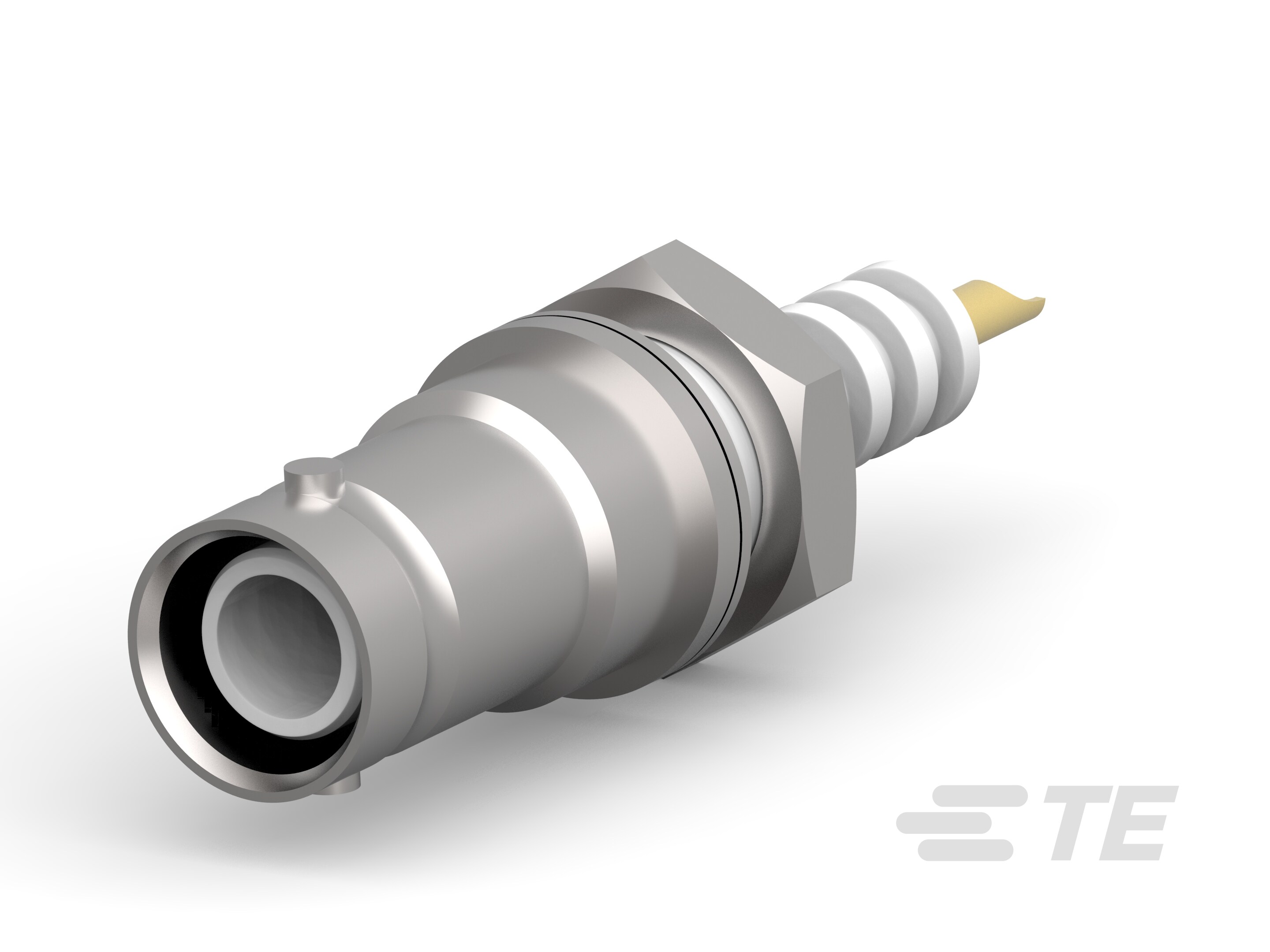

SHV Connector, Jack, Threaded, .3 GHz, Cable-to-Board, 1 Position, Wire & Cable, Panel Mount, -65 – 200 °C [-85 – 392 °F], Solder, Straight, SHV
51494-2
SHV Connector, Jack, Threaded, .3 GHz, Cable-to-Board, 1 Position, Wire & Cable, Panel Mount, -65 – 200 °C [-85 – 392 °F], Solder, Straight, SHV
-
- SHV
- TE 内部编号 51494-2
- TE 内部产品描述 STD HIGH VOLTAGE BLKHD RECEPT
-
射频接口 : SHV
-
射频连接器种类 : 插座
-
射频连接器插接外直径（近似值） : 12.7 mm [ .5 in ]
-
射频连接器耦合机制 : 螺纹
-
工作频率范围 (GHz): .3
文档
产品图纸
- SHV BULKHEAD SOLDER JACK ENG_CD_51494_G1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_51494-2_H.pdf 3D
- 下载查看 ENG_CVM_CVM_51494-2_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_51494-2_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_51494-2_H.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-12012_A.pdf 英文版本
- ENG_SS_108-9024_L.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
射频接口 : SHV
-
射频连接器种类 : 插座
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
主体特性
-
主体材料 : 黄铜
-
主体电镀材料 : 镍
接触件特性
-
射频连接器中心端子底板材料 : 镍
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 黄铜
端接特性
-
线缆端接方法 : 焊接
机械附件
-
射频连接器耦合机制 : 螺纹
-
连接器安装类型 : 面板安装
-
射频端子吸附方法 : 机械
-
制动器 : 不带
壳体特性
-
主体方向 : 直式
尺寸
-
面板厚度（建议值） : 4.75 mm [ .187 in ]
-
射频连接器插接外直径（近似值） : 12.7 mm [ .5 in ]
使用环境
-
工组温度范围 : -65 – 200 °C [ -85 – 392 °F ]
操作/应用
-
工作频率范围 (GHz): .3
包装特性
-
封装方法 : Carton
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
