5145547-1

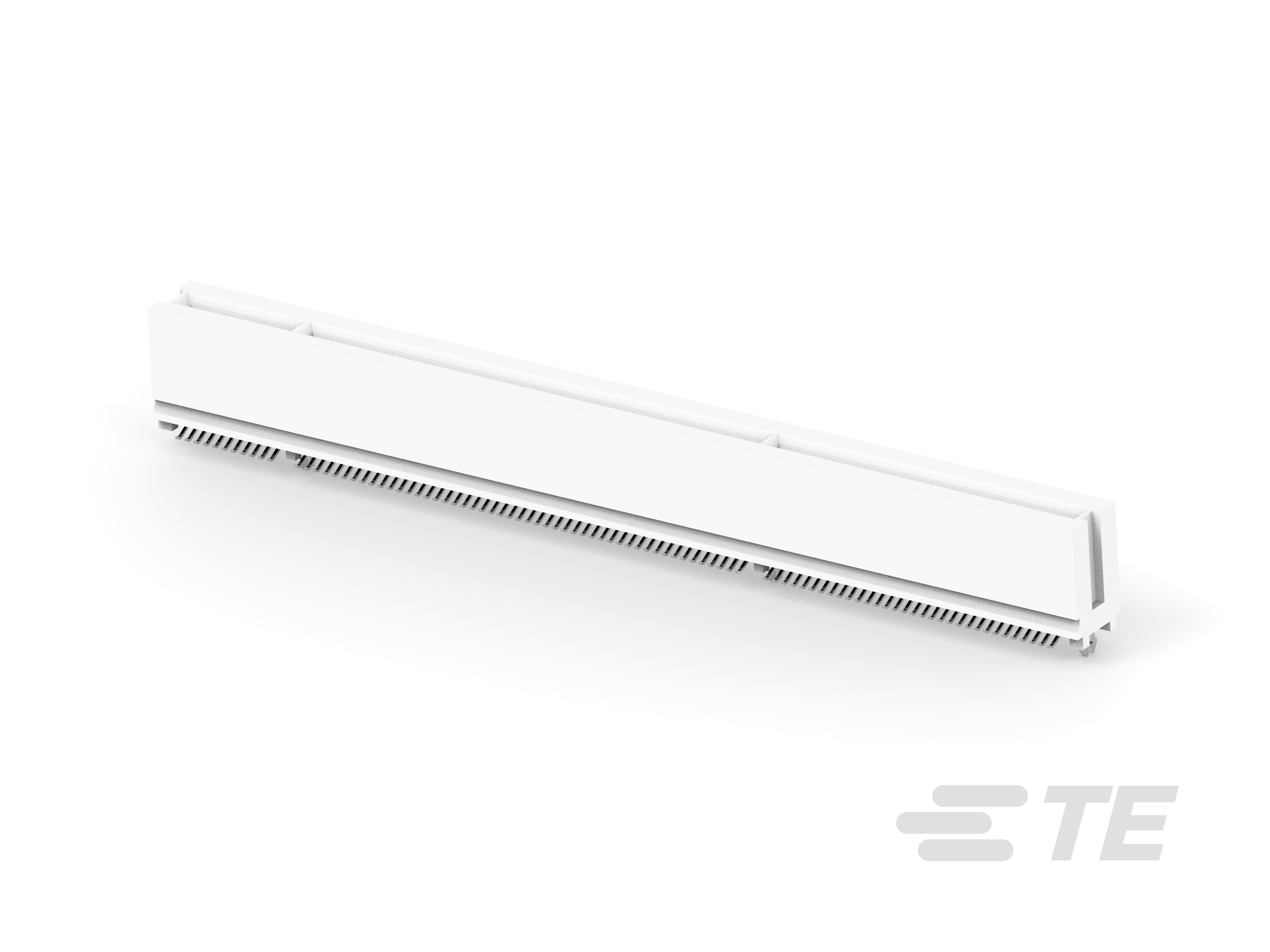

Board-to-Board, 184 Position, 1.27 mm [.05 in] Centerline, 2 Row, Natural, High Temperature Thermoplastic, Receptacle, Standard Edge Connectors
5145547-1
Board-to-Board, 184 Position, 1.27 mm [.05 in] Centerline, 2 Row, Natural, High Temperature Thermoplastic, Receptacle, Standard Edge Connectors
- TE 内部编号 5145547-1
- TE 内部产品描述 CONNECTOR ASSEMBLY, DUAL POSIT
-
连接器系统 : 板对板
-
位数 : 184
-
中心线（间距） : 1.27 mm [ .05 in ]
-
行数 : 2
-
主要产品颜色 : 土黄色
文档
产品图纸
- CONNECTOR ASSEMBLY, 92 DUAL POSITION, .050 SERIES, STANDARD EDGE SURFACE MOUNT 英文版本
- CONNECTOR ASSEMBLY, 92 DUAL POSITION, .050 SERIES, STANDARD EDGE SURFACE MOUNT ENG_CD_5145547_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_5145547-1_O.pdf 英文版本
- 下载查看 ENG_CVM_5145547-1_O.2d_dxf.zip 英文版本
- ENG_CVM_5145547-1_O.3d_igs.zip 英文版本
- ENG_CVM_5145547-1_O.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13148_A.pdf 英文版本
- 产品规格 ENG_SS_108-14034_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
连接器和壳体类型 : 母端
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 184
-
行数 : 2
-
PCB 安装方向 : 垂直
电气特征
-
工作电压 (VAC): 203
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): .5
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 1.27 mm [ .05 in ]
-
外壳材料 : 高温热塑塑料
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
