5120534-1

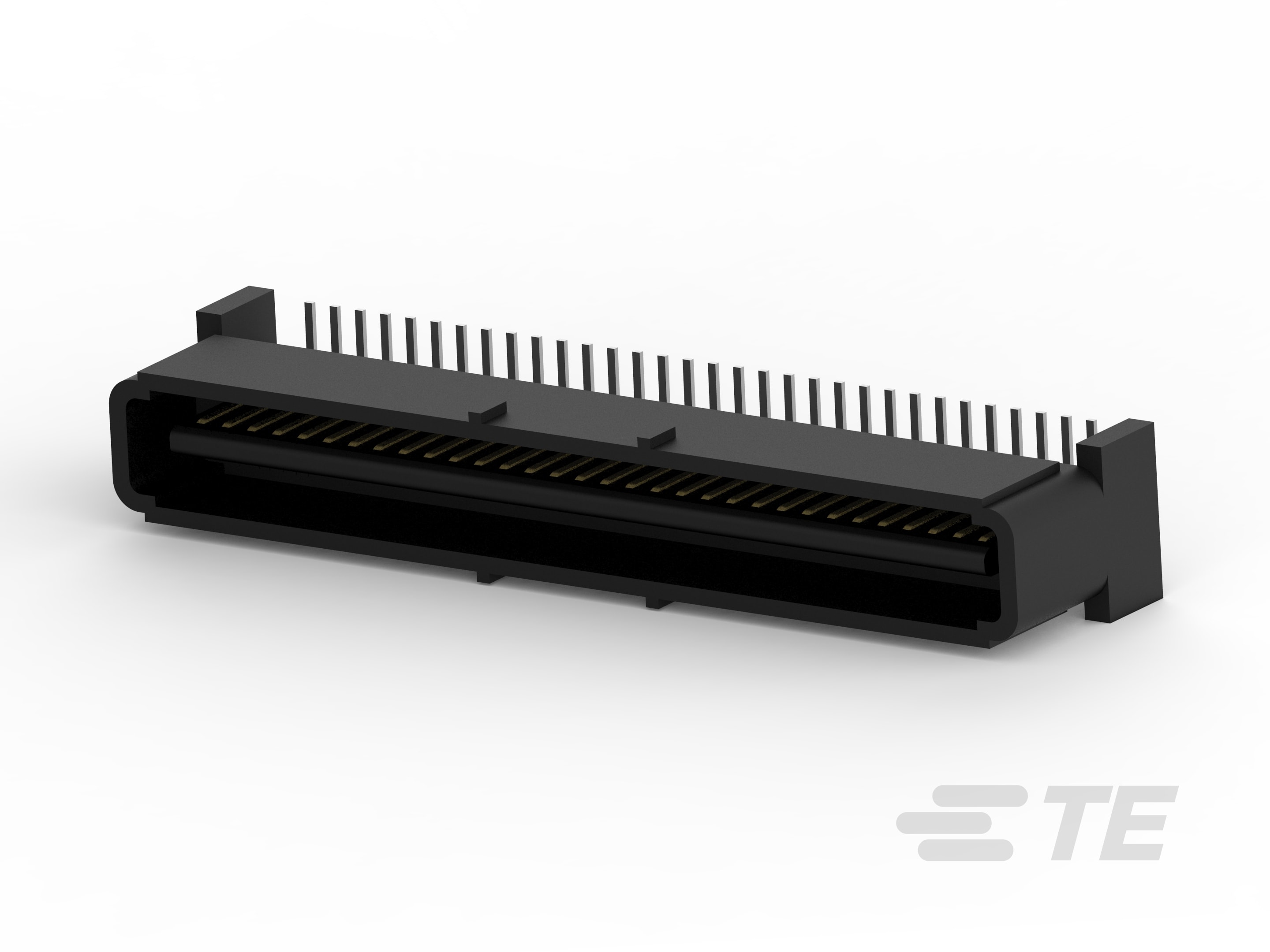

PCB Mount Header, Vertical, Board-to-Board, 64 Position, 1 mm [.039 in] Centerline, Fully Shrouded, Gold, Surface Mount, Signal, Black, Free Height
5120534-1
PCB Mount Header, Vertical, Board-to-Board, 64 Position, 1 mm [.039 in] Centerline, Fully Shrouded, Gold, Surface Mount, Signal, Black, Free Height
-
- 自由高度
- TE 内部编号 5120534-1
- TE 内部产品描述 1FHP,64,30A/S,N,C,S10,12,13,15
- 所有 自由高度插头连接器：板对板，垂直，64，1mm (39)
-
封装方法 : 卷带包装
-
工作温度范围 : -55 – 110 °C [ -67 – 230 °F ]
-
主要产品颜色 : 黑色
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
文档
产品图纸
- PLUG ASSY, W/COVER 1.0mm FH(IEEE1386) CONNECTOR ENG_CD_5120534_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_5120534-1_A.pdf 英文版本
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_5120534-1_A.2d_dxf.zip 英文版本
- ENG_CVM_5120534-1_A.3d_igs.zip 英文版本
- ENG_CVM_5120534-1_A.3d_stp.zip 英文版本
数据表/目录页
- Fine Pitch Stacking Connectors - 1.0mm Free Height (FH) (IEEE 1386) Connectors ENG_CS_889092_1.0mm_FH_Conn_0906.pdf 英文版本
- Stacking Connectors Quick Reference Guide (English) ENG_DS_2-1773454-6_0221.pdf 英文版本
- Solutions for AdvancedTCA, AdvancedTCA 300, MicroTCA, and AdvancedMC Standards Datasheet 3-1773445-8 ENG_DS_3-1773445-8_0707.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-25045_D.pdf 英文版本
- 产品规格 ENG_SS_108-2246_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
可密封 : 否
-
PCB 连接器组件类型 : PCB 安装接头
-
连接器和端子端接到 : 印刷电路板
结构特性
-
列数 : 32
-
位数 : 64
-
PCB 安装方向 : 垂直
-
可堆叠 : 是
-
板对板配置 : 平行
电气特征
-
绝缘电阻 (MΩ): 2
-
工作电压 (VAC): 250
信号特征
-
差分信号 : 是
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子接合区域电镀材料厚度 : .76 µm [ 29.92 µin ]
-
对接公端宽度 : .63 mm [ .024 in ]
-
端子接触部长度 : 4.27 mm [ .168 in ]
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
对接公端厚度 : .2 mm [ .008 in ]
-
端子接触部电镀材料 : 金
-
端子基材 : 磷青铜
-
端子布局 : 直插式
-
端子形状和构造 : 单梁
-
PCB 端子端接区域电镀材料 : 锡
-
端子额定电流（最大值） (A): 1
-
端子类型 : 插针
端接特性
-
矩形端接柱体和尾部厚度 : .2 mm [ .008 in ]
-
矩形端接柱体和尾部宽度 : .3 mm [ .012 in ]
机械附件
-
PCB 安装固定类型 : 无
-
接合固定 : 不带
-
PCB 安装固定 : 不带
-
接合对准类型 : 无
-
PCB 安装对准 : 不带
-
接合对准 : 不带
-
PCB 安装对准类型 : 定位柱
壳体特性
-
中心线（间距） : 1 mm [ .039 in ]
-
接合入口位置 : 顶部
-
外壳材料 : 热塑性
尺寸
-
连接器长度 : 34.22 mm [ 1.347 in ]
-
堆叠高度 (mm): 10, 12, 13, 15
-
堆叠高度 (in): .591
-
连接器宽度 : 3.81 mm [ 150 in ]
-
连接器高度 : 8.38 mm [ .329 in ]
使用环境
-
工作温度范围 : -55 – 110 °C [ -67 – 230 °F ]
操作/应用
-
电路应用 : Signal
-
装配工艺特点 : 拾放盖
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
工业标准 : IEEE 1386
-
与已批准的标准产品兼容 : UL E28476, CSA LR7189
-
与机构/标准产品兼容 : UL, CSA
-
UL 等级 : 已认证
包装特性
-
封装方法 : 卷带包装
-
封装数量 : 400
