50840-1

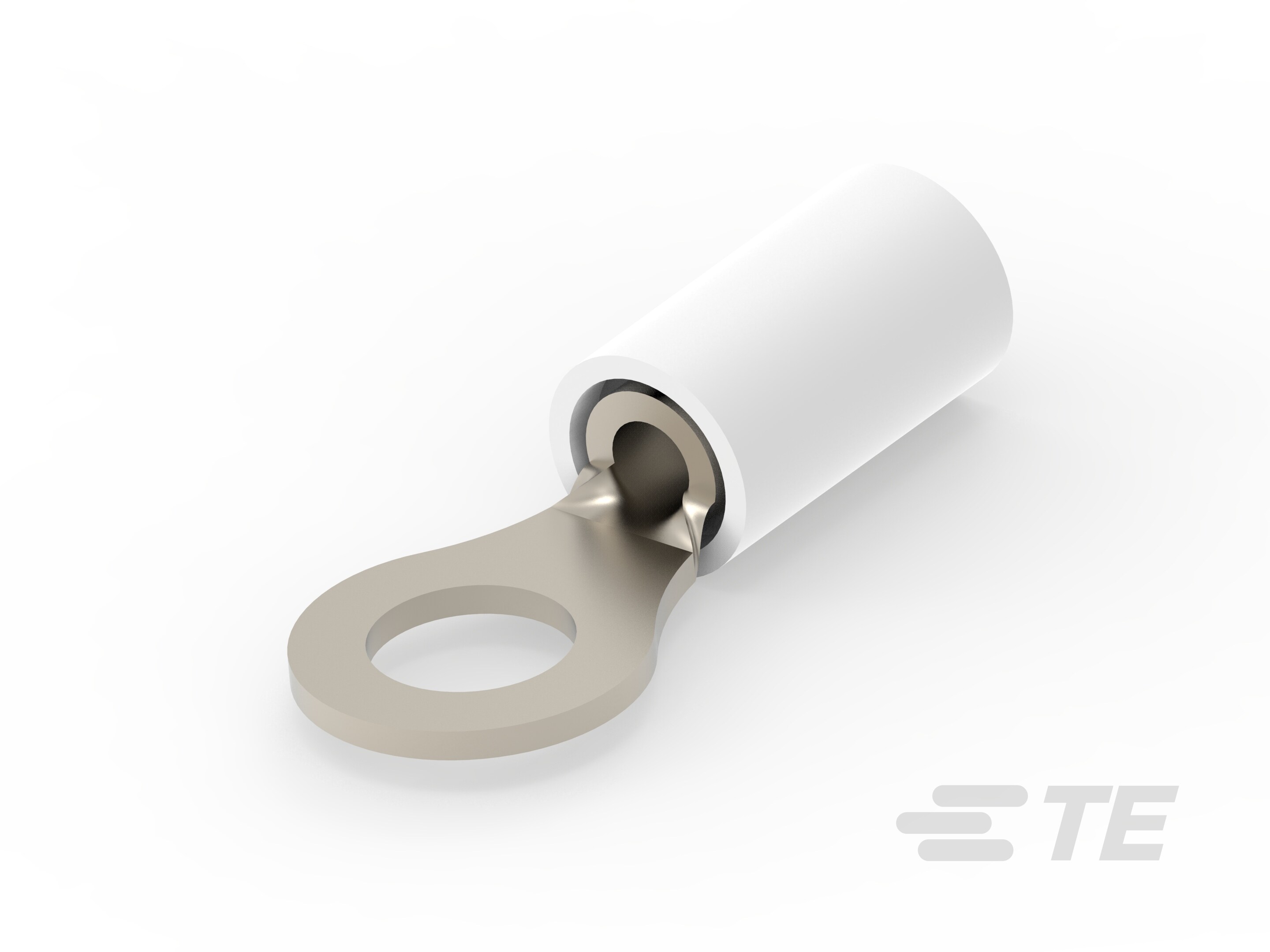

Closed Ring Tongue Terminal, 14 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, STRATO-THERM
50840-1
Closed Ring Tongue Terminal, 14 AWG, #10 Stud, 5 mm [.197 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, STRATO-THERM
-
- STRATO-THERM
- TE 内部编号 50840-1
- TE 内部产品描述 TERMINAL,PIDG PTFE R 14 10
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 14
-
线径 (mm²): 2 – 2.15
-
线径 (CMA): 4234
-
螺钉尺寸 : 10
文档
产品图纸
- TERMINAL, RING TONGUE, PIDG, STRATO-THERM, WIRE SIZE: 14 AWG ENG_CD_50840_K.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_50840-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_50840-1_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_50840-1_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_50840-1_G.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2162_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 10
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
电气特征
-
额定电压 (V): 300
主体特性
-
产品重量 (g): 1.209
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 镍
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 14
-
线径 (mm²): 2 – 2.15
-
线径 (CMA): 4234
-
螺钉直径 : 5 mm [ .197 in ]
-
舌厚 : .79 mm [ .031 in ]
-
产品长度 : 21.8 mm [ .859 in ]
-
兼容的绝缘直径（最大值） : 3.81 mm [ .15 in ]
-
兼容的绝缘直径范围 : 2.03 – 3.81 mm [ .08 – .15 in ]
使用环境
-
绝缘选项 : 部分绝缘
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
