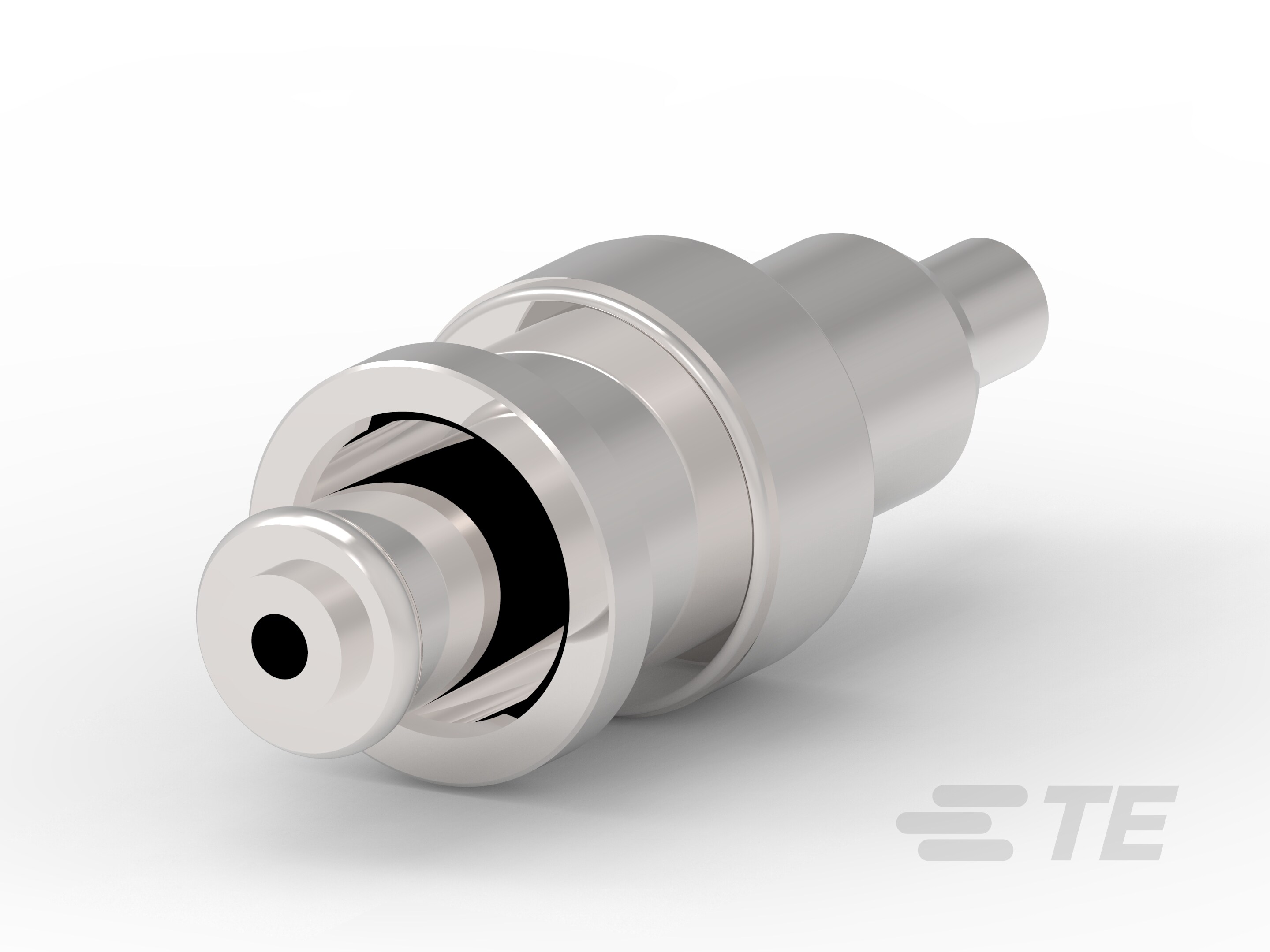

5051426-8
SHV Connector, Plug, Bayonet, .3 GHz, Cable-to-Board, 1 Position, Sealable, Wire & Cable, Cable Mount (Free-Hanging), -55 – 155 °C [-67 – 311 °F]
5051426-8
SHV Connector, Plug, Bayonet, .3 GHz, Cable-to-Board, 1 Position, Sealable, Wire & Cable, Cable Mount (Free-Hanging), -55 – 155 °C [-67 – 311 °F]
- TE 内部编号 5051426-8
- TE 内部产品描述 SHV Plug Str Crimp RG-174, RG-188
- 别名 ID CB4962-000 AMP-0-5051426-8
-
射频接口 : SHV
-
射频连接器种类 : 插头
-
射频连接器插接外直径（近似值） : 14.43 mm [ .568 in ]
-
与射频电缆类型兼容 : RG 174, RG 188, RG 188A, RG 316
-
射频连接器耦合机制 : 卡口
文档
产品图纸
- CONNECTOR, COAXIAL, PLUG, SERIES SHV ENG_CD_5051426_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_5051426-8_A1.pdf 英文版本
- 下载查看 ENG_CVM_5051426-8_A1.2d_dxf.zip 英文版本
- ENG_CVM_5051426-8_A1.3d_igs.zip 英文版本
- ENG_CVM_5051426-8_A1.3d_stp.zip 英文版本
数据表/目录页
- rf-connectors-product-refresh-phase-2 ENG_DS_rf-connectors-product-refresh-phase_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器密封件和插头类型 : 密封圈
-
射频接口 : SHV
-
射频连接器种类 : 插头
-
与射频电缆类型兼容 : RG 174, RG 188, RG 188A, RG 316
-
连接器系统 : 缆到板
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
主体特性
-
电缆连接器方向 : 直式
-
主体材料 : 黄铜
-
主体材料表面涂层 : 亮光
-
主体电镀材料 : 镍
接触件特性
-
射频连接器中心端子底板材料 : 镍
-
压接类型 : 双压接
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 铍铜合金
端接特性
-
线缆端接方法 : 压接
机械附件
-
射频连接器耦合机制 : 卡口
-
连接器安装类型 : 电缆安装（自由悬挂）
-
射频端子吸附方法 : 机械
-
制动器 : 带有
尺寸
-
射频连接器插接外直径（近似值） : 14.43 mm [ .568 in ]
使用环境
-
工组温度范围 : -55 – 155 °C [ -67 – 311 °F ]
操作/应用
-
工作频率 (GHz): .3
包装特性
-
封装方法 : Carton
其他
-
电介质材料 : PTFE
