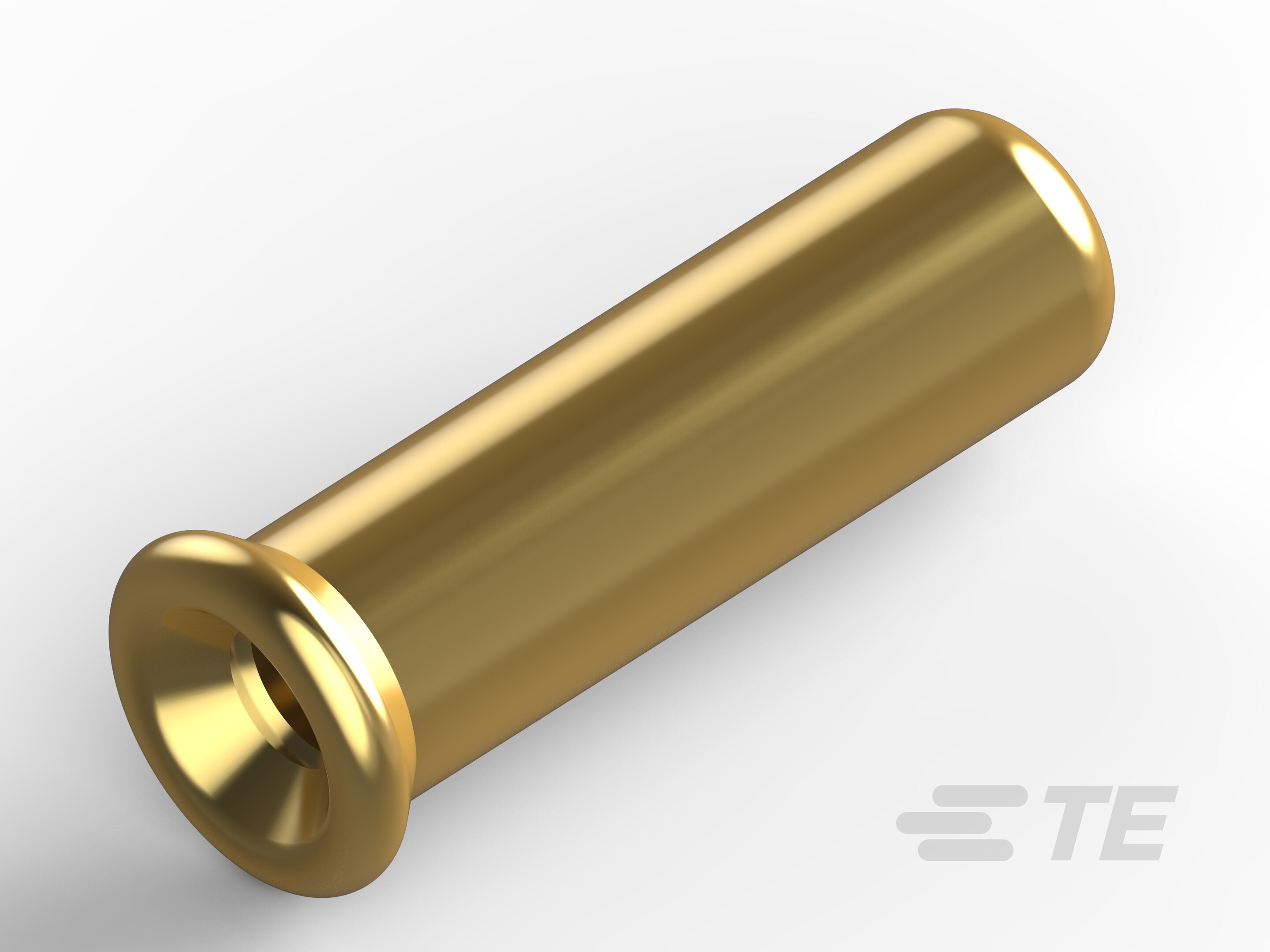

50462-6
Socket Length 4.52 mm [.178 in], PCB Hole Diameter 1.32 mm [.052 in], Closed Bottom, .081 – .326 mm² Wire Size, 28 – 22 AWG Wire Size, Pin Sockets
50462-6
Socket Length 4.52 mm [.178 in], PCB Hole Diameter 1.32 mm [.052 in], Closed Bottom, .081 – .326 mm² Wire Size, 28 – 22 AWG Wire Size, Pin Sockets
- TE 内部编号 50462-6
- TE 内部产品描述 SOCKET,MIN-SPR AU SER-2
- 所有 Miniature Spring Sockets: Closed Bottom, Beryllium Copper, 4A (13)
-
封装方法 : Bag, 零散零件
-
工作温度范围 : -65 – 125 °C [ -85 – 257 °F ]
-
PCB 厚度（建议） : .79 – 3.18 mm [ .031 – .125 in ]
-
端子接合区域电镀材料厚度 : 30 µm [ 30 µin ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_50462-6_AG1.pdf 英文版本
- 下载查看 ENG_CVM_50462-6_AG1.3d_igs.zip 英文版本
- ENG_CVM_50462-6_AG1.3d_stp.zip 英文版本
- ENG_CVM_50462-6_AG1.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13152_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
插座套管种类 : 闭合底部
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
套管材料 : 铜
-
套管电镀材料 : 镍打底镀金
接触件特性
-
端子接合区域电镀材料厚度 : 30 µm [ 30 µin ]
-
接触弹簧电镀厚度 : .76 µm [ 30 µin ]
-
端子基材 : 铍铜合金
-
端子额定电流（最大值） (A): 4
-
接触弹簧电镀材料 : 金
端接特性
-
插入法 : 手动/半自动
-
线缆端接方法 : 焊接
尺寸
-
PCB 厚度（建议） : .79 – 3.18 mm [ .031 – .125 in ]
-
PCB 孔直径 : 1.32 mm [ .052 in ]
-
接合插针直径范围 : .36 – .66 mm [ .014 – .026 in ]
-
插座长度 : 4.52 mm [ .178 in ]
-
线径 (AWG): 28 – 22
-
线径 (mm²): .081 – .326
使用环境
-
工作温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
-
焊接工艺特性 : 无
包装特性
-
封装方法 : Bag, 零散零件
-
封装数量 : 2000
其他
-
弹簧材料 : 铍铜合金
