504255-E

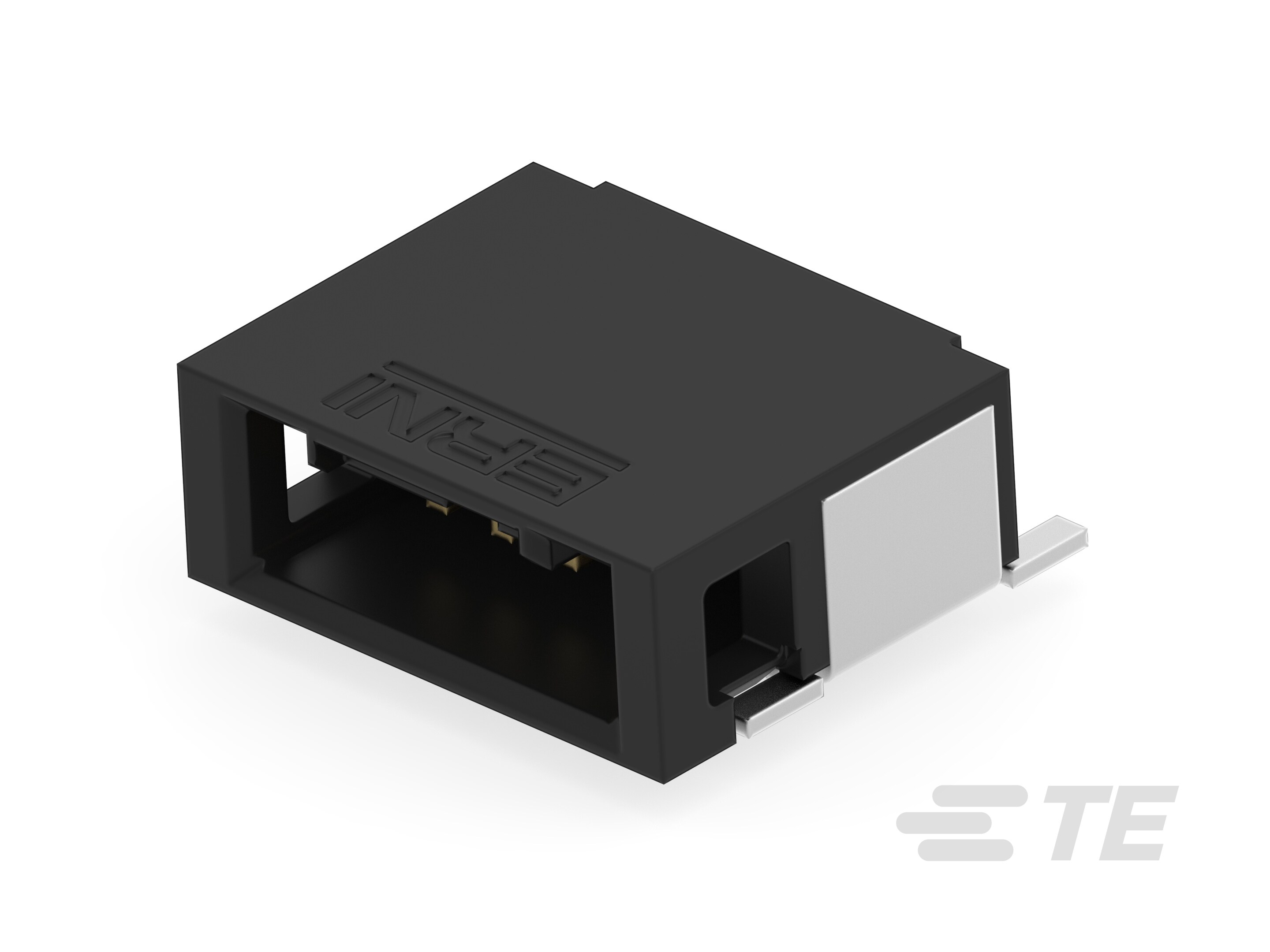

PCB Mount Header, Right Angle, Board-to-Board, 4 Position, 1.27 mm [.05 in] Centerline, Fully Shrouded, Gold (Au), Surface Mount, ERNI MicroBridge
504255-E
PCB Mount Header, Right Angle, Board-to-Board, 4 Position, 1.27 mm [.05 in] Centerline, Fully Shrouded, Gold (Au), Surface Mount, ERNI MicroBridge
-
- ERNI
- ERNI MicroBridge
- TE 内部编号 504255-E
- TE 内部产品描述 MCBA 4 M * SMD 137 * 176 * GURT * J 2 50
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 直角
-
连接器系统 : 板对板
-
位数 : 4
-
行数 : 1
文档
产品图纸
- ERNI-MicroBridge;Male Angeled;SMT 04-pin GER_CD_504254-E-C_D1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_504255-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_504255-E_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_504255-E_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_504255-E_1.3d_igs.zip 英文版本
数据表/目录页
- Datasheet - ERNI MicroBridge Automotive Applications ENG_DS_erni-microbridge-automotive-applications_2407.pdf 英文版本
产品规格
- 108-161172 MicroBridge IDC SMT ENG_SS_108-161172_A2.pdf 英文版本
- ENG_SS_501_94928_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
可堆叠 : 否
-
连接器端子负载状态 : 满载
-
装载位置数量 : 4
-
列数 : 4
-
PCB 安装方向 : 直角
-
位数 : 4
-
行数 : 1
电气特征
-
接触电阻 (mΩ): 5
-
绝缘电阻 (MΩ): 100
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子接触部长度 : 3.5 mm [ .138 in ]
-
端子布局 : 直插式
-
端子形状和构造 : 矩形
-
PCB 端子端接区域电镀材料厚度 : 4 – 6 µm [ 157.48 – 236.22 µin ]
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 9
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装对准类型 : 定位柱
-
接合对准类型 : 极化凹槽
-
PCB 安装固定类型 : 固定卡扣/柱
-
安装校准特征长度 : .75 mm [ .029 in ]
-
接合固定类型 : 锁定
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
外壳材料 : LCP
-
接合入口位置 : 侧
-
中心线（间距） : 1.27 mm [ .05 in ]
尺寸
-
连接器长度 (mm): 9.41
-
连接器高度 (mm): 3.5
-
连接器宽度 (mm): 8.8
使用环境
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与机构/标准产品兼容 : DIN, UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 卷带包装
