5-963860-2

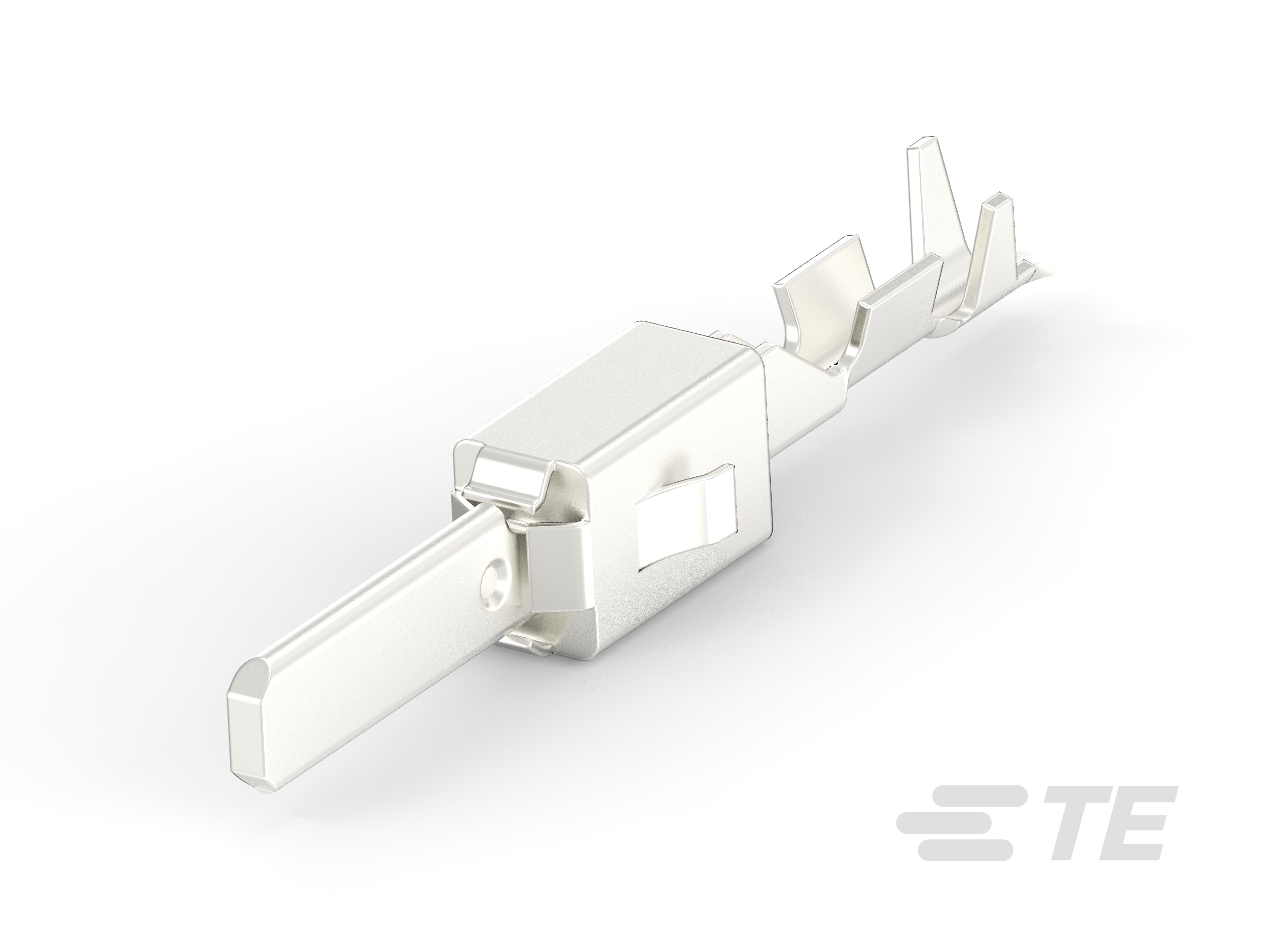

Tab Terminal, 24 – 20 AWG, .2 – .5 mm² Wire, 2.8 mm [.11 in] Tab Width, Silver (Ag), .8 mm [.031 in] Tab Thickness, Unsealed, Junior Power Timer
5-963860-2
Tab Terminal, 24 – 20 AWG, .2 – .5 mm² Wire, 2.8 mm [.11 in] Tab Width, Silver (Ag), .8 mm [.031 in] Tab Thickness, Unsealed, Junior Power Timer
-
- AMP
- 初级电源定时器
- TE 内部编号 5-963860-2
- TE 内部产品描述 TAB 2.8x0.8 CONTACT CS SRC Ag
-
端子类型 : 公端
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .5
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 银 (Ag)
文档
产品图纸
- PRODUCT GROUP DRAWING FOR TAB 2.8x0.8 Produktgruppenzeichnung fuer ENG_CD_1355052_A18.pdf 英文版本
- TAB 2.8 x 0.8 Flachstecker 2.8 x 0.8 ENG_CD_963860_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-963860-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_5-963860-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-963860-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-963860-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18051_L1.pdf 英文版本
- 产品规格 S_108-18063_B.tif 英文版本
- S_108-18063_B.pdf 英文版本
Product And Material Test Reports
- Tab 2.8 x 0.8 - 3 Serrations ENG_PMTR_AUT-PE-2200031OR01-A_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
导线端子端接区域电镀材料 : 银
-
端子制造 : 冲压成形
-
端子大小 : 2.8mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 30
-
端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 银 (Ag)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.15 – 1.6 mm [ .045 – .063 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .5
-
线径查找 (mm²): .2 | .25 | .3 | .4 | .5
-
线径查找 (AWG): 20 | 21 | 22 | 23 | 24
-
公端长度 : 25.5 mm [ 1 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 140 °C [ 284 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
符合自动化指南 : 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
其他
-
端子传导 : 25 – 40 A（正常功率）
