5-929008-2

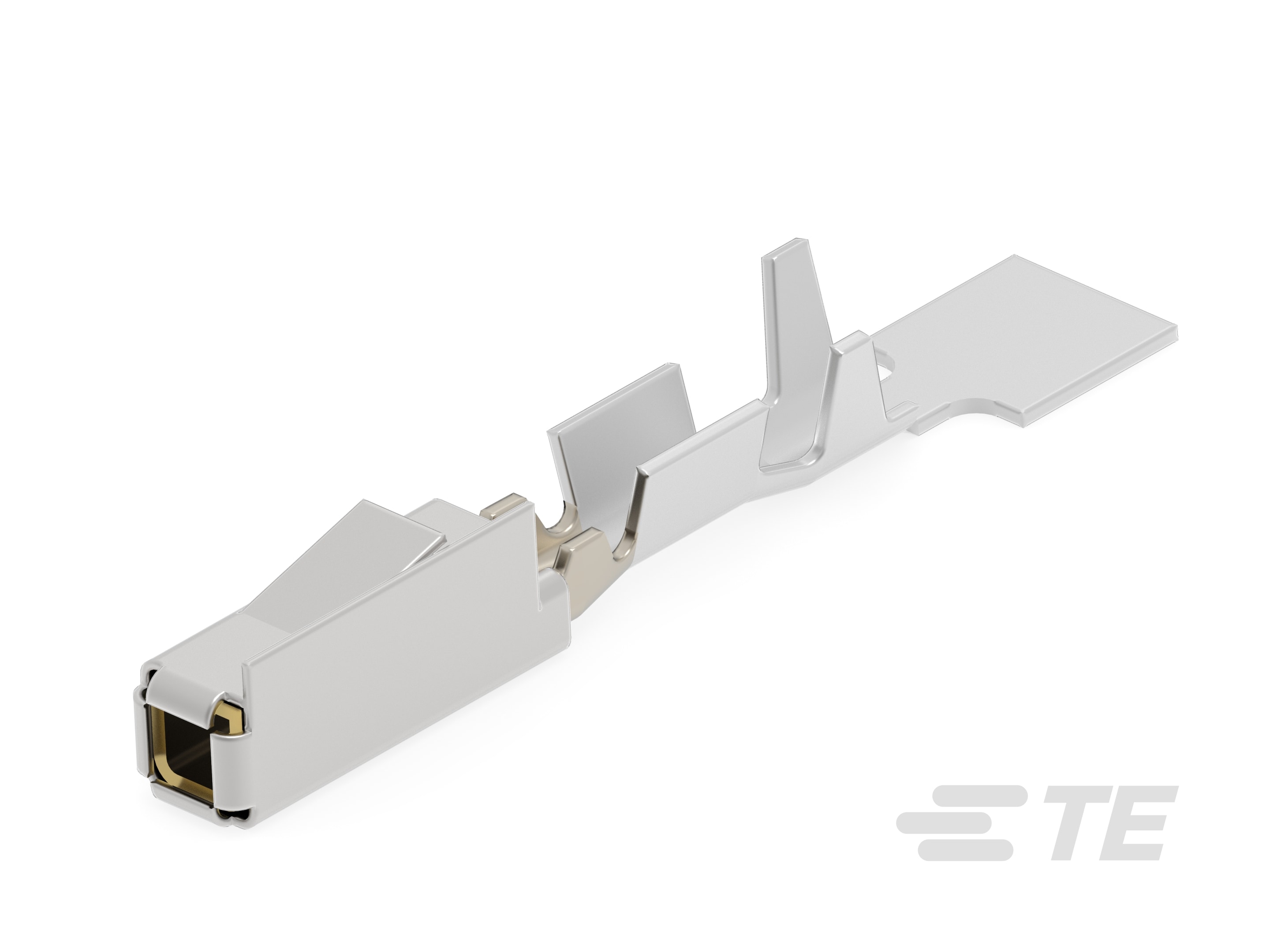

Receptacle Terminal, 22 – 20 AWG, .35 – .5 mm² Wire, 1 mm [.04 in] Tab Width, Gold (Au), Unsealed, Terminates To Wire, AMP Auto Squib Products
5-929008-2
Receptacle Terminal, 22 – 20 AWG, .35 – .5 mm² Wire, 1 mm [.04 in] Tab Width, Gold (Au), Unsealed, Terminates To Wire, AMP Auto Squib Products
-
- MQS
- AMP 自动爆管产品
- TE 内部编号 5-929008-2
- TE 内部产品描述 MQS1MM BU-KONT 90GR
-
端子类型 : 母端
-
线径 (AWG): 22 – 20
-
线径 (mm²): .35 – .5
-
对接公端宽度 : 1 mm [ .04 in ]
-
接触面电镀 : 金 (Au)
文档
产品图纸
- Micro Quadlok System DIA. 1mm Tabellenzeichnung Buchsenkontakt ENG_CD_1355984_B5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-929008-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_5-929008-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-929008-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-929008-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18231-1_C.pdf 英文版本
- ENG_SS_114-18022-20_L.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
导线端子端接区域电镀材料 : 金
-
端子制造 : 冲压成形
-
端子大小 : 1mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 7.5
-
端子类型 : 母端
-
对接公端宽度 : 1 mm [ .04 in ]
-
接触面电镀 : 金 (Au)
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.2 – 1.6 mm [ .047 – .063 in ]
-
线径 (AWG): 22 – 20
-
线径 (mm²): .35 – .5
-
线径查找 (mm²): .35 | .4 | .5
-
线径查找 (AWG): 20 | 21 | 22
-
公端长度 : 14.7 mm [ .58 in ]
使用环境
-
工作温度（最大值） : 140 °C [ 284 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : LV214
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
