5-747912-4

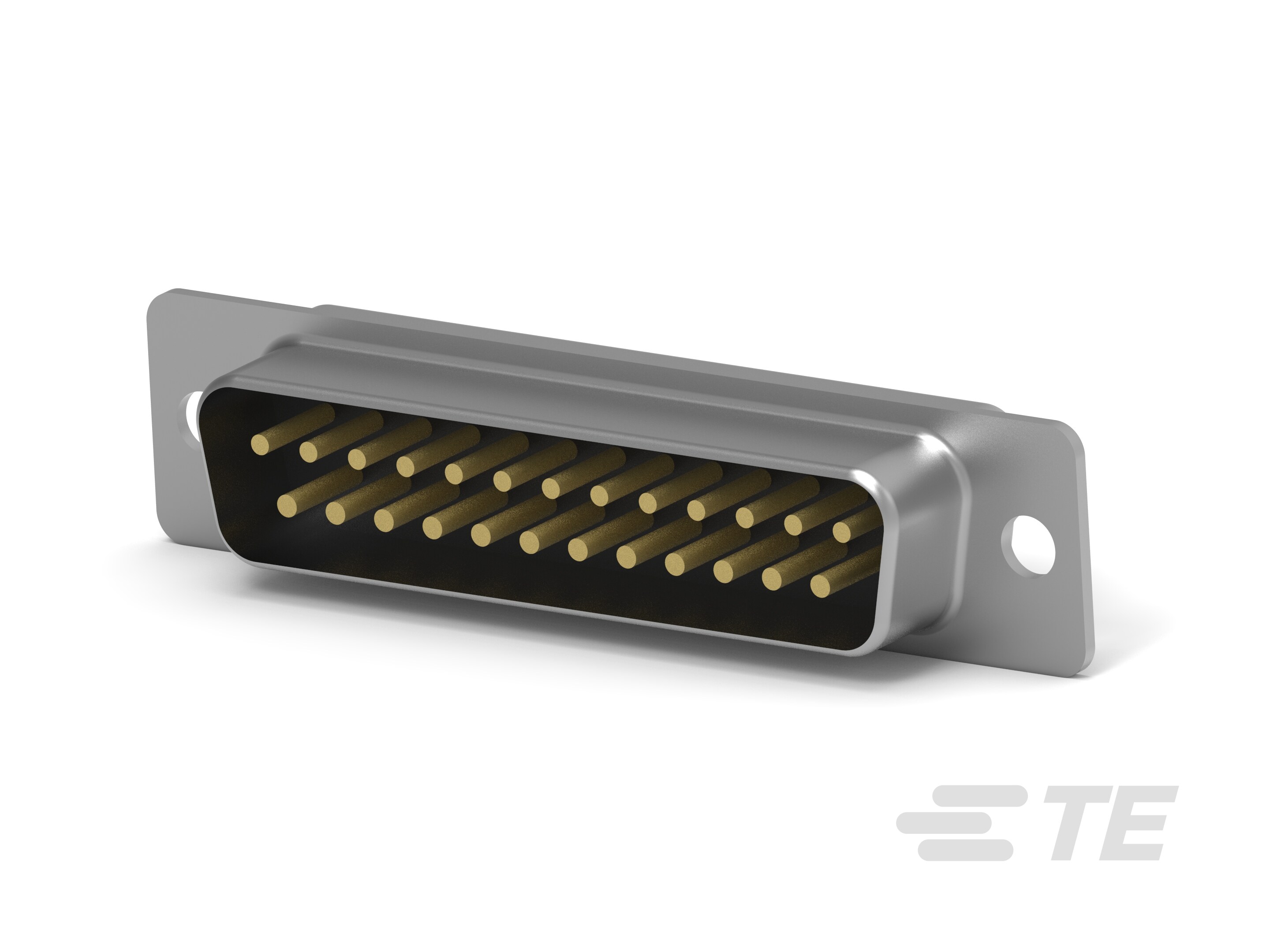

25 Position D-Shaped Connector, Plug, Wire-to-Panel, Panel Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Wire & Cable, Signal
5-747912-4
25 Position D-Shaped Connector, Plug, Wire-to-Panel, Panel Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Wire & Cable, Signal
-
- AMPLIMITE
- TE 内部编号 5-747912-4
- TE 内部产品描述 25 PLUG SOLDER CUP STD DUPL, R
-
位数 : 25
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板
-
连接器安装类型 : 面板安装
-
连接器壳体尺寸 : 3
文档
产品图纸
- PLUG ASSEMBLY, SOLDER CUP, SIZE 3, 25 POSN, HD-20, AMPLIMITE ENG_CD_747912_Y.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-747912-4_U_c-5-747912-4-u-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_5-747912-4_U_c-5-747912-4-u.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-747912-4_U_c-5-747912-4-u.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-747912-4_U_c-5-747912-4-u.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-40031_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-9193_D.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6233_1088108_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板
-
连接器壳体尺寸 : 3
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 25
主体特性
-
主要产品颜色 : 黑色
-
外壳电镀材料 : 镍打底镀锡
接触件特性
-
端子接合区域电镀材料厚度 (µm): .02
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 黄铜
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
-
端子类型 : 插针
-
端子大小 : 尺寸 20
-
端子额定电流（最大值） (A): 3
-
端子选项 : 已安装
端接特性
-
线缆端接方法 : 焊杯
机械附件
-
连接器安装类型 : 面板安装
-
接合固定 : 带有
-
接合固定类型 : 箝紧螺母，4-40 UNC
壳体特性
-
外壳材料 : 钢
-
中心线（间距） : 2.77 mm [ .109 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
