5-745288-8

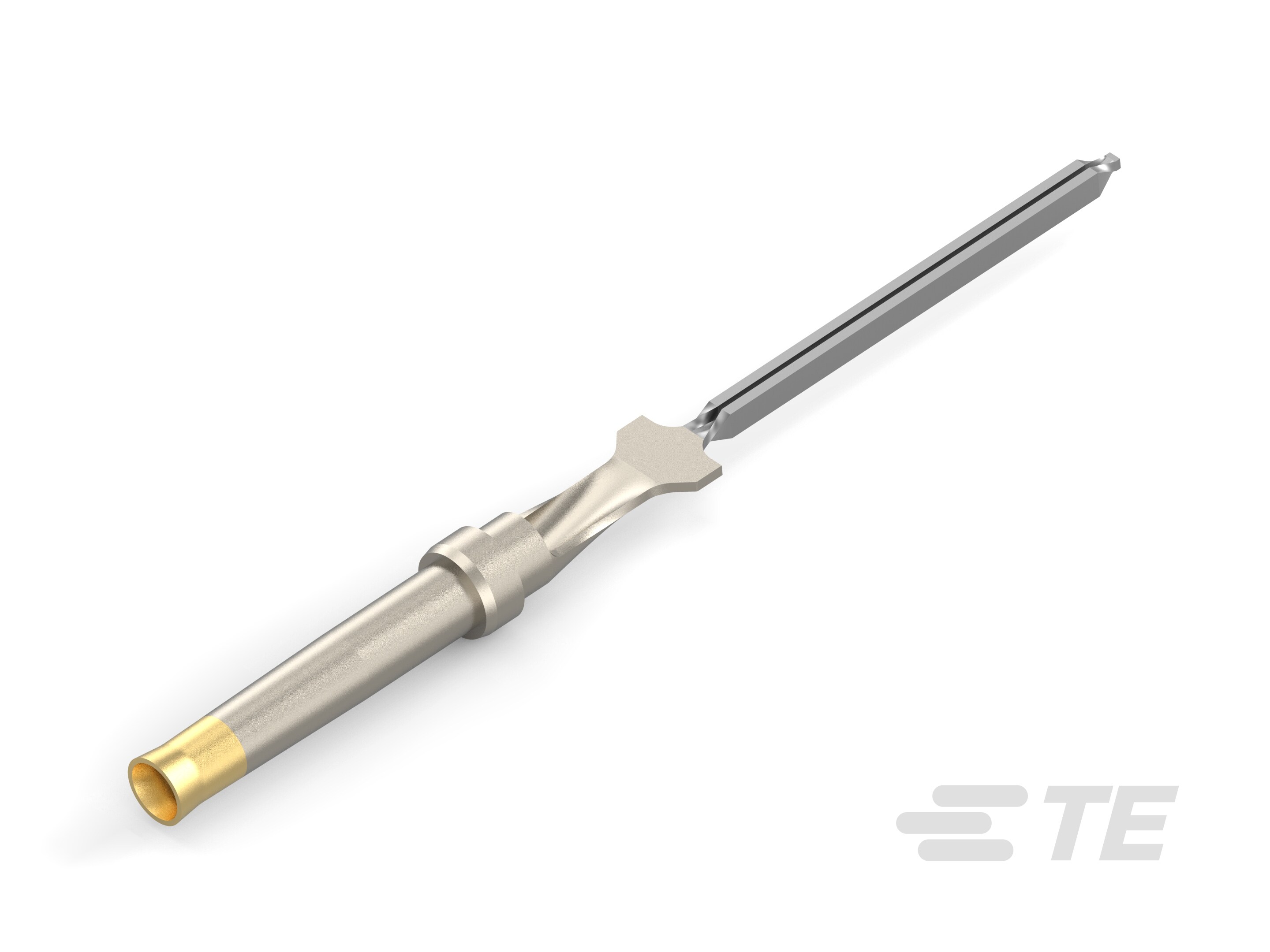

Gold (Au), Socket Contact, Snap-In Contact Retention, Size 20, Solder, Phosphor Bronze, Signal, -55 – 105 °C [-67 – 221 °F], AMPLIMITE HDP
5-745288-8
Gold (Au), Socket Contact, Snap-In Contact Retention, Size 20, Solder, Phosphor Bronze, Signal, -55 – 105 °C [-67 – 221 °F], AMPLIMITE HDP
-
- AMPLIMITE
- AMPLIMITE HDP
- TE 内部编号 5-745288-8
- TE 内部产品描述 20 DF SKT CONTACT DUPLEX/LP
- 所有 D-Sub 连接器端子：插座，CuSn4，方柱，信号，20 号 (4)
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位器类型 : 卡口
-
端子大小 : 尺寸 20
-
线缆端接方法 : 焊接
文档
产品图纸
- SOCKET CONTACT, SIZE 20 DF, AMPLIMITE ENG_CD_745288_M.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-745288-8_AP.pdf 3D
- 下载查看 ENG_CVM_CVM_5-745288-8_AP.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-745288-8_AP.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-745288-8_AP.3d_stp.zip 英文版本
数据表/目录页
- AMPLIMITE Subminiature D Connectors - Cable Connectors ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英文版本
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 (µin): 30
-
PCB 端子端接区域电镀材料 : 锡
-
端子底板材料 : 镍
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
端子大小 : 尺寸 20
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 3.1
端接特性
-
端接柱体和尾部长度 : 10.85 mm [ .427 in ]
-
线缆端接方法 : 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 不带
-
壳体内的端子定位器类型 : 卡口
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件
