5-520532-1

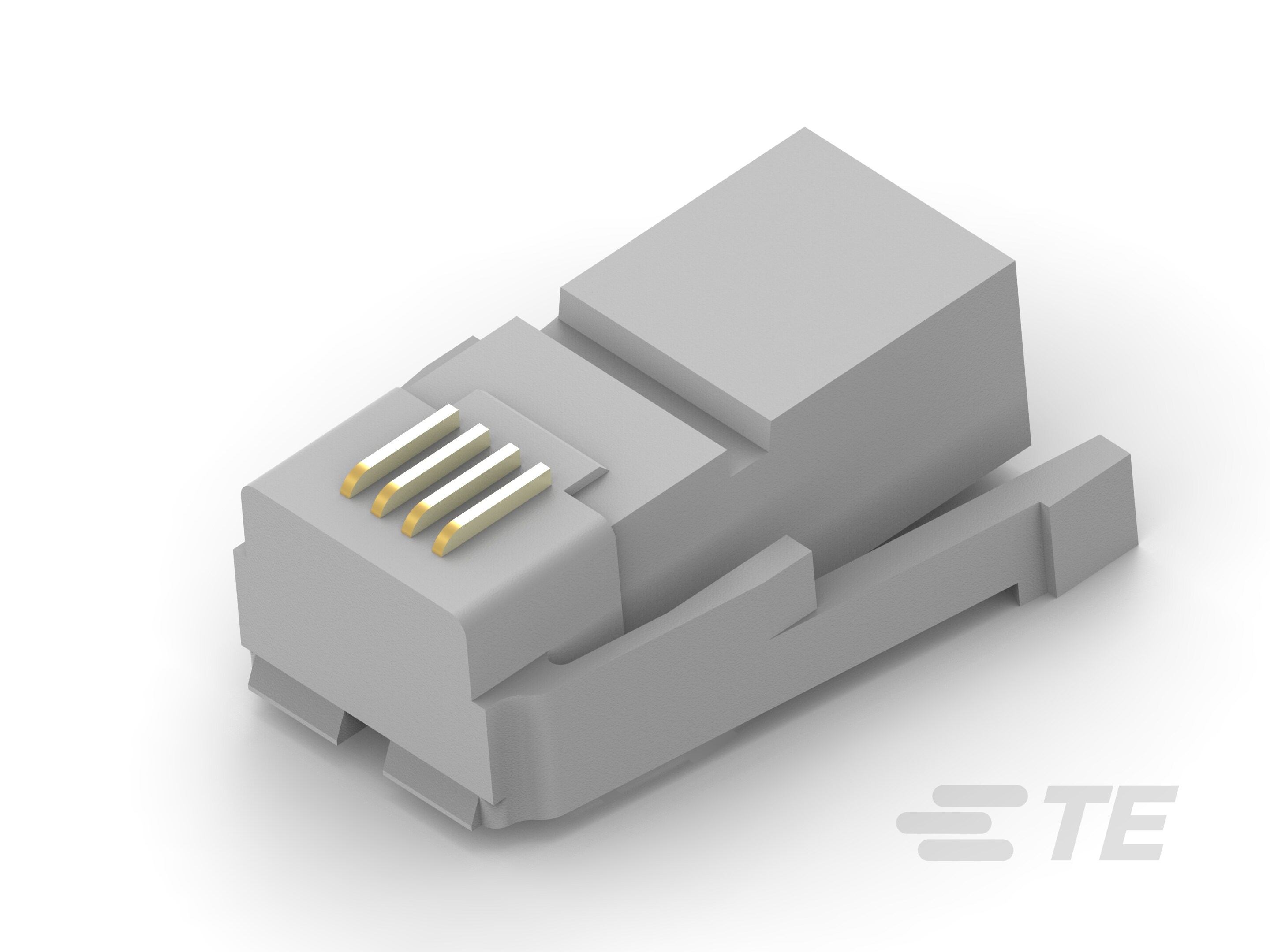

4 Position, SDL Plug, Cable-to-Board, 26 AWG / 28 AWG, .08 – .09 mm² / .12 – .15 mm² / .129 mm² Wire, Round Jacketed Cable

4 SDL RND PLUG ASSY 36 SERIES-5-520532-1

5-520532-1

4 Position, SDL Plug, Cable-to-Board, 26 AWG / 28 AWG, .08 – .09 mm² / .12 – .15 mm² / .129 mm² Wire, Round Jacketed Cable

    • AMPLIMITE
  • TE 内部编号 5-520532-1
  • TE 内部产品描述 4 SDL RND PLUG ASSY 36 SERIES

  • 连接器和壳体类型 : 插头

  • 与线缆类型兼容 : 圆形护套电缆

  • 线径 (AWG): 26 | 28

  • 线径 (mm²): .08 – .09 | .081 | .12 – .15 | .129

  • 连接器系统 : 缆到板

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 插座配置 : 标准

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 与线缆类型兼容 : 圆形护套电缆

  • 位数 : 4

主体特性

  • 屏蔽材料 : 钢

  • 屏蔽电镀涂层 : 亮光

  • 屏蔽电镀材料 : 锡

接触件特性

  • 端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金 (Au)

  • 端子额定电流（最大值） (A): 1.5

机械附件

  • PCB 安装固定 : 不带

  • 极性代码 : E

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 壳体颜色 : 烟灰色

  • 外壳材料 : 聚碳酸酯

  • 中心线（间距） : 1.27 mm [ .05 in ]

尺寸

  • 导体绝缘直径范围 : 1.14 – 1.27 mm [ .045 – .05 in ]

  • 线径 (AWG): 26 | 28

  • 线径 (mm²): .08 – .09 | .081 | .12 – .15 | .129

使用环境

  • 工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-2

  • 与机构/标准产品兼容 : CSA | UL
