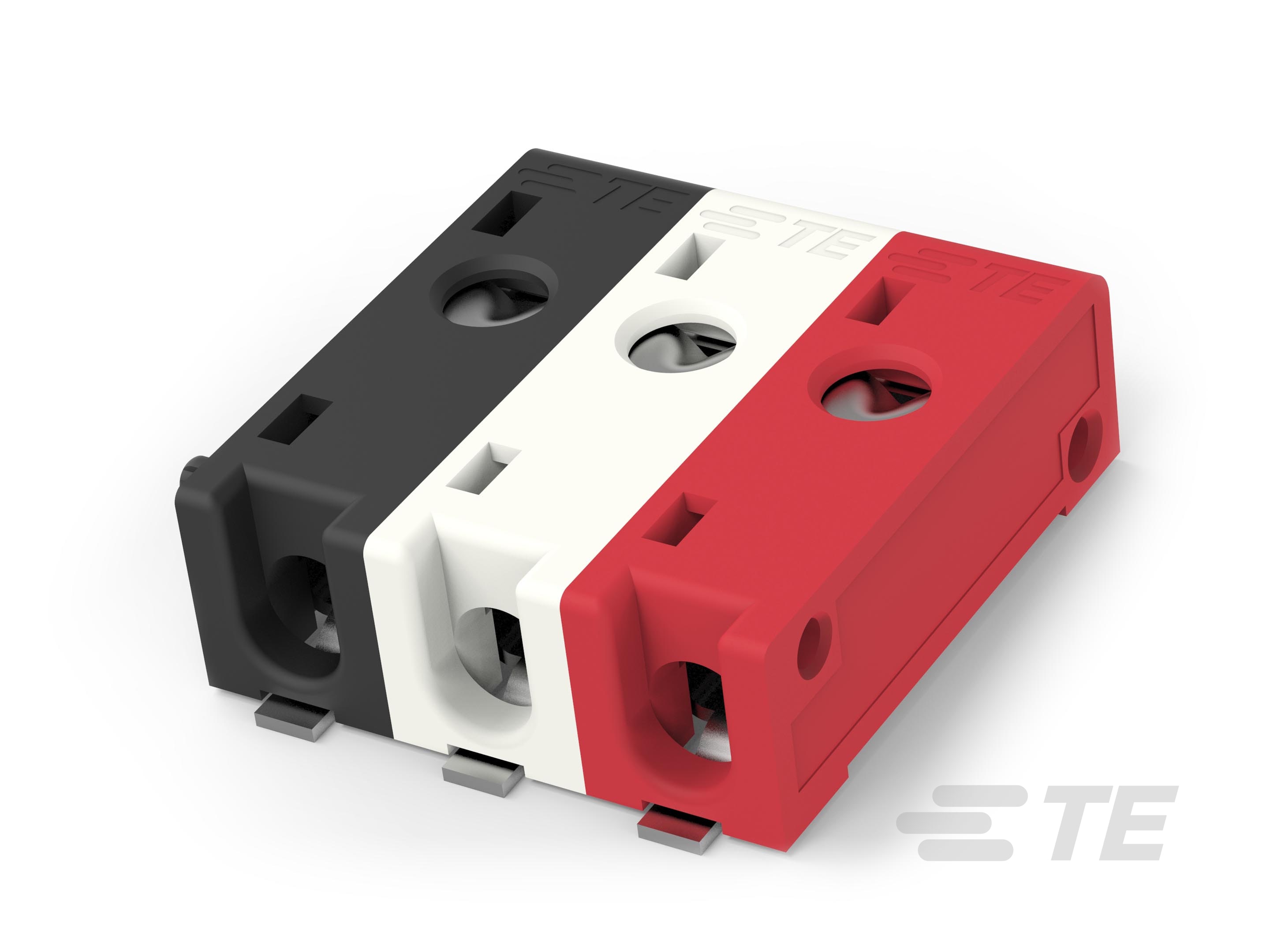

5-2834006-3
Wire-to-Board, 4 mm Centerline, Printed Circuit Board, 4.48 mm [.176 in] Height, Surface Mount, BUCHANAN WireMate Poke-In, Poke-In Connectors
5-2834006-3
Wire-to-Board, 4 mm Centerline, Printed Circuit Board, 4.48 mm [.176 in] Height, Surface Mount, BUCHANAN WireMate Poke-In, Poke-In Connectors
-
- Buchanan WireMate
- BUCHANAN WireMate Poke-In
- TE 内部编号 5-2834006-3
- TE 内部产品描述 3P MRPK CONN_BK/WE/RD
-
连接器系统 : 线到板
-
中心线（间距） (mm): 4
-
连接器和端子端接到 : 印刷电路板
-
连接器高度 : 4.48 mm [ .176 in ]
-
PCB 端接方法 : 表面贴装
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-2834006-3_B.pdf 3D
- 下载查看 ENG_CVM_CVM_5-2834006-3_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-2834006-3_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-2834006-3_B.3d_stp.zip 英文版本
数据表/目录页
- Modular Releasable Poke-in datasheet ENG_DS_1-1773872-8_ModularPokeInConnector_0917.pdf 英文版本
- Modular Releasable Poke-in datasheet (Chinese) CHI_DS_1-1773872-8_ModularPoke-InConnector_CN_0217.pdf
- BUCHANAN WireMate Connectors Brochure CHI_DS_1-1773930-3_BuchananWM_Brochure_0917.pdf
- BUCHANAN WireMate Connectors Brochure ENG_DS_1-1773930-3_BuchananWM_Brochure_0917.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137055_A2.pdf 英文版本
- 工艺规范 ENG_SS_108-137055_A1.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
产品线 : 插入式
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
电气特征
-
工作电压 (VAC): 400
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
PCB 端子端接区域电镀材料 : 锡铅
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 6
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 4
尺寸
-
兼容的绝缘直径范围 (mm): 2.1
-
连接器高度 : 4.48 mm [ .176 in ]
-
线径 (AWG): 18 – 22
行业标准
-
与已批准的标准产品兼容 : UL 1977, UL E28476
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : 卷带包装
