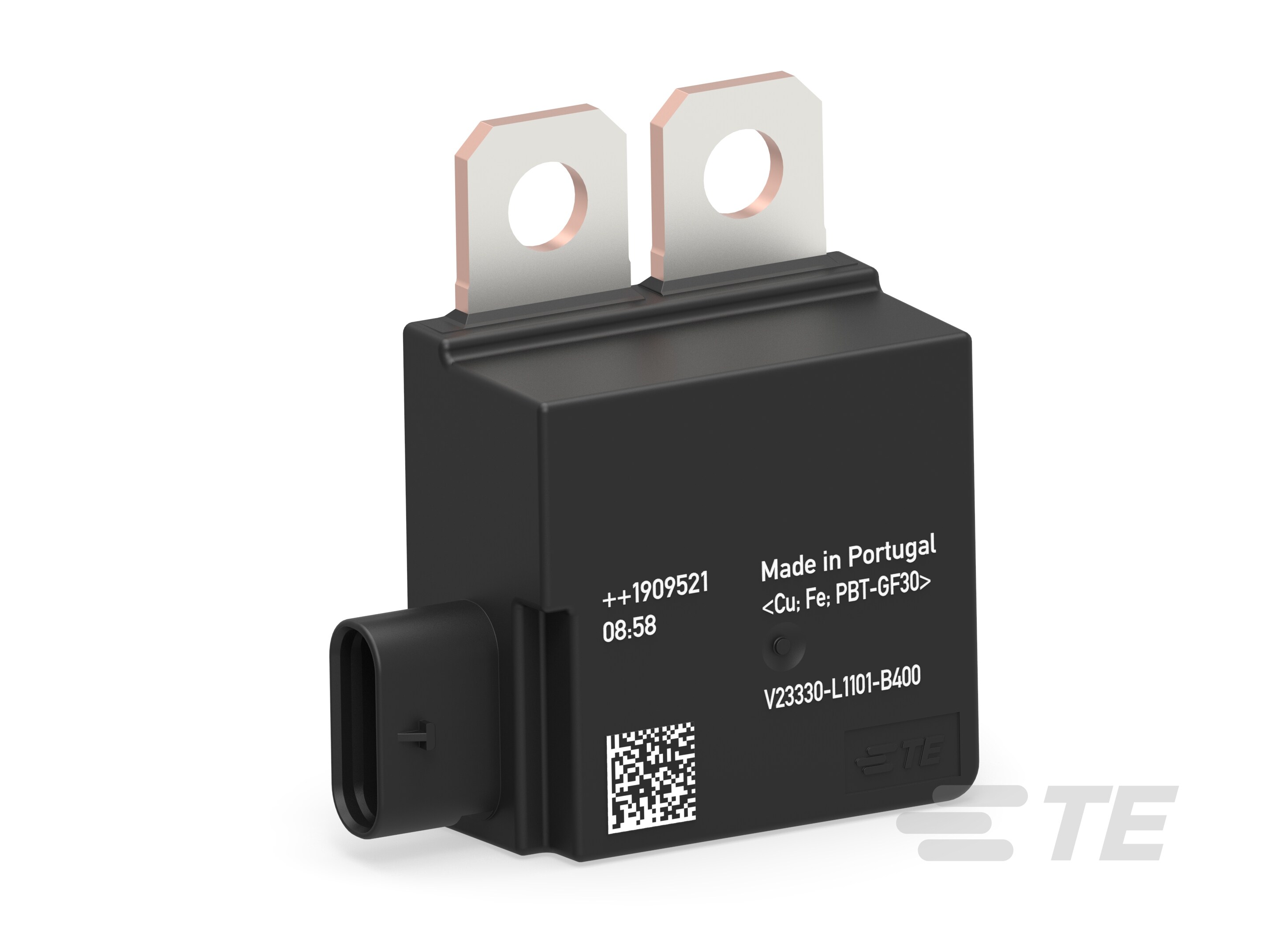

General Purpose Power Relay, DC, Bistable, 2 Coils, Polarized, 1 Form A (NO), 200 A Contact Rating, 12 VDC Coil Voltage, 12 VDC Contact Voltage, BDR
5-2356143-1
General Purpose Power Relay, DC, Bistable, 2 Coils, Polarized, 1 Form A (NO), 200 A Contact Rating, 12 VDC Coil Voltage, 12 VDC Contact Voltage, BDR
-
- BDR
- TE 内部编号 5-2356143-1
- TE 内部产品描述 V23330L1101A400-EV-CBOX
- 别名 ID V23330-L1101-A400
-
继电器和接触器类型 : 通用功率继电器
-
电流类型 : DC
-
线圈励磁系统 : 双稳态、2 个线圈、已极化
-
端子排列方式 : 1 Form A (NO)
-
触点额定电流 (A): 200
文档
产品图纸
- BDR Battery Disconnect Relay 12V V23330-L1101-A400 ENG_CD_2356143_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-2356143-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_5-2356143-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-2356143-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_5-2356143-1_A.3d_igs.zip 英文版本
数据表/目录页
- Battery Disconnect Relay BDR, High Current Devices, High Current Solutions ENG_DS_V23330X000A001_2405.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
继电器和接触器类型 : 通用功率继电器
结构特性
-
继电器选项 : 反 EMF 抑制
-
线圈特性 : 线圈抑制二极管
-
端子排列方式 : 1 Form A (NO)
电气特征
-
线圈电阻 (Ω): 8.8
-
触点额定电流 (A): 200
-
线圈电压额定值 (VDC): 12
-
端子电压额定值 (VDC): 12
-
线圈功率额定值（直流） (W): 16
-
端子和线圈间绝缘初始电介质 (Vrms): 500
主体特性
-
外壳类型 : 环境密封
端接特性
-
干线端接和连接类型 : 螺纹式端子
-
线圈端接和连接类型 : 连接器
机械附件
-
产品安装类型 : 机箱安装
使用环境
-
环境温度（最大值） : 110 °C [ 230 °F ]
操作/应用
-
电流类型 : DC
-
线圈励磁系统 : 双稳态、2 个线圈、已极化
其他
-
端子电流类 (A): 200
-
高度类（机械） (mm): 25 – 30
-
长度类（机械） (mm): 45 – 50
-
宽度类（机械） (mm): 40 – 50
