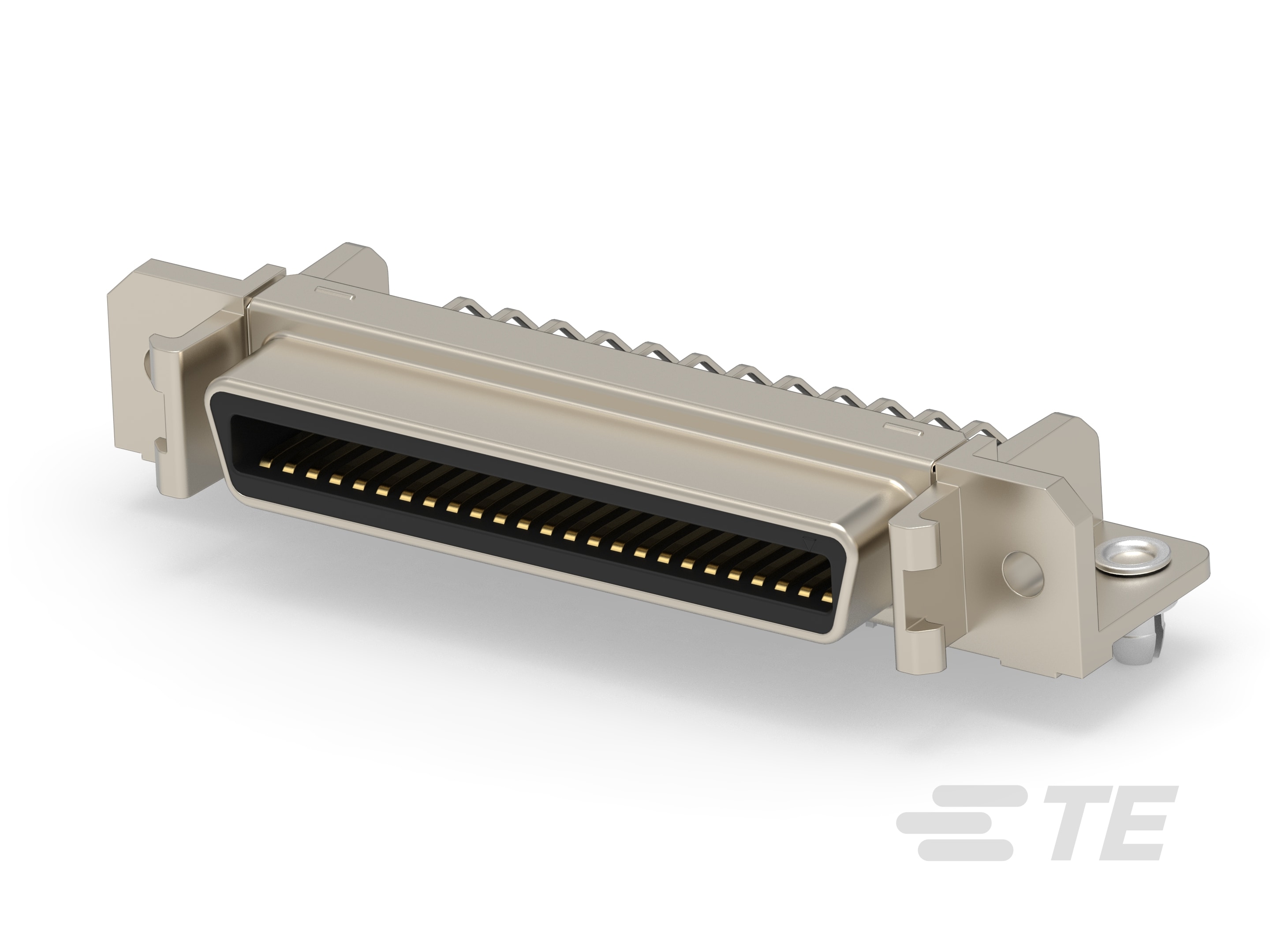

5-2271085-4
50 Position D-Shaped Connector, Receptacle, Wire-to-Board, Panel Mount & Board Mount, 1.27 mm [.05 in] Centerline, SCSI Connectors
5-2271085-4
50 Position D-Shaped Connector, Receptacle, Wire-to-Board, Panel Mount & Board Mount, 1.27 mm [.05 in] Centerline, SCSI Connectors
-
- AMP
- SCSI 连接器
- TE 内部编号 5-2271085-4
- TE 内部产品描述 SCSI .050 REC ASS'Y 50P PB-FRE
-
位数 : 50
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
连接器安装类型 : 面板安装和板载
-
中心线（间距） : 1.27 mm [ .05 in ]
文档
产品图纸
- RECEPTACLE HDR ASSY (2.3MM) RETENTION LEG STANDATD SCSI .050 ENG_CD_2271085_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-2271085-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_5-2271085-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-2271085-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-2271085-4_A.3d_stp.zip 英文版本
产品规格
- 应用规格 S_114-5136_E1.tif 英文版本
- S_114-5136_E1.pdf 英文版本
- 产品规格 S_108-5288_G1.tif 英文版本
- ENG_SS_108-5288_G1.pdf 英文版本
- 合格检测报告 ENG_SS_501-137453_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
壳体材料配置 : 金属
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 50
-
PCB 安装方向 : 直角
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
-
端子形状和构造 : 簧片
-
端子额定电流（最大值） (A): 1
-
端子选项 : 已安装
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
矩形端接柱体和尾部厚度 : .32 mm [ .012 in ]
-
矩形端接柱体和尾部宽度 : .4 mm [ .015 in ]
机械附件
-
PCB 安装对准 : 不带
-
接合对准类型 : 与配合表面集成
-
连接器安装类型 : 面板安装和板载
-
PCB 安装固定 : 带有
-
PCB 安装固定类型 : 固定支脚
-
接合固定 : 带有
-
接合固定类型 : 锁闩
壳体特性
-
外壳材料 : 钢
-
外壳材料 : 热塑性
-
中心线（间距） : 1.27 mm [ .05 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 80
-
封装方法 : Tray
