5-1969536-6

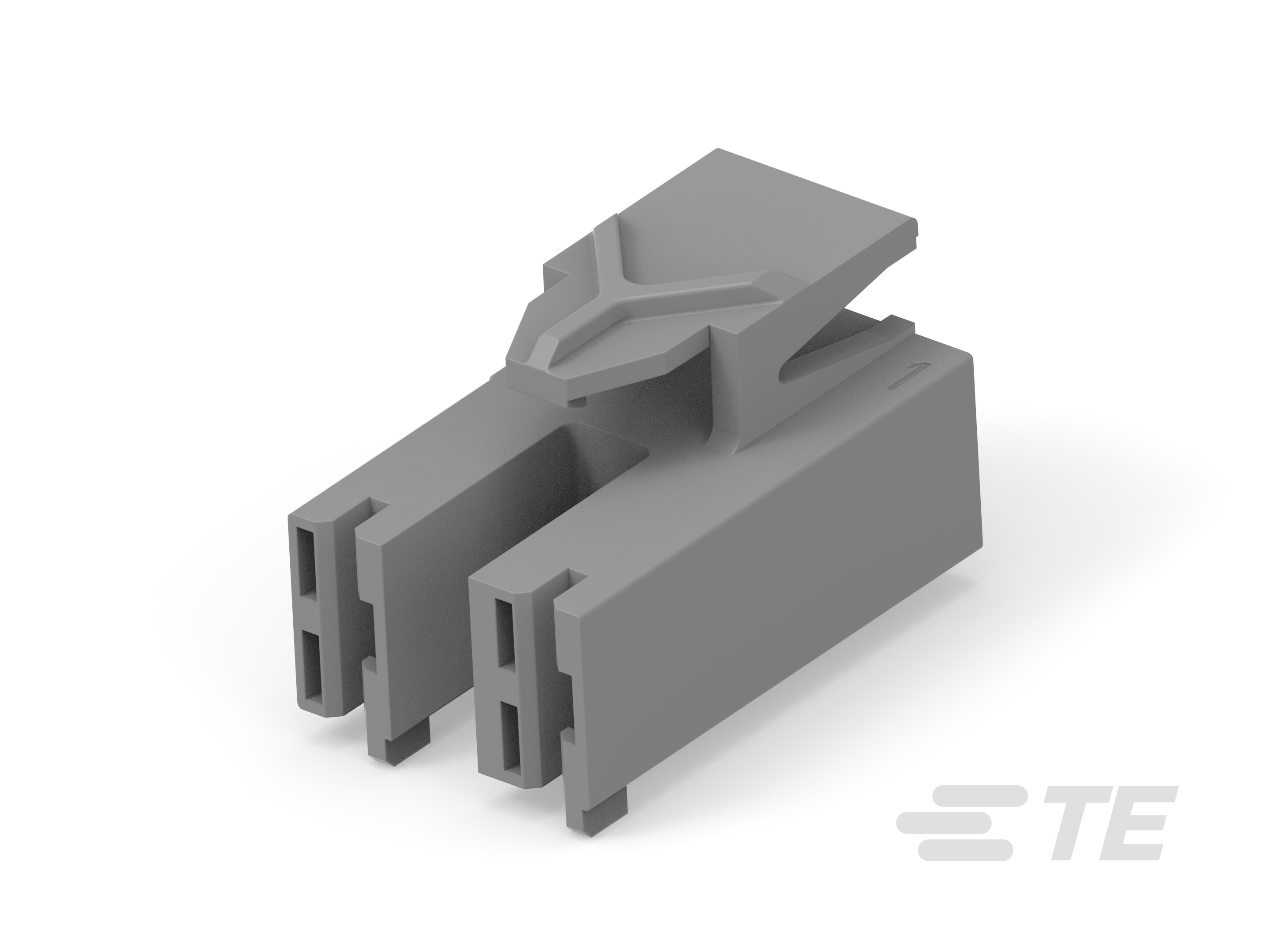

3 Position, Receptacle, Housing, Crimp, Wire-to-Board, 6.35 mm [.25 in] Centerline, 1 Row, Wire & Cable, RAST 5 IDC Connectors
5-1969536-6
3 Position, Receptacle, Housing, Crimp, Wire-to-Board, 6.35 mm [.25 in] Centerline, 1 Row, Wire & Cable, RAST 5 IDC Connectors
-
- RAST
- RAST 5 IDC 连接器
- TE 内部编号 5-1969536-6
- TE 内部产品描述 HSG,RECP,POSILOK MKIII ,250SER,3P, 2CIR
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 3
-
中心线（间距） : 6.35 mm [ .25 in ]
文档
产品图纸
- HOUSING, RECEPT, POSI-LOCK MK III, 6.35 [.250] SERIES, 3 POSITION, 2 CIRCUIT ENG_CD_1969536_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-1969536-6_G.pdf 3D
- 下载查看 ENG_CVM_CVM_5-1969536-6_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-1969536-6_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-1969536-6_G.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- Evaluation of RAST 5 Positive Lock Housings with PA66 V0+GWT ENG_SS_502-134238_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19820308_C1_13.pdf 英文版本
Product And Material Test Reports
- Glow Wire Evaluation of RAST Positive Lock Housings ENG_PMTR_502-134339_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
主体特性
-
主要产品颜色 : 灰色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 6.35 mm [ .25 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装方法 : Bag
