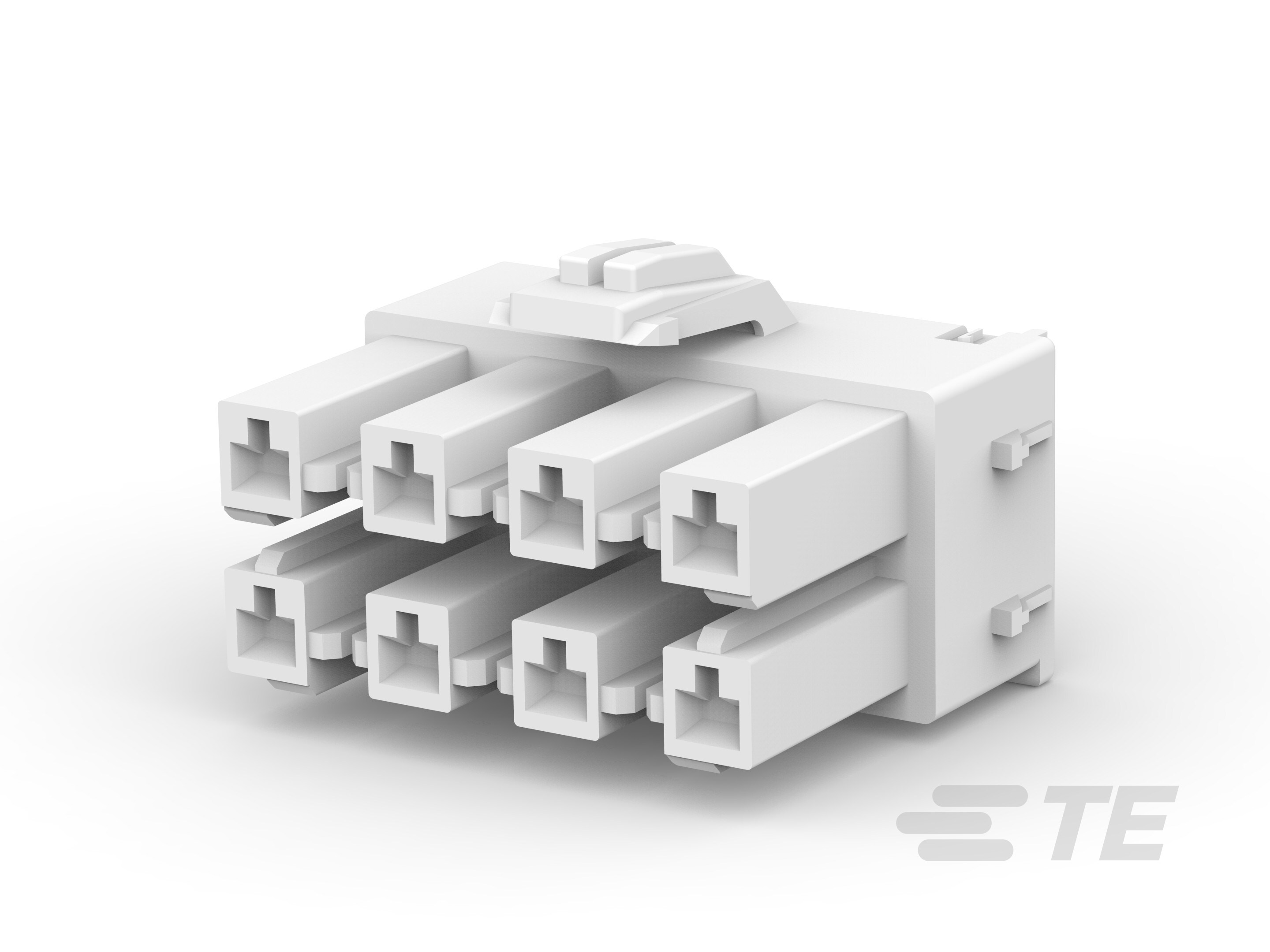

Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, 8 Position, Power Double Lock, Rectangular Wire & Cable Connectors & Housings
5-1827196-1
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, 8 Position, Power Double Lock, Rectangular Wire & Cable Connectors & Housings
-
- 双重锁定电源连接器
- TE 内部编号 5-1827196-1
- TE 内部产品描述 AMP PDL 6.5MM PITCH 8P PLUG HSG(GWT)
- 所有 灼热丝电源双锁插头 (55)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- AMP POWER DOUBLE LOCK CONN. 6.5mm PITCH PLUG HOUSING 8Pos(DBL ROW) ENG_CD_1827196_R.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-1827196-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_5-1827196-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-1827196-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-1827196-1_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5175_P3.pdf 英文版本
- 产品规格 ENG_SS_108-5410_K4.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 0
-
电源位置数量 : 8
-
位数 : 8
-
行数 : 2
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 66
-
中心线（间距） : 6.5 mm [ .256 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
灼热丝额定值 : GWT 750°C（无火焰）
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 150
-
封装方法 : Bag
