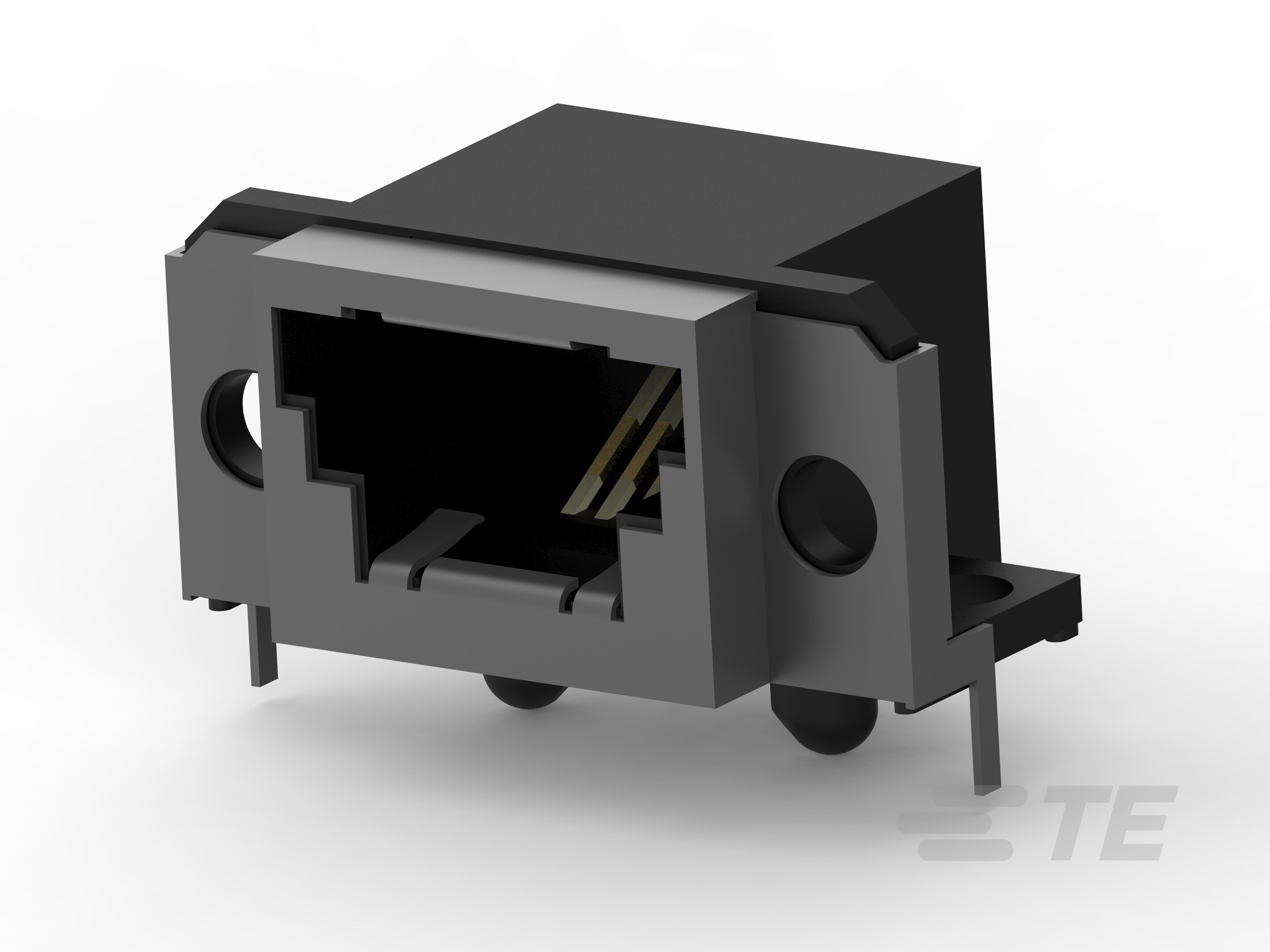

5-1761185-1
4 Position, SDL Receptacle, Cable-to-Board, 1.27 mm [.05 in] Centerline, Printed Circuit Board, Signal, Board Mount, -20 – 80 °C [-4 – 176 °F]
5-1761185-1
4 Position, SDL Receptacle, Cable-to-Board, 1.27 mm [.05 in] Centerline, Printed Circuit Board, Signal, Board Mount, -20 – 80 °C [-4 – 176 °F]
-
- AMPLIMITE
- TE 内部编号 5-1761185-1
- TE 内部产品描述 4 SDL SE GRND RCPT ASSY
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
位数 : 4
-
中心线（间距） : 1.27 mm [ .05 in ]
-
连接器和端子端接到 : 印刷电路板
文档
产品图纸
- RECEPTACLE ASSEMBLY, SIDE ENTRY WITH GROUND, SDL ENG_CD_1761185_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-1761185-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_5-1761185-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-1761185-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-1761185-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2081_K.pdf 英文版本
- 产品规格 ENG_SS_108-2047_E.pdf 英文版本
- 合格检测报告 JPN_SS_501-34_B.pdf 日语
- ENG_SS_501-34_B.pdf 英文版本
- S_501-34_B.tif 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-9072_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座配置 : 标准
-
接地选项 : PCB 和面板接地
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 4
主体特性
-
屏蔽材料 : 黄铜
-
屏蔽电镀材料 : 镀锡铜
接触件特性
-
端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]
-
端子基材 : 磷青铜
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 1.5
机械附件
-
PCB 安装固定 : 带有
-
极性代码 : E
-
PCB 安装固定类型 : 安装孔
-
连接器安装类型 : 板安装
壳体特性
-
接合入口位置 : 侧
-
外壳材料 : 聚酯 GF
-
壳体颜色 : 黑色
-
中心线（间距） : 1.27 mm [ .05 in ]
使用环境
-
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
