5-160491-2

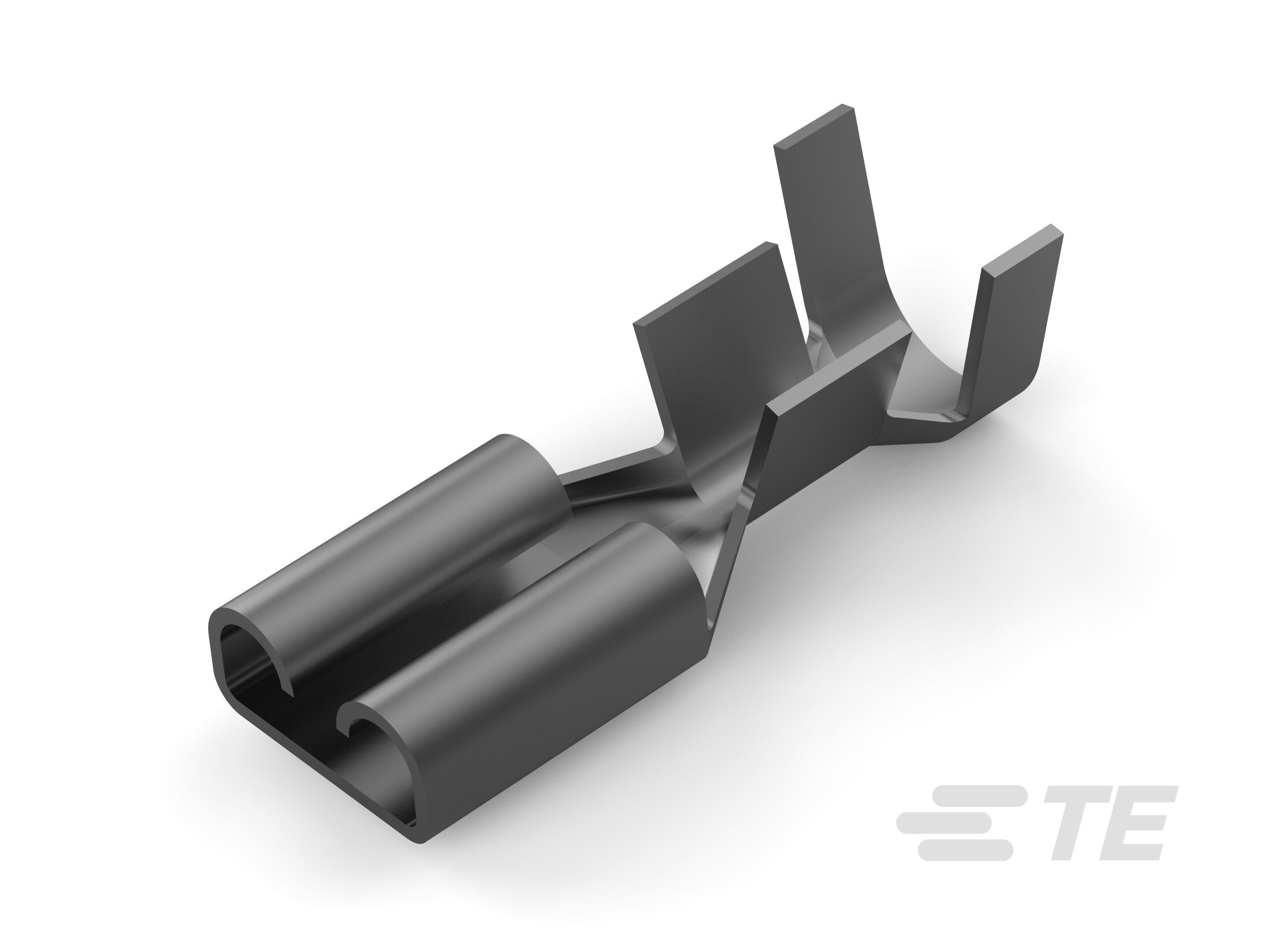

Quick Disconnect Receptacle, 18 – 14 AWG, 1.03 – 2.62 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Brass, Tin Plating, FASTON 187
5-160491-2
Quick Disconnect Receptacle, 18 – 14 AWG, 1.03 – 2.62 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Brass, Tin Plating, FASTON 187
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 5-160491-2
- TE 内部产品描述 187 FASTON REC 18-14 AWG TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 18 – 14
-
线径 (mm²): 1.03 – 2.62
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
文档
产品图纸
- FASTON conn. .187 sr. rec. ctc. 英文版本
- FASTON conn. .187 sr. rec. ctc. ENG_CD_160491_K1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-160491-2_K.pdf 3D
- 下载查看 ENG_CVM_CVM_5-160491-2_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-160491-2_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-160491-2_K.3d_stp.zip 英文版本
产品规格
- 应用规格 S_114-3118_A.tif 英文版本
- S_114-3118_A.pdf 英文版本
- ENG_SS_114-106242_B1.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E66717_19840509_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
抽出力 (kgf): 7.1
-
抽出力 (Newton): 70
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .3 mm [ .012 in ]
-
兼容的绝缘直径范围 : 3 – 4 mm [ .118 – .157 in ]
-
产品长度 : 16 mm [ .63 in ]
-
线径 (AWG): 18 – 14
-
线径 (mm²): 1.03 – 2.62
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装数量 : 500
-
封装方法 : 零散零件/箱
