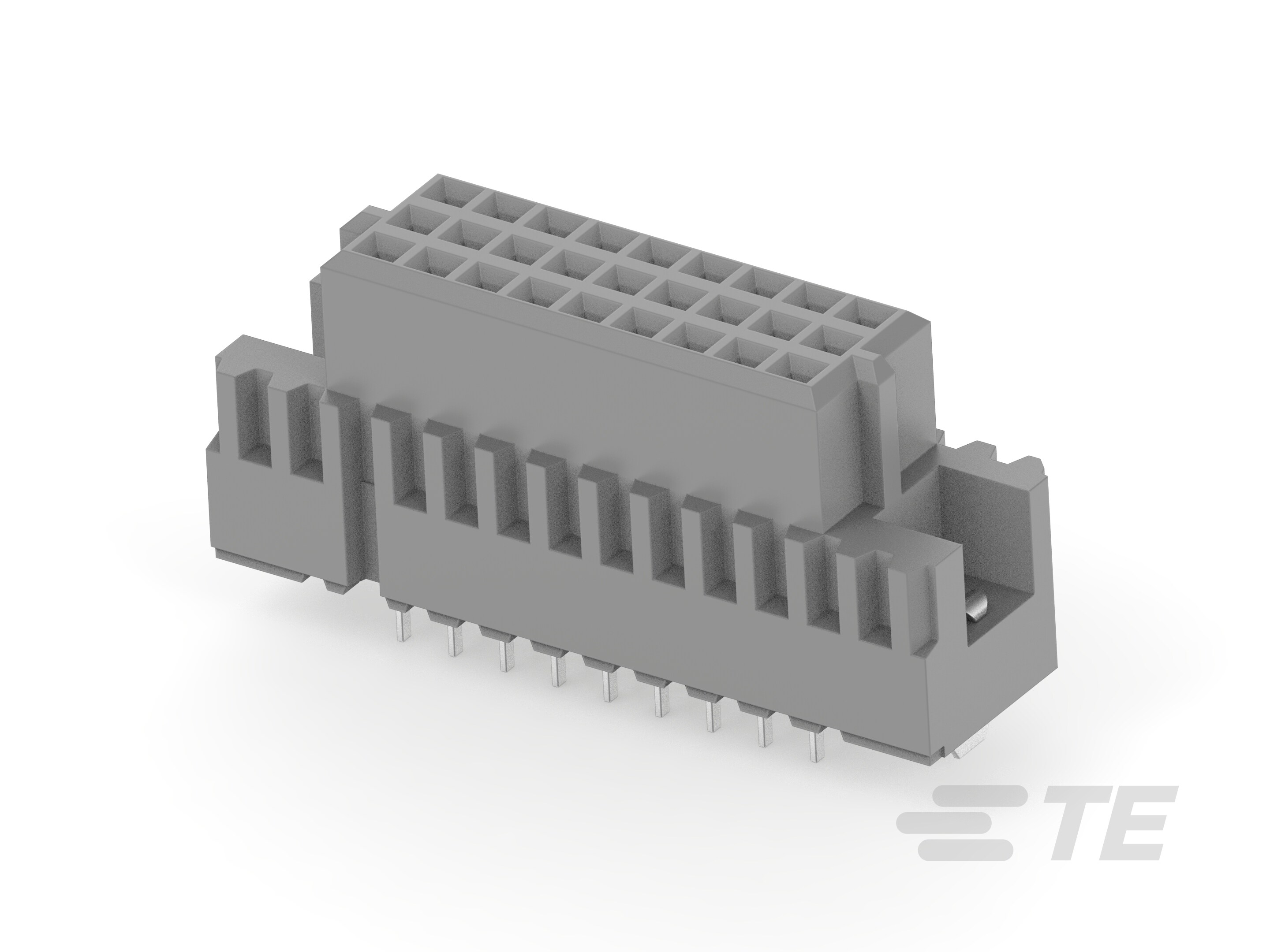

5-1571437-1
Board-to-Board, 27 Position, 2.54 mm [.1 in] Centerline, 3 Row, Gray, Polyester GF, Fully Loaded, Receptacle, Vertical, Standard Edge Connectors
5-1571437-1
Board-to-Board, 27 Position, 2.54 mm [.1 in] Centerline, 3 Row, Gray, Polyester GF, Fully Loaded, Receptacle, Vertical, Standard Edge Connectors
-
- EUROCARD
- TE 内部编号 5-1571437-1
- TE 内部产品描述 27P TR VERT RCPT ASSY,EUROCARD
-
连接器系统 : 板对板
-
位数 : 27
-
中心线（间距） : 2.54 mm [ .1 in ]
-
行数 : 3
-
主要产品颜色 : 灰色
文档
产品图纸
- RECEPTACLE ASSEMBLY, EUROCARD, TYPE C WITH BOARD LOCKS, SPECIAL PACKAGING ENG_CD_1571437_E_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-1571437-1_E_c-5-1571437-1-e-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_5-1571437-1_E_c-5-1571437-1-e.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-1571437-1_E_c-5-1571437-1-e.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-1571437-1_E_c-5-1571437-1-e.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-9014_K.pdf 英文版本
- 产品规格 S_108-26003_F.tif 英文版本
- S_108-26003_F.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-9623_E.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
连接器和壳体类型 : 母端
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 27
-
行数 : 3
-
连接器端子负载状态 : 满载
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子额定电流（最大值） (A): 2
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 聚酯 GF
尺寸
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
