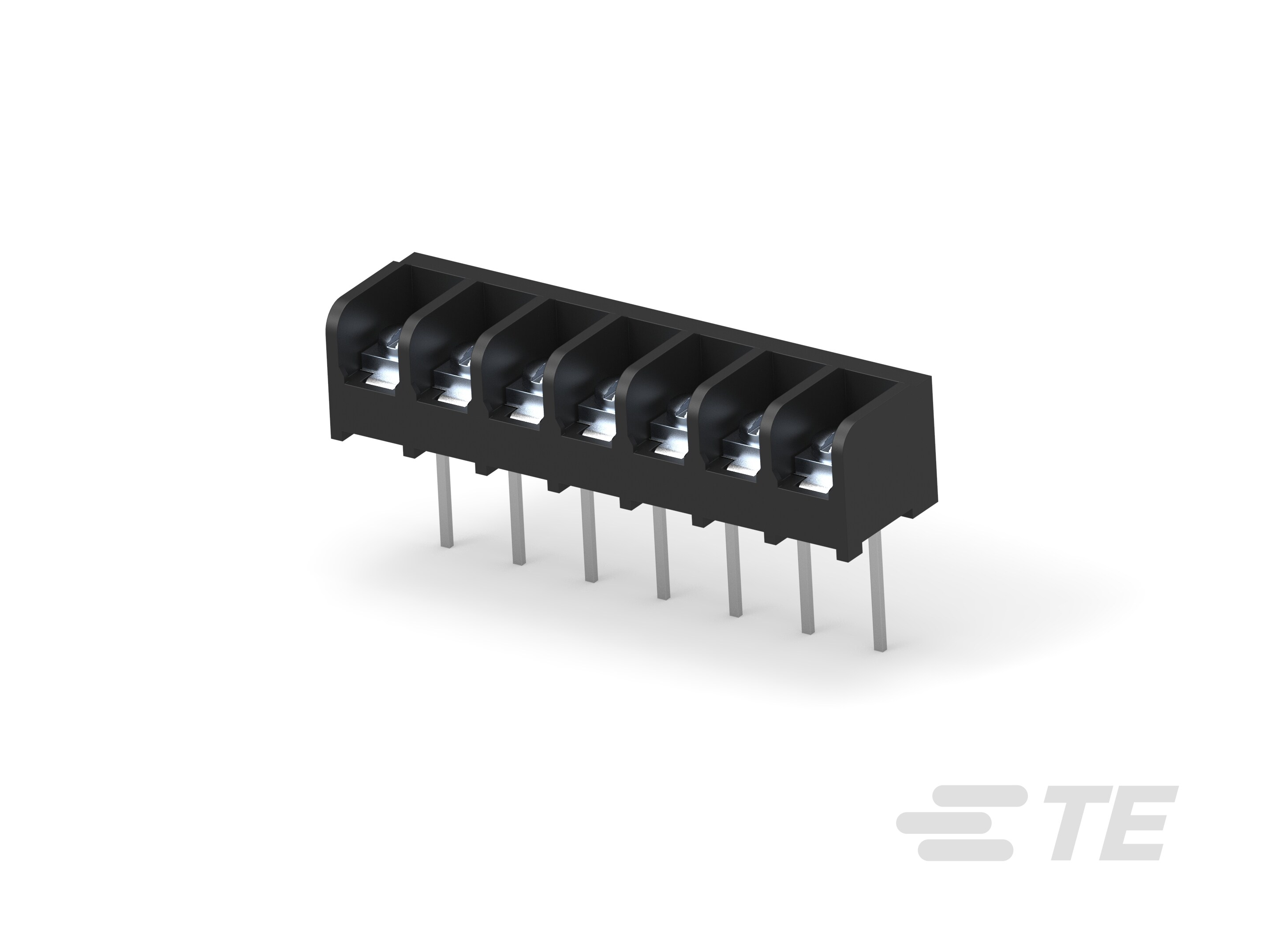

6WWV-07-008

7 Position, Tri-Barrier, Solderless Wire Wrap Bottom Termination, Wire-to-Board, 9.53 mm [.375 in] Centerline, 1 Row, 300 V, BUCHANAN 6 Series

6WWV-07-008=BLOCK-5-1437655-9

6WWV-07-008

7 Position, Tri-Barrier, Solderless Wire Wrap Bottom Termination, Wire-to-Board, 9.53 mm [.375 in] Centerline, 1 Row, 300 V, BUCHANAN 6 Series

    • Buchanan
    • Buchanan 6 系列
  • TE 内部编号 5-1437655-9
  • TE 内部产品描述 6WWV-07-008=BLOCK

  • 屏蔽带种类 : 三层阻隔

  • 底部端接类型 : 无焊绕线

  • 连接器系统 : 线到板

  • 位数 : 7

  • 中心线（间距） : 9.53 mm [ .375 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 块型 : 带支座的平底

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 级数 : 1

  • 位数 : 7

  • 行数 : 1

电气特征

  • 工作电压 (V): 300

主体特性

  • 产品方向 : 垂直

  • 主要产品颜色 : 黑色

  • 屏蔽带种类 : 三层阻隔

接触件特性

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

  • 端子额定电流（最大值） (A): 25

端接特性

  • 底部端接类型 : 无焊绕线

机械附件

  • 螺钉头类型 : 一字/十字组合螺钉

  • 螺纹尺寸 : 6-32

  • 螺钉材料 : 钢

  • 螺钉电镀材料 : 铬酸锌

  • 安装选项 : 无

  • 顶部端接类型 : 线夹组合头

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 热塑性

  • 中心线（间距） : 9.53 mm [ .375 in ]

尺寸

  • 产品长度 : 68.22 mm [ 2.686 in ]

  • 线径 (AWG): 22 – 12

  • 线径 (mm²): .326 – 3.31

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 90

  • 封装方法 : 包装
