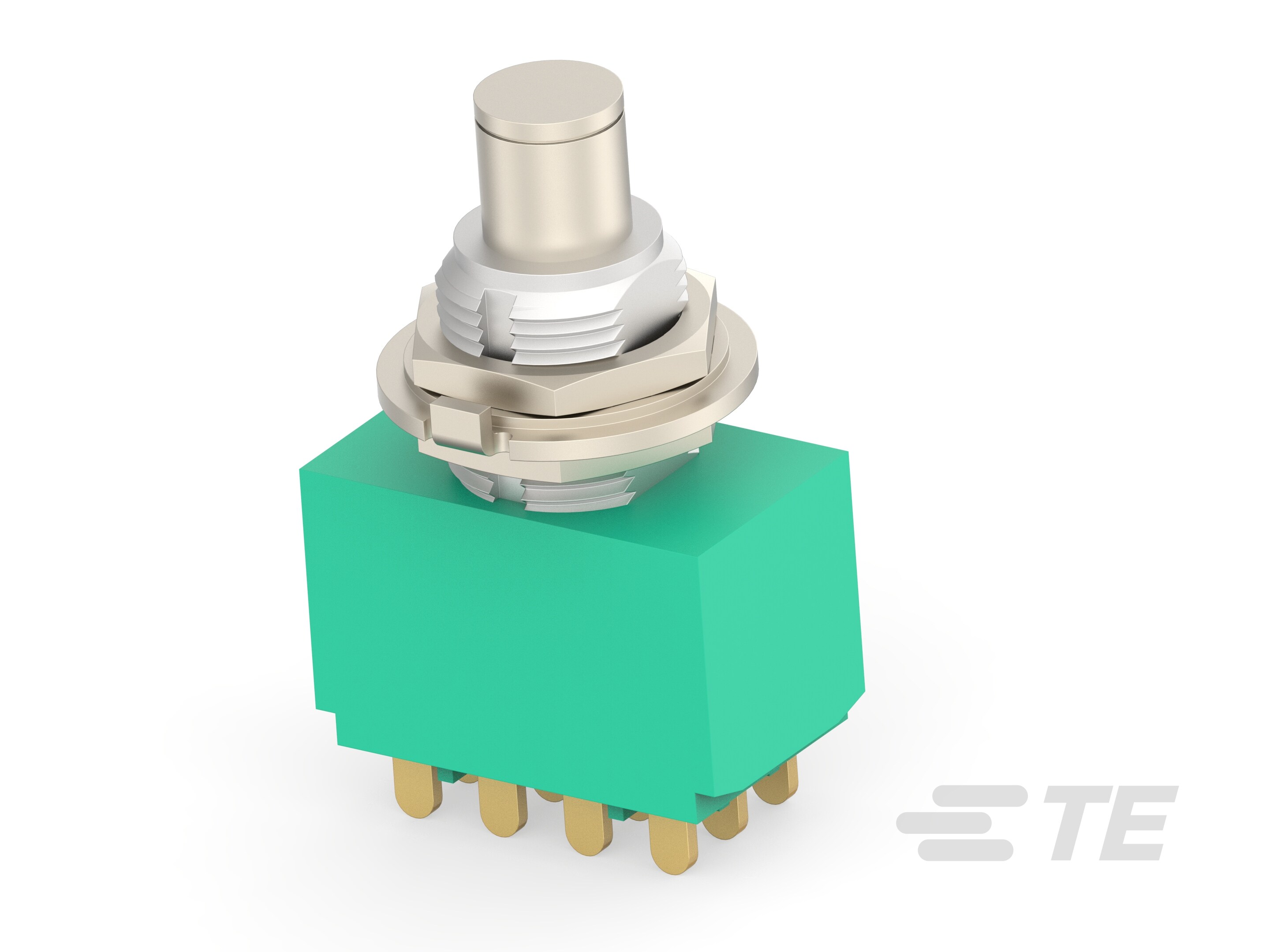

MPG406R
General Purpose Push Button Switch, Four Pole - Double Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, ALCOSWITCH MPG
MPG406R
General Purpose Push Button Switch, Four Pole - Double Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, ALCOSWITCH MPG
-
- ALCOSWITCH
- Alcoswitch MPG
- TE 内部编号 5-1437567-8
- TE 内部产品描述 MPG406R=(MSPG) SW PUSHBUTTON
-
配置（极掷） : 四极 - 双掷
-
按钮开关产品类型 : 通用按钮开关
-
致动器数量 : 单
-
致动器外形 : 扩展型
-
套管种类 : 螺纹
文档
产品图纸
- ALCOSWITCH GREEN SERIES PUSHBUTTON SWITCH, MPG SERIES ENG_CD_4-1437567-9_C3_4_1437567_9_3_c.dwg.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-1437567-8_D.pdf 3D
- 下载查看 ENG_CVM_CVM_5-1437567-8_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-1437567-8_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-1437567-8_D.3d_stp.zip 英文版本
数据表/目录页
- 2-1773458-6_GREEN_SERIES_SWITCHES ENG_DS_2-1773458-6_GREEN_SERIES_SWITCHES_0512.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
开关连接类型 : 接线片
-
按钮开关产品类型 : 通用按钮开关
-
照明 : 不带
-
致动器种类 : 端帽致动器 - 提供
结构特性
-
配置（极掷） : 四极 - 双掷
-
致动器数量 : 单
-
微动 : 不带
-
支撑架 : 不带
-
开关反馈类型 : 非触觉
-
操作功能 : 瞬时
电气特征
-
触点额定电流 (A): 6
-
工作电压范围 (VDC): 28
-
工作电压范围 (VAC): 125 | 250
主体特性
-
驱动力 : 400 – 2000 g [ 14.11 – 70.54 oz ]
-
产品方向 : 垂直
-
致动器材料 : 酚树脂
-
外壳材料 : 热固材料
-
致动器外形 : 扩展型
-
套管种类 : 螺纹
-
套管螺纹尺寸 : 15/32
-
致动器颜色 : 土黄色
接触件特性
-
端子基材 : 银包铜
-
开关端子电镀材料 : 银包镀金
壳体特性
-
小尺寸 : 否
-
工艺密封 : 否
尺寸
-
致动器长度 : 8 mm [ .315 in ]
-
帽直径 : 8.99 mm [ .354 in ]
使用环境
-
工组温度范围 : -20 – 85 °C [ -4 – 185 °F ]
包装特性
-
封装方法 : 批量
