5-1418637-5

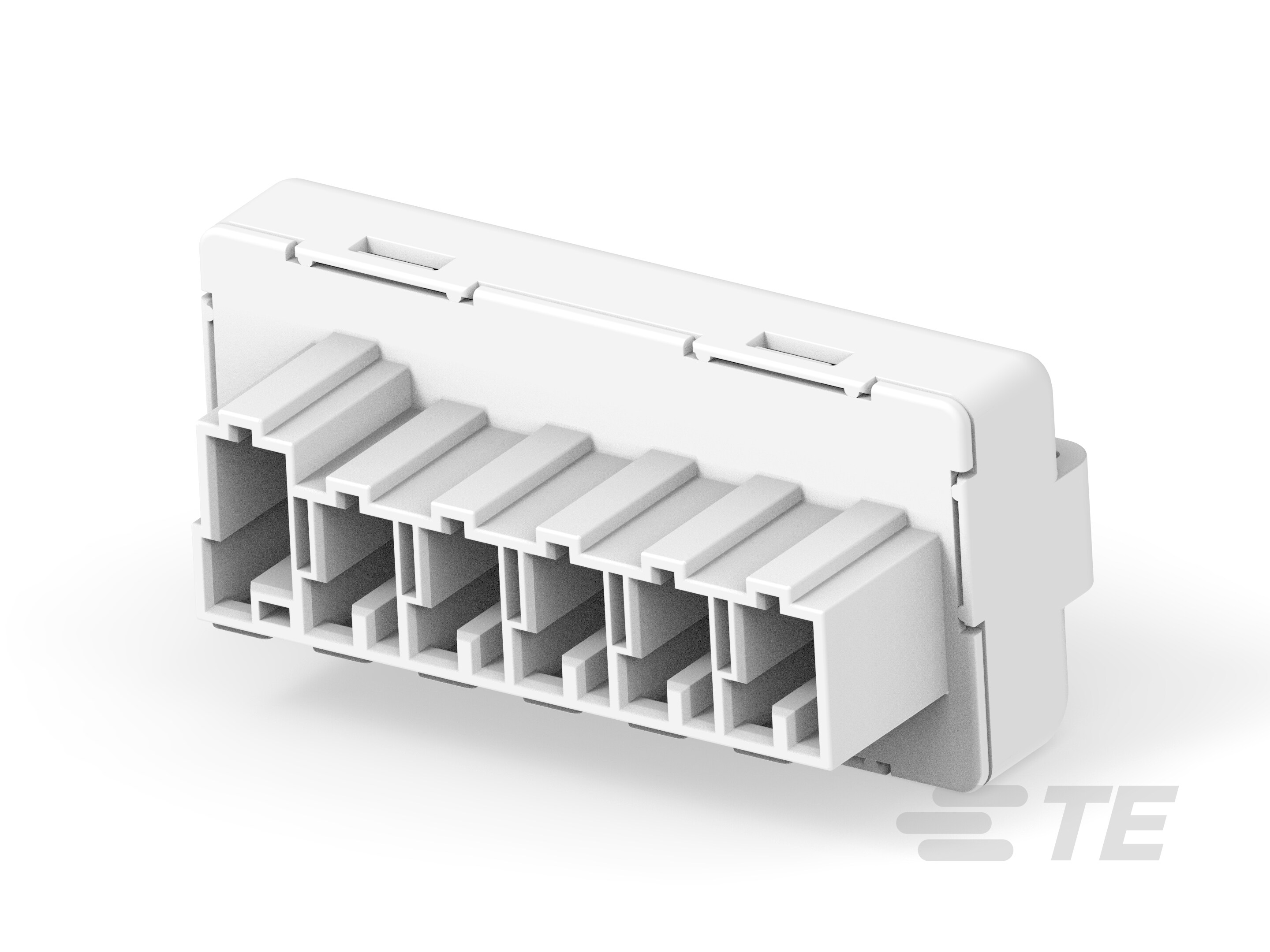

Vertical, Wire-to-Board, 13 Position, 3 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Natural, Board Mount
5-1418637-5
Vertical, Wire-to-Board, 13 Position, 3 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Natural, Board Mount
-
- MQS
- TE 内部编号 5-1418637-5
- TE 内部产品描述 13pos MQS .63 header 180deg
- 所有 Signal Header (240)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- CAN MODUL 5X2POS. / 1X3POS., ASSY Potentialverteiler 5x2pol./1x3pol., Assy ENG_CD_1418637_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_5-1418637-5_C.pdf 3D
- 下载查看 ENG_CVM_CVM_5-1418637-5_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_5-1418637-5_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_5-1418637-5_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18562_A4.pdf 英文版本
- ENG_SS_114-18563_A2.tif 英文版本
- ENG_SS_114-18563_A2.pdf 英文版本
- 产品规格 GER_SS_108-18861-1_A.pdf 德语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
电气特征
-
额定电压（最大值） (VDC): 24
主体特性
-
连接器和键控代码 : E
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端厚度 : .63 mm [ .025 in ]
-
对接公端宽度 : .63 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 焊尾
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 500
其他
-
接口编号 : 114-18562, 114-18563
