请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

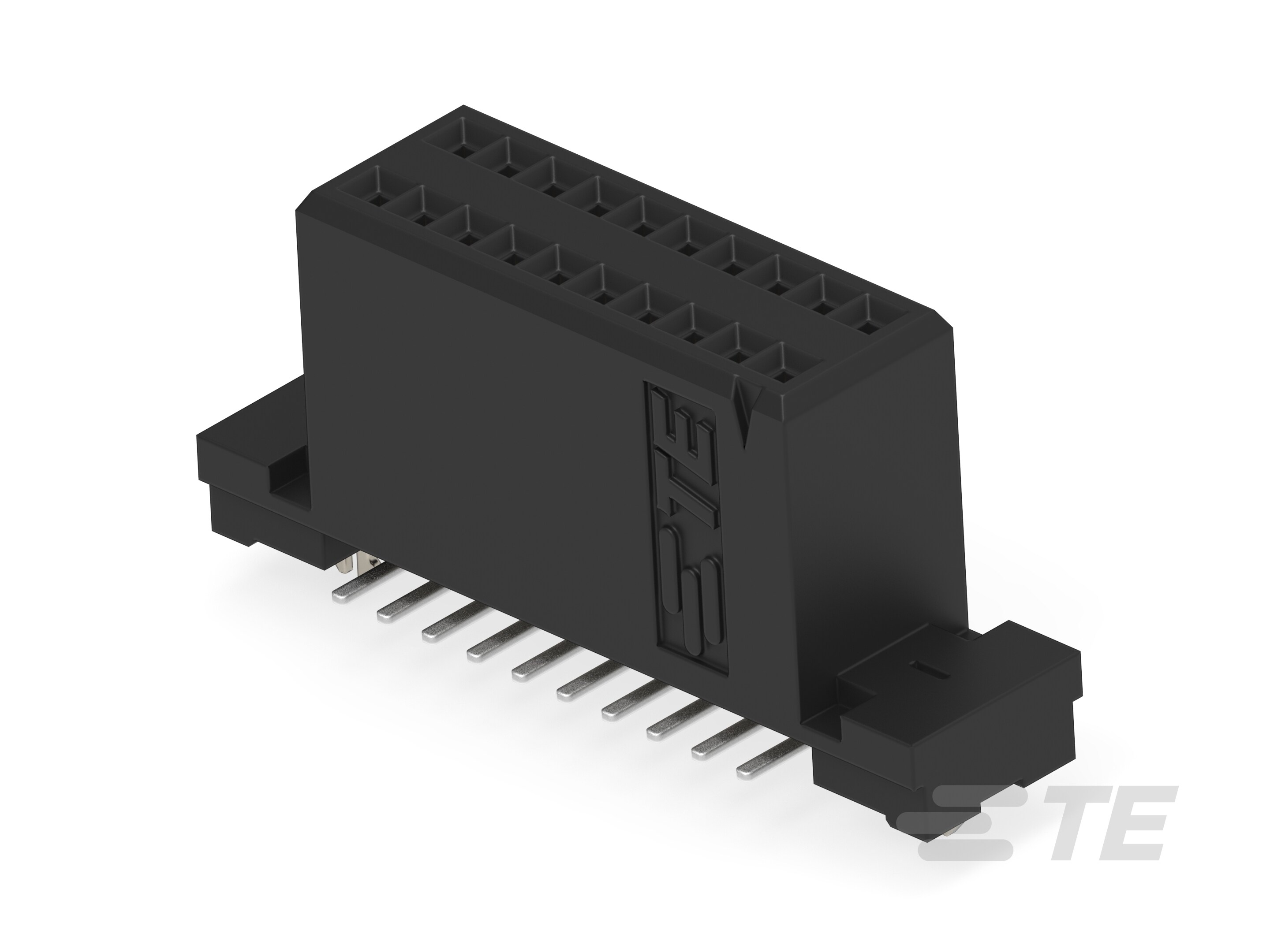

• PCB 连接器类型 : PCB 安装母端

• 连接器系统 : 板对板

• 接头类型 : 全部带罩

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• 连接器产品类型 : 连接器组件

• 可堆叠 : 是

• 板对板配置 : 平行, 正交

• PCB 安装方向 : 垂直

• 位数 : 20

• 行数 : 2

• 绝缘电阻 (MΩ): 5000

• 工作电压 (VAC): 30

• PCB 保持特性电镀材料 : 锡

• PCB 保持特性材料 : 铜合金

• 主要产品颜色 : 黑色

• PCB 端子端接区域电镀材料 : 锡

• 端子基材 : 磷青铜

• 端子布局 : 矩阵

• PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]

• 接合方柱尺寸 : .38 mm [ .015 in ]

• 端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]

• 端子接触部电镀材料 : 金 (Au)

• 端子类型 : 母端

• 端子额定电流（最大值） (A): 3.6

• 矩形端接柱体和尾部厚度 : .38 mm [ .015 in ]

• 矩形端接柱体和尾部宽度 : .2 mm [ .008 in ]

• PCB 端接方法 : 表面贴装

• PCB 安装固定类型 : 板锁

• PCB 安装固定 : 带有

• PCB 安装对准 : 带有

• 连接器安装类型 : 板安装

• 接合对准 : 不带

• 外壳材料 : 热塑性

• 中心线（间距） : 1.27 mm [ .05 in ]

• 连接器长度 : 13.82 mm [ .544 in ]

• 连接器高度 : 9.4 mm [ .37 in ]

• PCB 厚度（建议） : 1.57 mm [ .062 in ]

• 连接器宽度 : 5.03 mm [ .198 in ]

• 堆叠高度 : 13.08 mm [ .514 in ]

• 行间距 : 2.54 mm [ .1 in ]

• 工作温度（最大值） : 105 °C [ 221 °F ]

• 工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]

• 焊接工艺特性 : 板支座

• 电路应用 : Signal

• 与已批准的标准产品兼容 : CSA LR7189, UL E28476

• 与机构/标准产品兼容 : UL

• UL 阻燃性等级 : UL 94V-0
