5-103414-6

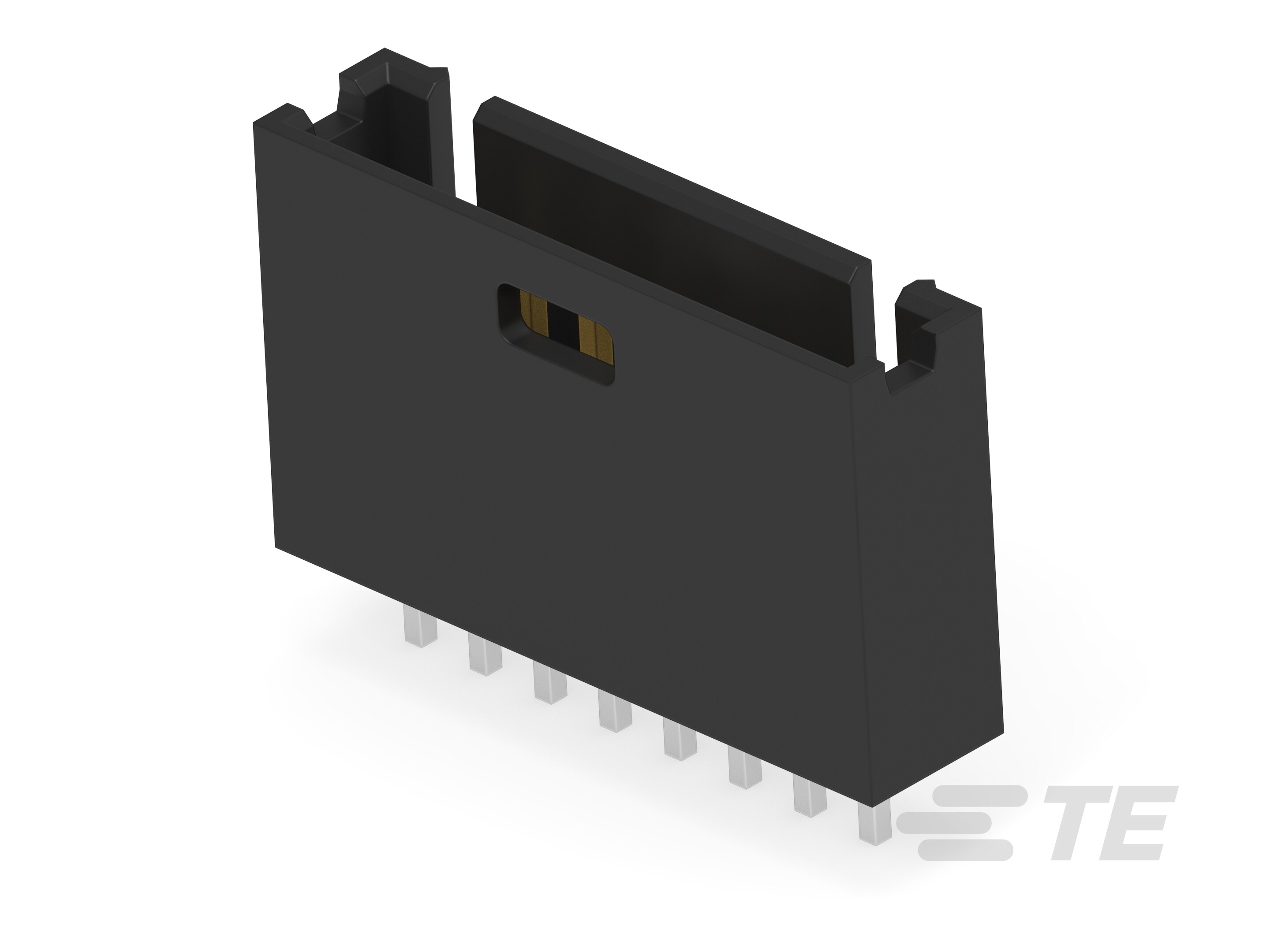

PCB Mount Header, Vertical, Board-to-Board, 8 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold, Through Hole - Solder, AMPMODU Headers
5-103414-6
PCB Mount Header, Vertical, Board-to-Board, 8 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold, Through Hole - Solder, AMPMODU Headers
-
- AMPMODU
- AMPMODU 公端
- TE 内部编号 5-103414-6
- TE 内部产品描述 08 MODII HDR SRST SHRD LF
-
封装方法 : Tube
-
工作温度范围 : -65 – 105 °C [ -85 – 221 °F ]
-
主要产品颜色 : 黑色
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- ASSEMBLY, MOD II, HEADER, SINGLE ROW .100 C/L, (4) SIDED SHROUD ENG_CD_103414_P2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_5-103414-6_P.pdf 英文版本
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_5-103414-6_P.3d_igs.zip 英文版本
- ENG_CVM_5-103414-6_P.3d_stp.zip 英文版本
- ENG_CVM_5-103414-6_P.2d_dxf.zip 英文版本
数据表/目录页
- AMPMODU_INTERCONNECTION_SYSTEM_SECTION5 ENG_CS_1307819_SECTION_5_0908.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
PCB 连接器组件类型 : PCB 安装接头
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 8
-
PCB 安装方向 : 垂直
-
连接器端子负载状态 : 满载
-
行数 : 1
-
板对板配置 : 平行
电气特征
-
绝缘电阻 (MΩ): 5000
-
介质耐压（最大值） (Vrms): 750
主体特性
-
主要产品颜色 : 黑色
-
连接器外形 : 标准
接触件特性
-
端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]
-
接合方柱尺寸 : .64 mm [ .025 in ]
-
PCB 端子端接区域电镀材料厚度 : 2.54 – 5.08 µm [ 100 – 200 µin ]
-
端子接触部电镀材料 : 金
-
端子基材 : 铜合金
-
端子形状和构造 : 正方形
-
PCB 端子端接区域电镀材料 : 锡
-
端子额定电流（最大值） (A): 3
-
端子类型 : 插针
-
端子底板材料 : 镍
端接特性
-
方形端接柱体和尾部尺寸 : .64 mm [ .025 in ]
-
端接柱体和尾部长度 : 3.3 mm [ .13 in ]
机械附件
-
PCB 安装固定 : 不带
-
接合对准类型 : 极化
-
连接器安装类型 : 板安装
-
PCB 安装对准 : 不带
-
接合对准 : 带有
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : 热塑性
尺寸
-
PCB 厚度（建议） : 1.4 mm [ .055 in ]
-
行间距 : 2.54 mm [ .1 in ]
使用环境
-
工作温度范围 : -65 – 105 °C [ -85 – 221 °F ]
-
壳体温度额定值 : 标准
操作/应用
-
电路应用 : Signal
-
焊接工艺特性 : 板支座
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与已批准的标准产品兼容 : UL E28476, CSA LR7189
-
与机构/标准产品兼容 : CSA
包装特性
-
封装方法 : Tube
-
封装数量 : 23
