494083-E

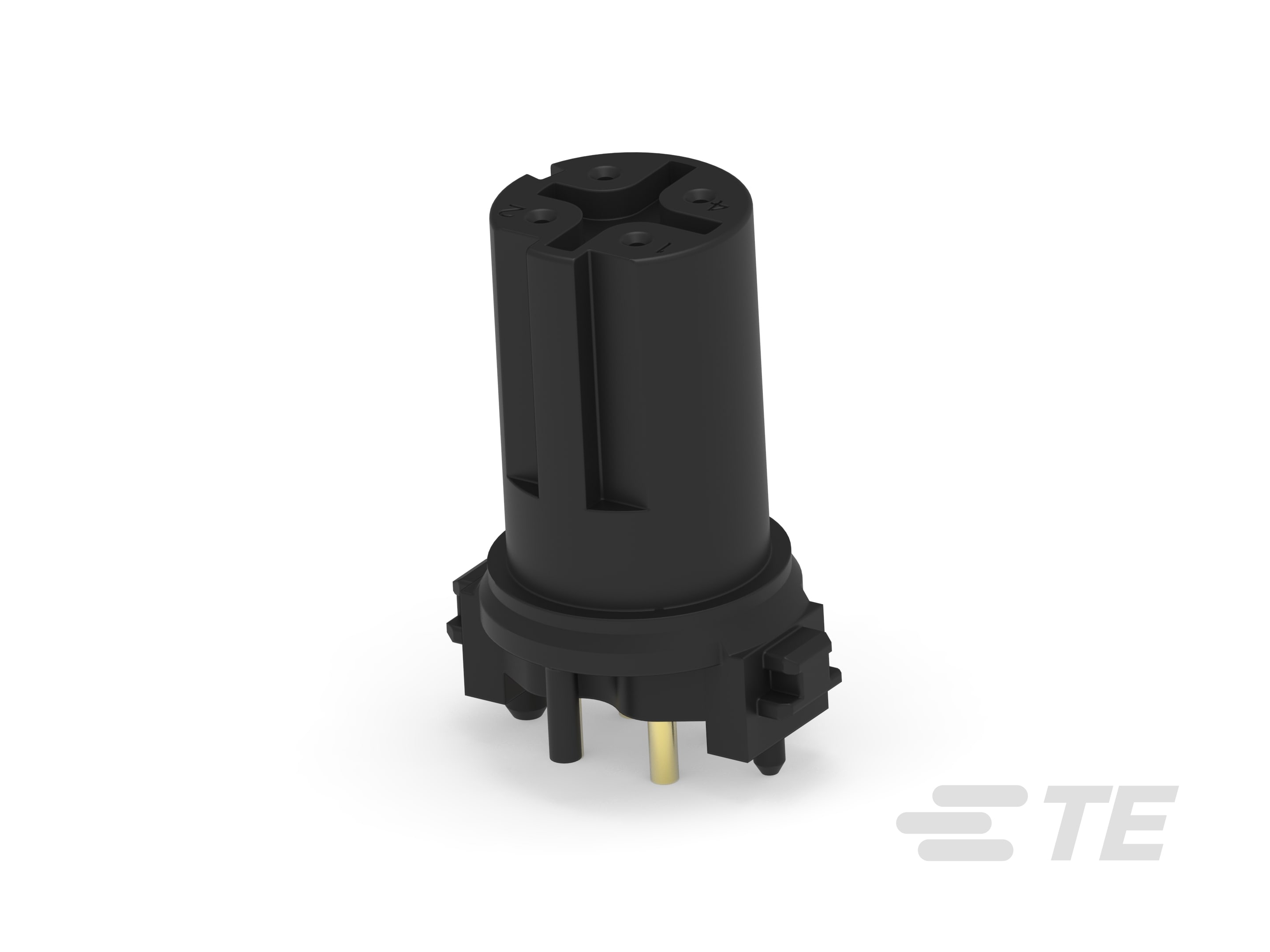

4 Position Circular Connector, Cable-to-Board, Printed Circuit Board, Power, Signal & High Speed Data, Board Mount, D Code, M12 Connector
494083-E
4 Position Circular Connector, Cable-to-Board, Printed Circuit Board, Power, Signal & High Speed Data, Board Mount, D Code, M12 Connector
-
- ERNI
- M12 连接器
- TE 内部编号 494083-E
- TE 内部产品描述 M12 FEMALE, D CODE, 4P, 17MM THR
-
位数 : 4
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 4
文档
产品图纸
- M12 FEMALE, D CODE, 4P, 17MM THR ENG_CD_494083-E_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_494083-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_494083-E_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_494083-E_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_494083-E_1.3d_igs.zip 英文版本
数据表/目录页
- ERNI M8M12 Circular Connectors ENG_DS_erni-m8-m12-datasheet_2211.pdf 英文版本
- ERNI M8M12 Circular Connectors GER_DS_erni-m8-m12-datasheet_2211.pdf 德语
产品规格
- 应用规格 ENG_SS_114-94781_A.pdf 英文版本
- 产品规格 ENG_SS_108-94887_B.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
圆形连接器种类 : 母端
结构特性
-
位数 : 4
-
端子预装 : Yes
主体特性
-
入口方式 : 顶部
接触件特性
-
端子额定电流（最大值） (A): 4
-
反向极性 : 否
-
圆形连接器端子类型 : 插座
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准 : 带有
-
PCB 安装固定 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
-
极性代码 : D
-
接合对准类型 : 极化
-
接合固定 : 不带
尺寸
-
组件长度 (mm): 17
使用环境
-
工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]
操作/应用
-
电路应用 : 功率、信号和高速数据
-
屏蔽 : 否
