494034-2

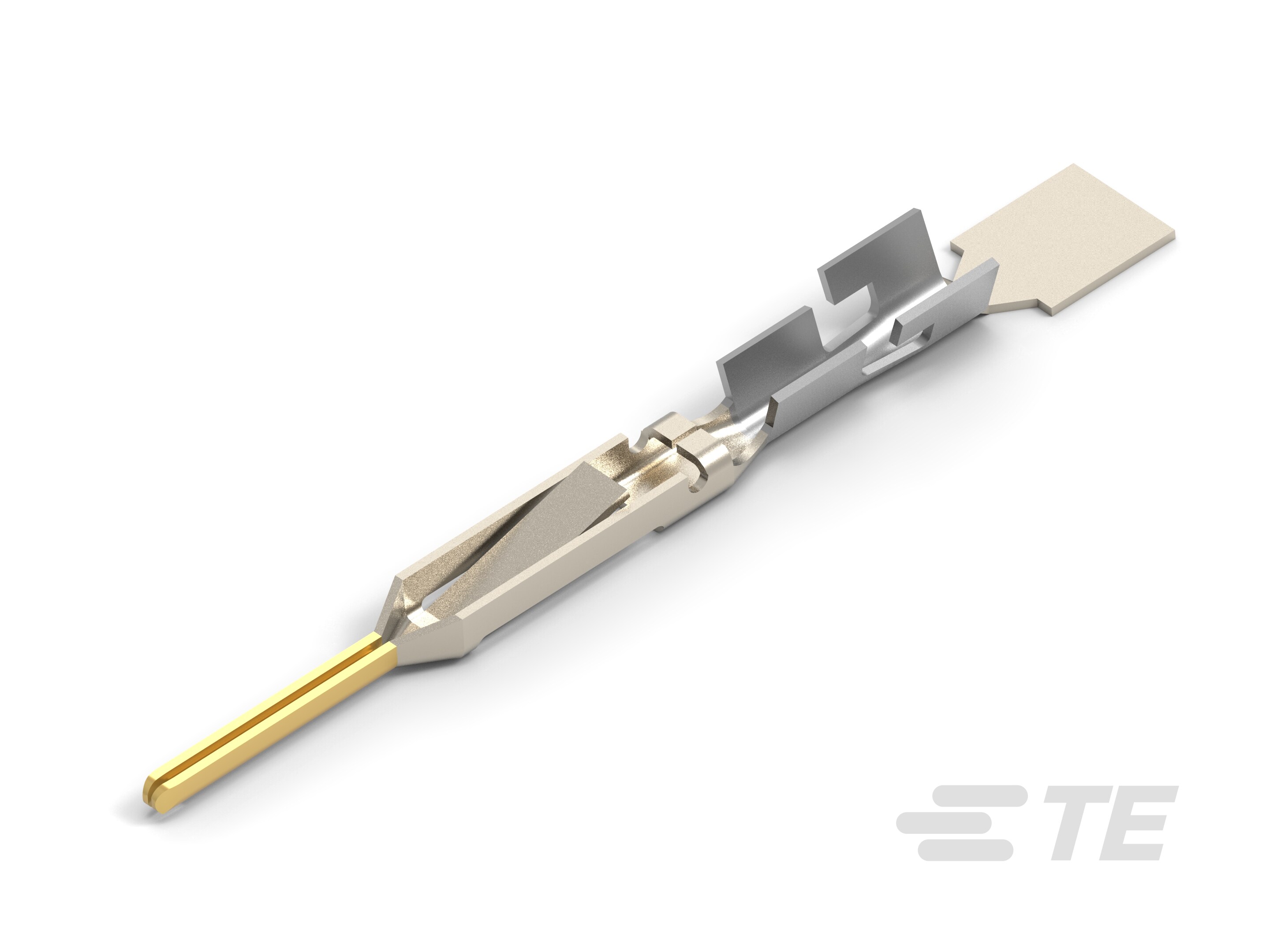

Gold (Au), Pin Contact, 24 – 22 AWG, .2 – .4 mm² Wire, Discrete Wire, Insulation Displacement (IDC), Phosphor Bronze, Signal
494034-2
Gold (Au), Pin Contact, 24 – 22 AWG, .2 – .4 mm² Wire, Discrete Wire, Insulation Displacement (IDC), Phosphor Bronze, Signal
- TE 内部编号 494034-2
- TE 内部产品描述 FFC,PIN CONTACT,LP,ROUND WIRE,
- 所有 2.54mm FFC 连接器公端子 (33)
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
与线缆类型兼容 : 分离式导线
-
线径 (AWG): 24 – 22
-
线径 (mm²): .2 – .4
文档
产品图纸
- CONTACT, PIN, .025 SQ ROUND WIRE, .100 CENTERLINE, FFC 英文版本
- CONTACT, PIN, .025 SQ ROUND WIRE, .100 CENTERLINE, FFC ENG_CD_494034_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_494034-2_E.pdf 3D
- 下载查看 ENG_CVM_CVM_494034-2_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_494034-2_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_494034-2_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-16003_F.pdf 英文版本
- ENG_SS_114-16015_P.pdf 英文版本
- 产品规格 ENG_SS_108-5408_C.pdf 英文版本
- ENG_SS_108-9024_L.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7384_B.pdf 英文版本
- ENG_SS_408-7645_O.pdf 英文版本
- S_408-7645_O.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子接合区域电镀材料厚度 (µin): 15
-
PCB 端子端接区域电镀材料 : 锡
-
端子底板材料 : 镍
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 2
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
-
产品端接到 : 线缆
尺寸
-
兼容的绝缘直径范围 : 1.02 – 1.42 mm [ .04 – .056 in ]
-
接受导体宽度 (mm): 1.27 | 1.82
-
线径 (AWG): 24 – 22
-
线径 (mm²): .2 – .4
使用环境
-
工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Bag
