493698-1

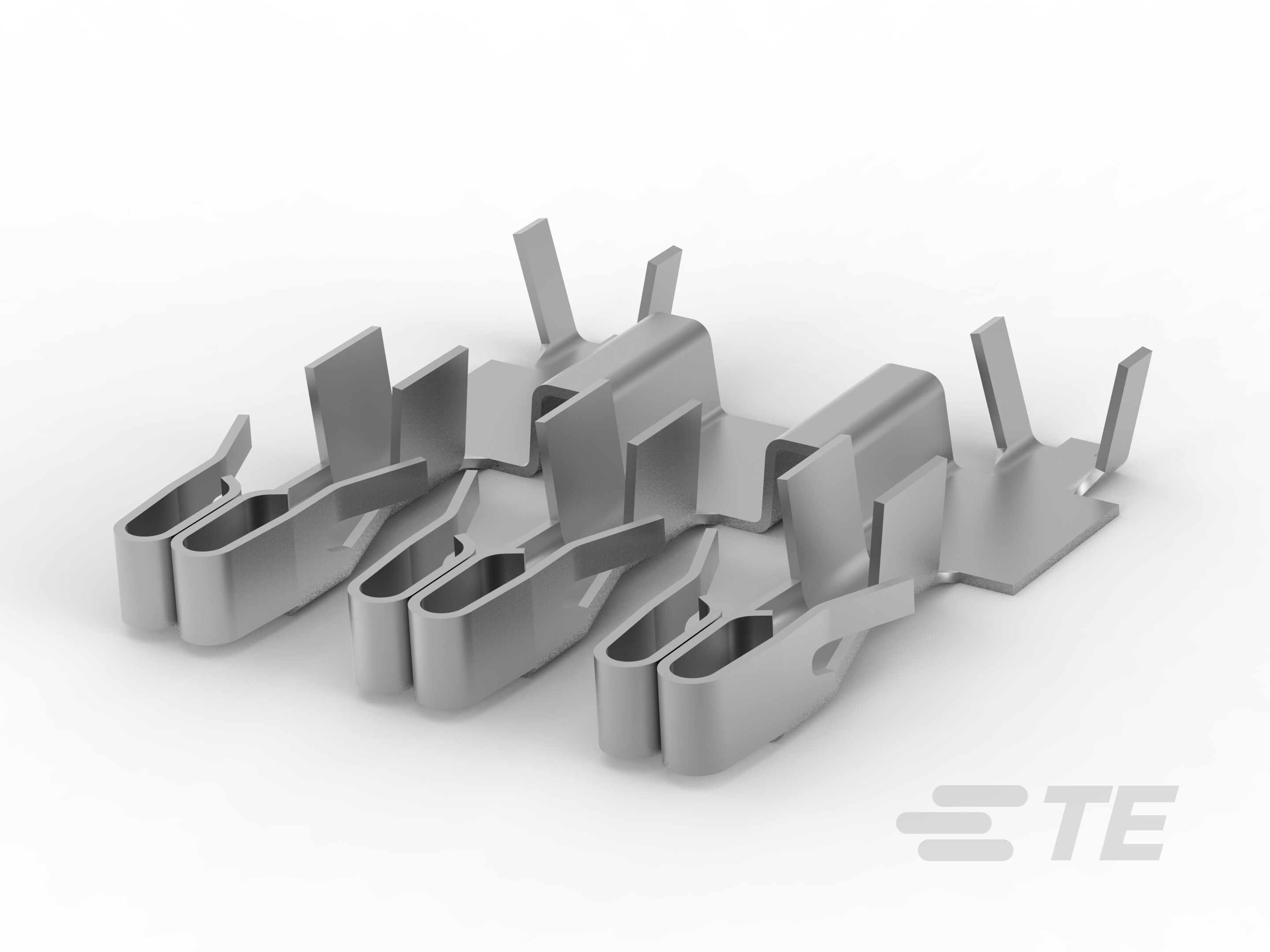

Receptacle, 13 – 11 AWG, 2.5 – 4. mm² Wire, Pre-Tin Plating, 28 mm [1.102 in] Length, Box, Wire Insulation Support, Special Purpose Terminals
493698-1
Receptacle, 13 – 11 AWG, 2.5 – 4. mm² Wire, Pre-Tin Plating, 28 mm [1.102 in] Length, Box, Wire Insulation Support, Special Purpose Terminals
- TE 内部编号 493698-1
- TE 内部产品描述 FUSE CONTACT - BUSBAR
-
专用端子类型 : 母端
-
线径 (AWG): 13 – 11
-
线径 (mm²): 2.5 – 4.
-
端子材料厚度 : .41 mm [ .016 in ]
-
端子电镀材料 : 预镀锡
文档
产品图纸
- FUSE CONTACT (BUS BAR) 英文版本
- FUSE CONTACT (BUS BAR) C_493698_O.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_493698-1_O.pdf 3D
- 下载查看 ENG_CVM_CVM_493698-1_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_493698-1_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_493698-1_O.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
压线筒类型 : Open
-
专用端子类型 : 母端
-
端子电镀材料 : 预镀锡
-
端子方向 : 直式
包装特性
-
封装数量 : 800
-
封装方法 : Box
产品类型特性
-
电线绝缘支持固定类型 : 绝缘支撑
-
可密封 : 否
使用环境
-
绝缘选项 : 非绝缘
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 13 – 11
-
线径 (mm²): 2.5 – 4.
-
端子材料厚度 : .41 mm [ .016 in ]
-
产品长度 : 28 mm [ 1.102 in ]
-
兼容的绝缘直径（最大值） : 4.5 mm [ .117 in ]
-
兼容的绝缘直径范围 : 3.3 – 4.5 mm [ .129 – .177 in ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
