493486-2

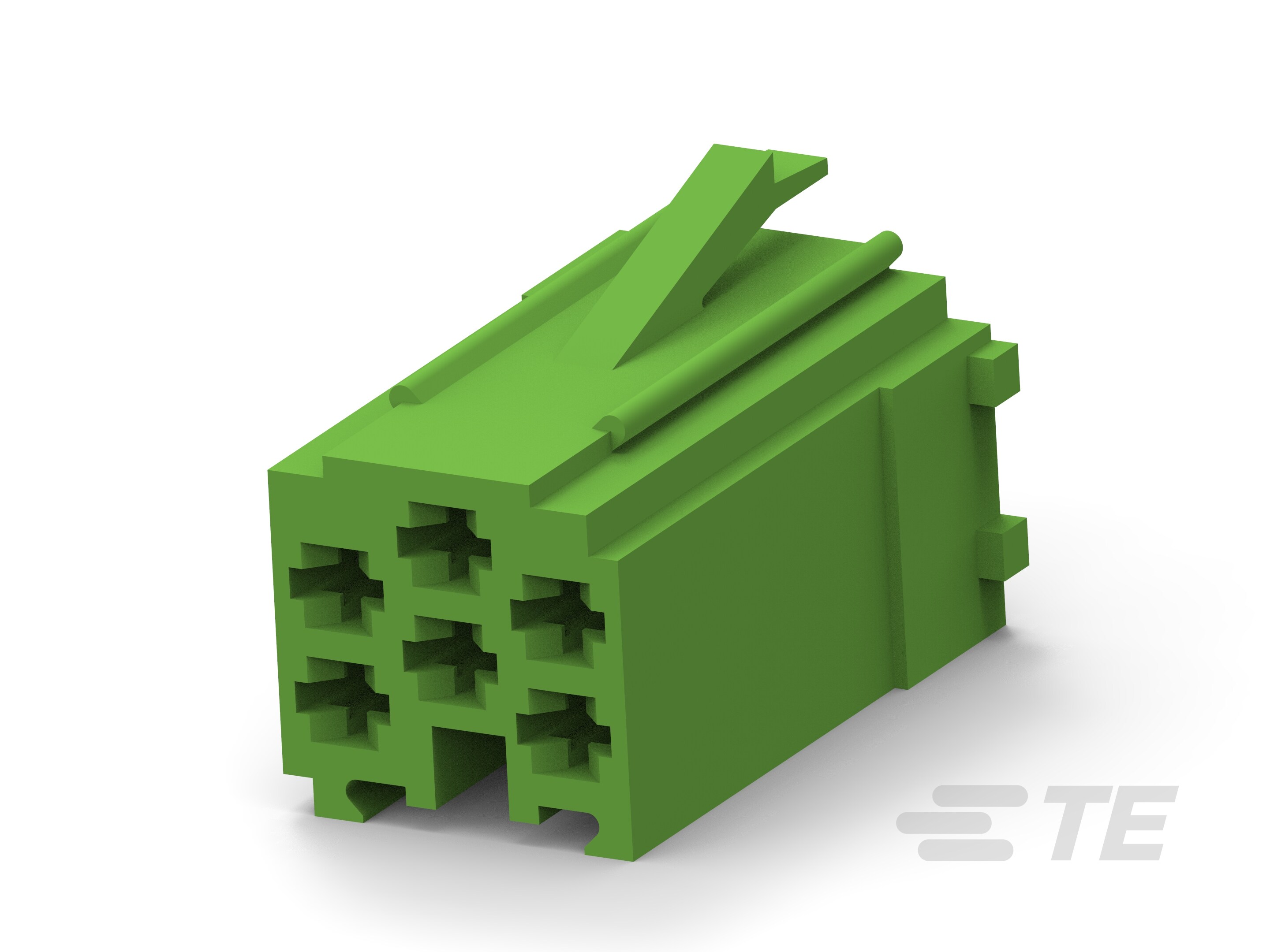

6 Position Housing, Housing for Female Terminals, 3.75 mm [.147 in] Centerline, Green, Wire & Cable, Signal, Cable Mount (Free-Hanging)
493486-2
6 Position Housing, Housing for Female Terminals, 3.75 mm [.147 in] Centerline, Green, Wire & Cable, Signal, Cable Mount (Free-Hanging)
-
- TMS
- TE 内部编号 493486-2
- TE 内部产品描述 HSG. 6P MICROTIMER REC.
-
连接器和壳体类型 : 母端子护套
-
位数 : 6
-
可密封 : 否
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
行数 : 3
文档
产品图纸
- HOUSING, 6 POSN., MICRO POWER TIMER ENG_CD_493486_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_493486-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_493486-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_493486-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_493486-2_C.3d_stp.zip 英文版本
产品规格
- FAKRA-Compliant Next Generation Unsealed Inline Connector Product Specification ENG_SS_108-32137_B1.pdf 英文版本
- 应用规格 ENG_SS_114-32145_Y.pdf 英文版本
Product And Material Test Reports
- HSG 6 POS MT ENG_PMTR_RL140608_0.pdf 英文版本
- ENG_PMTR_RL140208_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 3
电气特征
-
工作电压 (VDC): 12
-
工作电压 (VAC): 12
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 绿色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.5mm
-
对接公端宽度 : 1.5 mm [ .059 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 3.75 mm [ .147 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
-
工作温度（最大值） : 85 °C [ 185 °F ]
操作/应用
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
