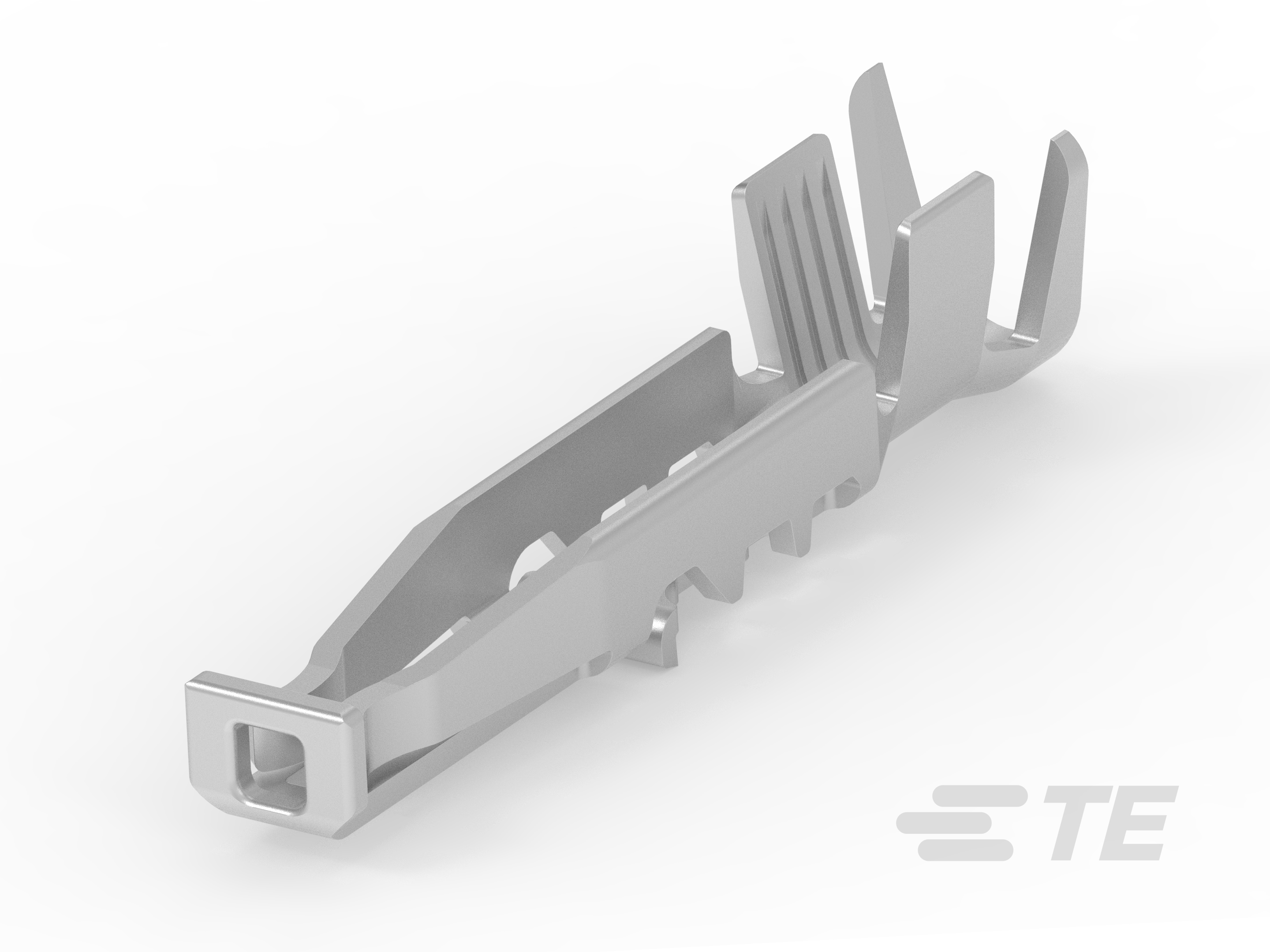

464772-E
Gold Flash, Receptacle Contact, 18 – 20 AWG, .75 – .5 mm² Wire, Locking Hook Contact Retention, .62mm, Discrete Wire, Crimp, Copper Nickel Silicon
464772-E
Gold Flash, Receptacle Contact, 18 – 20 AWG, .75 – .5 mm² Wire, Locking Hook Contact Retention, .62mm, Discrete Wire, Crimp, Copper Nickel Silicon
- TE 内部编号 464772-E
- TE 内部产品描述 SRCROL A 2,54 2 C1820 500 137 * 9999 J 2
-
端子类型 : 母端
-
端子接触部电镀材料 : 镀金
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
壳体内的端子定位器类型 : 锁定钩
文档
产品图纸
- MaxiBridge Female Contact SRC A type 2 ENG_CD_464770-E-C_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_464772-E_D.pdf 3D
- 下载查看 ENG_CVM_CVM_464772-E_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_464772-E_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_464772-E_D.3d_stp.zip 英文版本
产品规格
- Product Specification MaxiBridge Crimp Contacts ENG_SS_108-160990_A.pdf 英文版本
- 应用规格 ENG_SS_114-160991-1_A.pdf 英文版本
- ENG_SS_114-160991_A.pdf 英文版本
- ENG_SS_114-160991-2_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子长度 : 13.08 mm [ .515 in ]
-
端子类型 : 母端
-
端子接触部电镀材料 : 镀金
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子大小 : .62mm
-
端子基材 : 铜镍硅
-
端子额定电流（最大值） (A): 12
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定钩
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 18 – 20
-
线径 (mm²): .75 – .5
-
兼容的绝缘直径范围 : 1.5 mm [ .059 in ]
使用环境
-
工组温度范围 : -40 – 150 °C [ -40 – 300 °F ]
操作/应用
-
电路应用 : 电源和信号
