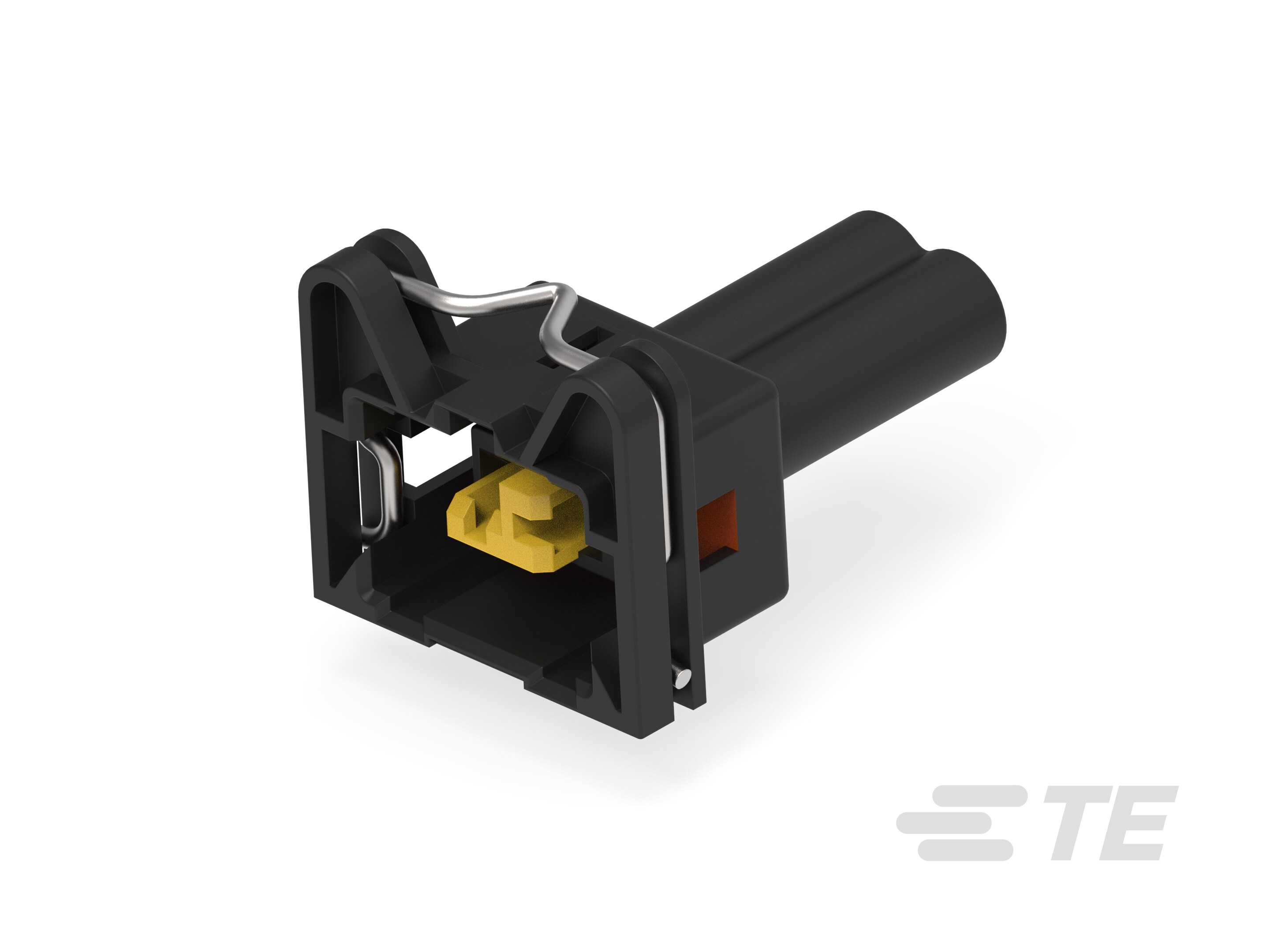

Name: ASSY 2P JP TIMER
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

结构特性

位数 : 2
行数 : 1

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色

接触件特性

端子类型 : 母端
端子大小 : 2.8mm
对接公端宽度 : 2.8 mm [ .11 in ]
端子额定电流（最大值） (A): 30

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF30
中心线（间距） : 5.6 mm [ .22 in ]

尺寸

连接器高度 : 36.6 mm [ 1.44 in ]
产品长度 : 25 mm [ .984 in ]
产品宽度 : 22.5 mm [ .886 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Box

其他

可维修 : 是
能够保证连接器位置 : 否

444071-1

12 V, 2 Position, Automotive Housing for Female Terminals, 5.6 mm [.22 in] Centerline, Sealable, Black, Wire & Cable, Power, Junior Power Timer

444071-1

12 V, 2 Position, Automotive Housing for Female Terminals, 5.6 mm [.22 in] Centerline, Sealable, Black, Wire & Cable, Power, Junior Power Timer

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 2

可密封 : 是

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

文档

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 锁定枪

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 2

行数 : 1

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

接触件特性

端子类型 : 母端

端子大小 : 2.8mm

对接公端宽度 : 2.8 mm [ .11 in ]

端子额定电流（最大值） (A): 30

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF30

中心线（间距） : 5.6 mm [ .22 in ]

尺寸

连接器高度 : 36.6 mm [ 1.44 in ]

产品长度 : 25 mm [ .984 in ]

产品宽度 : 22.5 mm [ .886 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Box

其他

可维修 : 是

能够保证连接器位置 : 否
