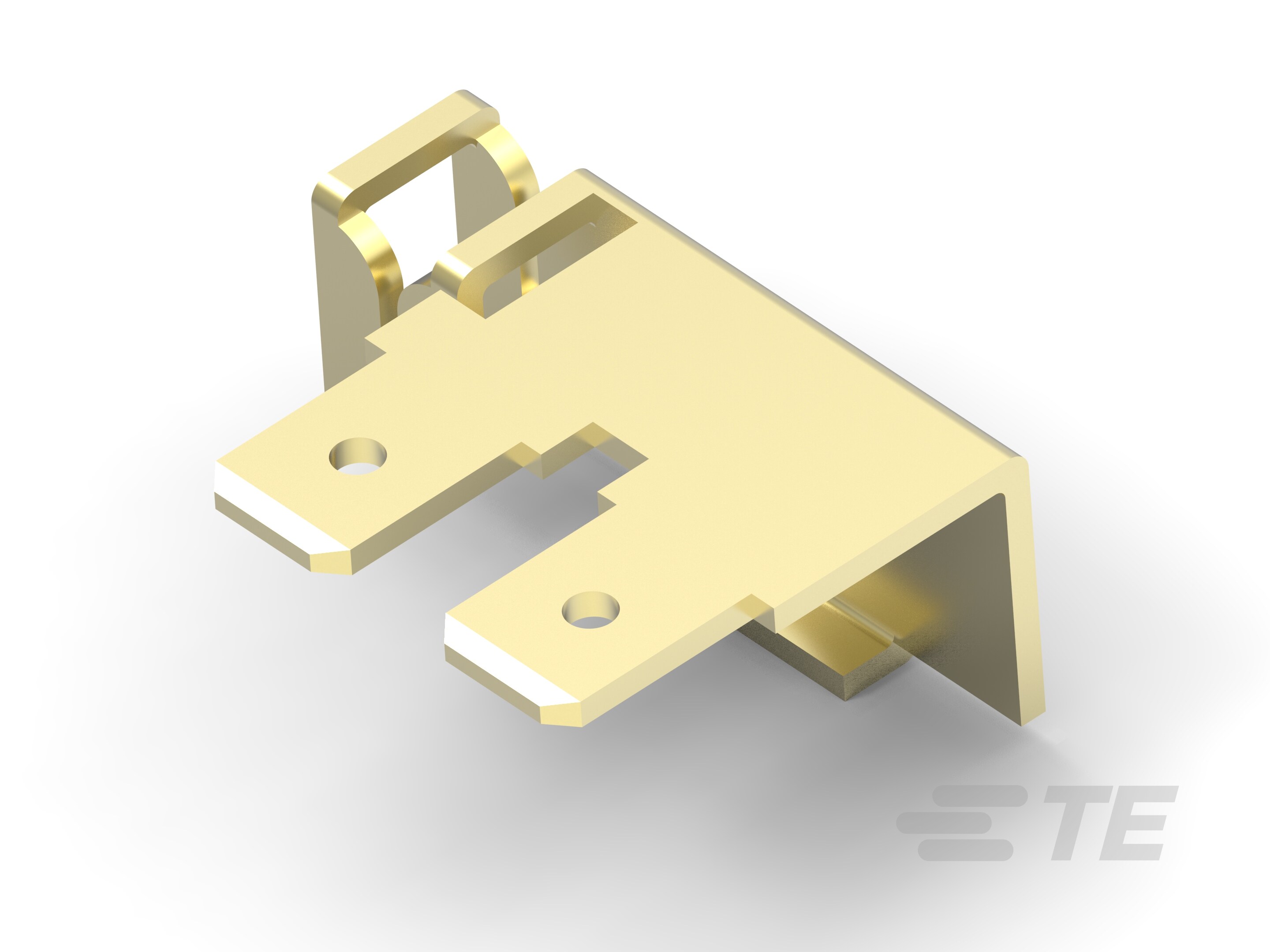

444069-2
Tab, 20 – 18 AWG, .5 – .9 mm² Wire, Unplated Plating, 20.1 mm [.791 in] Length, Bag, Right Angle, Special Purpose Terminals
444069-2
Tab, 20 – 18 AWG, .5 – .9 mm² Wire, Unplated Plating, 20.1 mm [.791 in] Length, Bag, Right Angle, Special Purpose Terminals
- TE 内部编号 444069-2
- TE 内部产品描述 TERM BOARD INS DISPL 4.8 TAB 20-18 NL
-
专用端子类型 : 公端
-
线径 (AWG): 20 – 18
-
线径 (mm²): .5 – .9
-
端子材料厚度 : .8 mm [ .031 in ]
-
端子电镀材料 : 无镀层
文档
产品图纸
- TERMINAL BOARD INS. DISPLAC. 4,8 TAB ENG_CD_444069_J4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_444069-2_T.pdf 3D
- 下载查看 ENG_CVM_CVM_444069-2_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_444069-2_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_444069-2_T.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
螺钉直径 : 4 mm [ .157 in ]
-
线径 (AWG): 20 – 18
-
线径 (mm²): .5 – .9
-
端子材料厚度 : .8 mm [ .031 in ]
-
产品长度 : 20.1 mm [ .791 in ]
包装特性
-
封装数量 : 3500
-
封装方法 : Bag
产品类型特性
-
电线绝缘支持固定类型 : 非绝缘支撑
-
可密封 : 否
使用环境
-
绝缘选项 : 非绝缘
接触件特性
-
专用端子类型 : 公端
-
端子电镀材料 : 无镀层
-
端子方向 : 直角
机械附件
-
带导线绝缘 : 不带
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
