42899-2

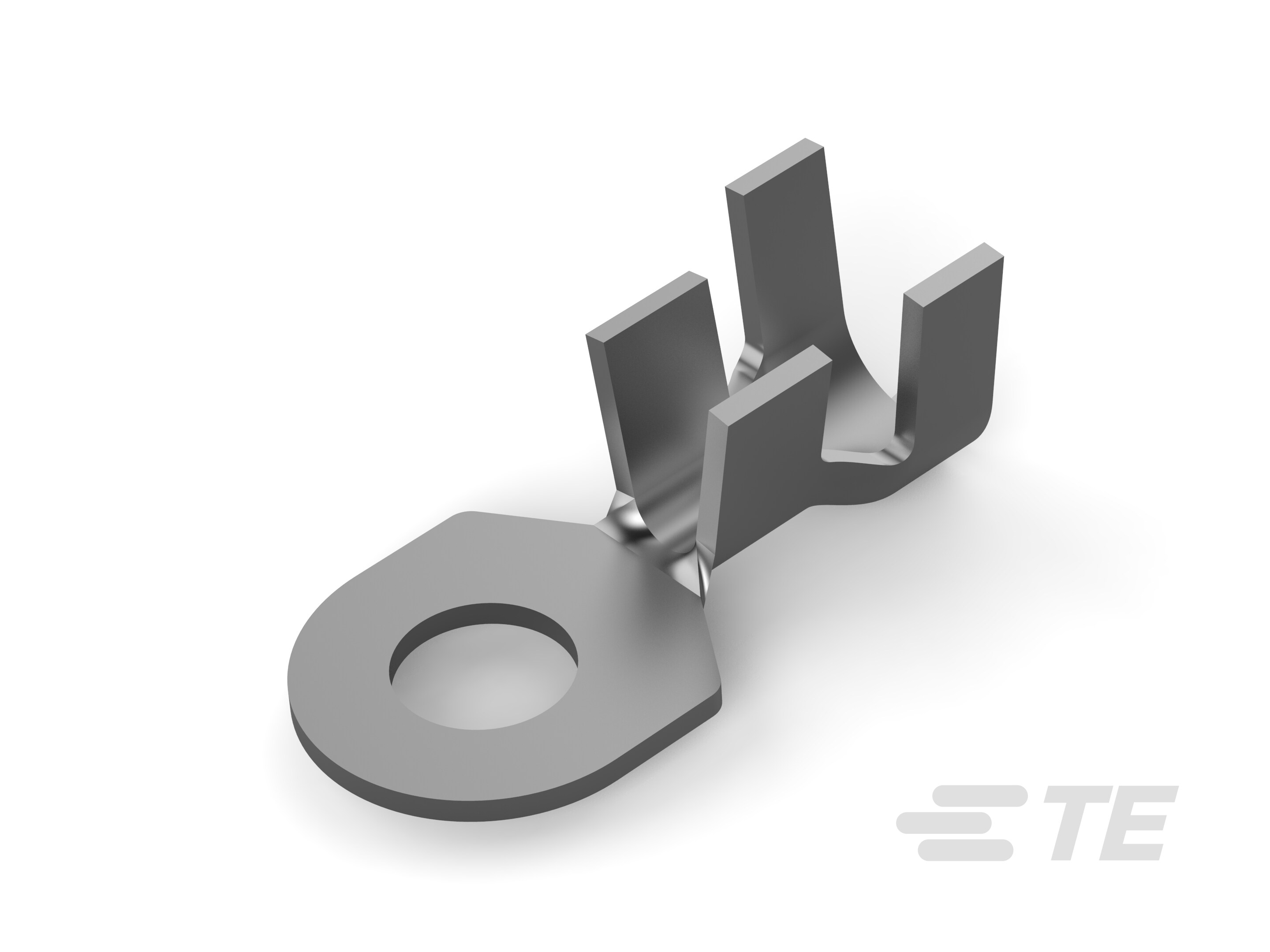

Closed Ring Tongue Terminal, 10 – 6 AWG, M6 Stud, 6.73 mm [.26 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
42899-2
Closed Ring Tongue Terminal, 10 – 6 AWG, M6 Stud, 6.73 mm [.26 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
- TE 内部编号 42899-2
- TE 内部产品描述 RING TONGUE 10-6 AWG TPBR
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 10 – 6
-
线径 (mm²): 5 – 15
-
线径 (CMA): 10382 – 26248
-
螺钉尺寸 : M6
文档
产品图纸
- RING TONGUE 英文版本
- RING TONGUE ENG_CD_42899_R.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_42899-2_AD_c-42899-2-ad-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_42899-2_AD_c-42899-2-ad.2d_dxf.zip 英文版本
- ENG_CVM_CVM_42899-2_AD_c-42899-2-ad.3d_igs.zip 英文版本
- ENG_CVM_CVM_42899-2_AD_c-42899-2-ad.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-15047_O.pdf 英文版本
- S_114-15047_O.tif 英文版本
- ENG_SS_114-2084_F5.pdf 英文版本
- 工程报告 ENG_SS_502-1285_A.pdf 英文版本
- 产品规格 ENG_SS_108-106465_A.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
形状描述 : D 形
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M6
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
尺寸
-
兼容的绝缘直径（最小值） (in): .22
-
线径 (AWG): 10 – 6
-
线径 (mm²): 5 – 15
-
线径 (CMA): 10382 – 26248
-
螺钉直径 : 6.73 mm [ .26 in ]
-
舌厚 : 1.02 mm [ .04 in ]
-
产品长度 : 28.19 mm [ 1.11 in ]
-
压线筒内径 (mm): 3.3, 6.85
-
压线筒内径 (in): .27, .13
-
兼容的绝缘直径（最大值） : 8 mm [ .315 in ]
-
兼容的绝缘直径范围 : 5.59 – 8 mm [ .22 – .315 in ]
接触件特性
-
端子基材 : 黄铜
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 锡
-
端子底板材料 : 无
包装特性
-
封装数量 : 1500
-
封装方法 : 带/卷
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 带有
主体特性
-
产品重量 (g): 3.234
结构特性
-
孔数 : 1
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
